Auf-Tisch-Montage
Verwenden Sie für die Auf-Tisch-Montage den optionalen Einbausatz FP03-09901 (Code-Nr.
008-443-540).
Nr.
1
Halterung der Aufhängung
2
Halterung der Aufhängung
3
Blechschraube
4
Sechskantschraube
1. Die Halterung der Aufhängung 19-023-1062 mit vier Blechschrauben (5x20) auf einem Tisch
befestigen.
2. Die Halterung der Aufhängung 19-023-1061 mit vier Schrauben M4x10 (als Zubehör
mitgeliefert) an der Rückwand des Bediengeräts befestigen.
3. Das Bediengerät in die in Schritt 1 befestigte Halterung der Aufhängung 19-023-1062
einsetzen und mit zwei Sechskantschrauben befestigen.
4. Zum Schutz des Bediengeräts die Abdeckung anbringen.
Name
Halterung der Aufhängung 19-023-1062

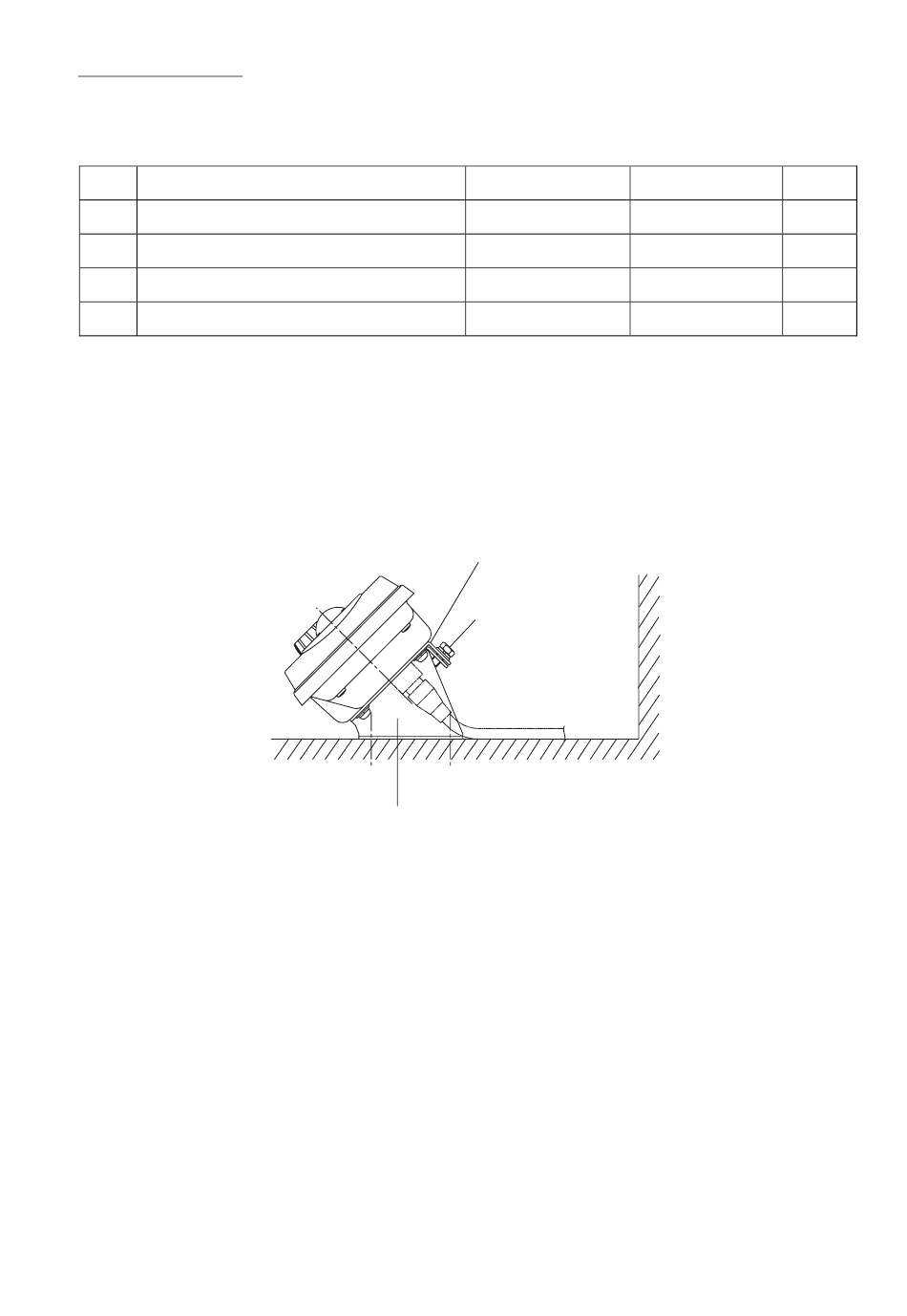

Tischmontage des Sichtgeräts
Typ
19-023-1061
19-023-1062
5 x 20
M5 x 10
Halterung der
Aufhängung
19-023-1061
Sechskantschraube
1-3
Code-Nr.
Menge
100-307-941
1
100-307-951
1
000-802-081
4
000-802-288
2
