1.5.2 Montageanleitung
Bohren Sie fünf Löcher in die Montageplattform, wie in der Umrisszeichnung am Ende des
Handbuchs gezeigt: vier Löcher von 15 mm Durchmesser zur Befestigung der Antenneneinheit
und ein Loch von 25 bis 30 mm Durchmesser für das Antennenkabel.
Befestigen des Radiators an der Radiatorhalterung
Die Liste der Installationsmaterialien befindet sich in der Packliste für diese Einheit am Ende
dieses Handbuchs.
1. Entfernen Sie die Radiatorkappe von der Radiatorhalterung.

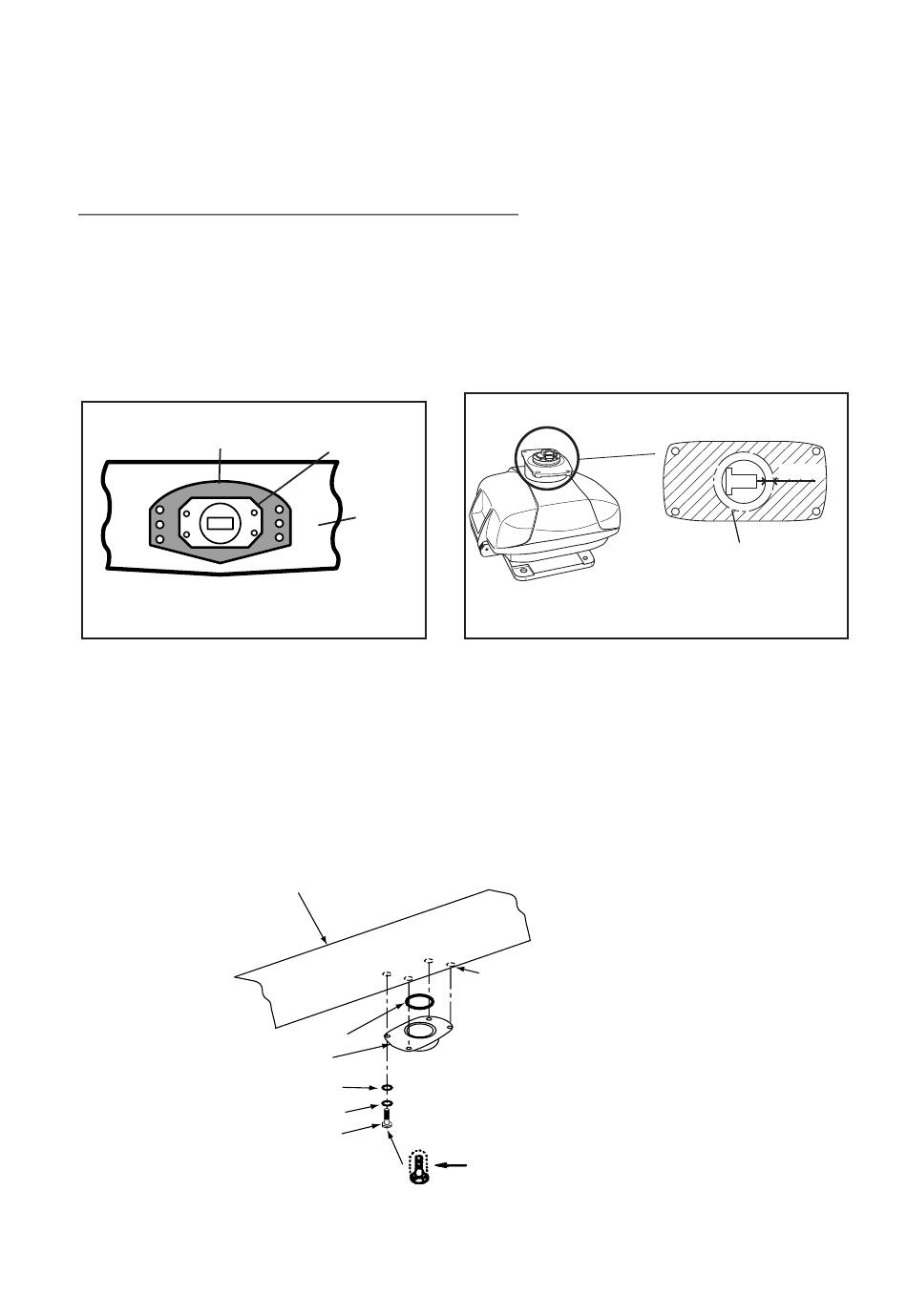

2. Bestreichen Sie die Kontaktfläche zwischen dem Antennenradiator und der
Radiatorhalterung mit Silikondichtungsmittel, wie in der folgenden Abbildung gezeigt.
ANTENNENRADIATOR
(Ansicht von unten)
Grauen Bereich mit
Silikondichtungsmittel bestreichen.
(MODELL 1934C-BB)
3. Bestreichen Sie die Gewindelöcher auf dem Antennenradiator mit Silikondichtungsmittel.
4. Fetten Sie den O-Ring ein, und bringen Sie ihn an der Radiatorhalterung an.
5. Legen Sie den Antennenradiator auf die Radiatorhalterung.
6. Bestreichen Sie die Radiator-Montagebolzen (4 Stück) mit Silikondichtungsmittel. Befestigen
Sie den Antennenradiator mit den Radiator-Montagebolzen, den Unterlegscheiben und den
Federscheiben an der Radiatorhalterung.
Antennenradiator
Radiatorhalterung
Unterlegscheibe
Federscheibe
Sechskantschraube
(M8x30)
Radiatorhalterung am Gehäuse der Antenneneinheit befestigen
Vertiefung
Radiator
Antenne mit Silikondichtungsmittel bestreichen
O-Ring
1-19
Lukenbereich mit
Silikondichtungsmittel bestreichen.
(MODELL 1944C-BB/1954C-BB/1964C-BB)
Gewindelöcher mit
Silikondichtungsmittel
bestreichen.
Schrauben mit
Silikondichtungsmittel bestreichen.
RADIATORHALTERUNG
(Ansicht von oben)
10mm
