9. Bringen Sie die Anschlüsse des Antennenkabels an ihren Positionen (siehe folgende
Abbildung) an, und befestigen Sie dann mit einer Flachkopfschraube M4x10 das geschirmte
Kabel und das (in Schritt 6 entfernte) Kerngehäuse.
J810
J809
(13-polig)
(4-polig)

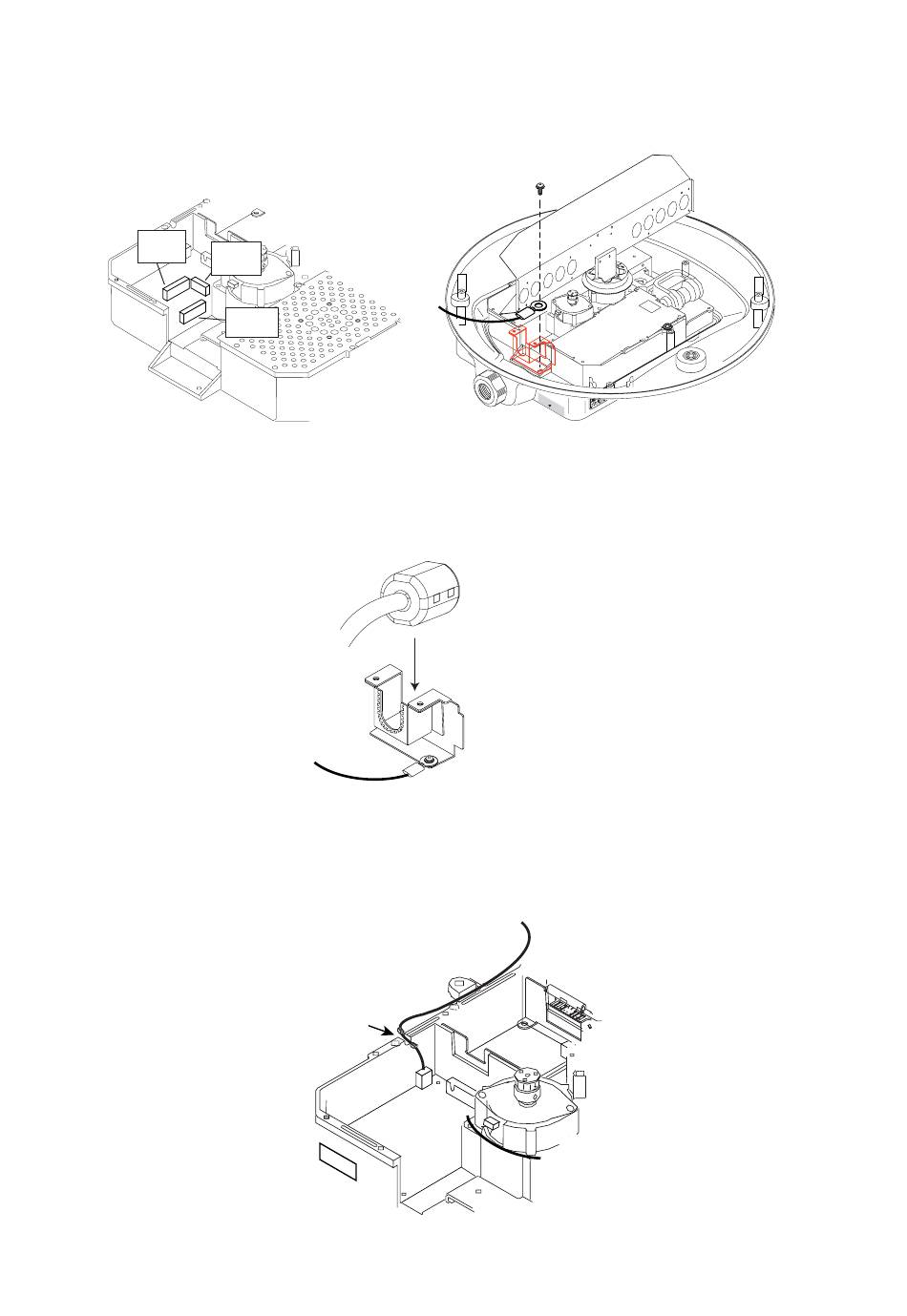

Antenneneinheit, Position der Anschlüsse und Befestigung von Schirmkabel und Kerngehäuse
10. Setzen Sie den EMI-Kern am Antennenkabel mit der flachen Seite nach oben in das in
Schritt 9 angebrachte Kerngehäuse ein.
11. Bringen Sie Abschirmblech und Kerngehäuse mit 15 Schrauben wieder an. Achten Sie
darauf, dass das Kabel vom Rotationsdetektor in der Aussparung zwischen den zwei
Kabelbindern liegt.
J801
(9-polig)
EMI-Kern
EMI-Kern in Kerngehäuse einsetzen
Aussparung
Verlegung des Rotationsdetektorkabels
Flachkopfschrauben
M4x10, 9 Stück
Kerngehäuse
