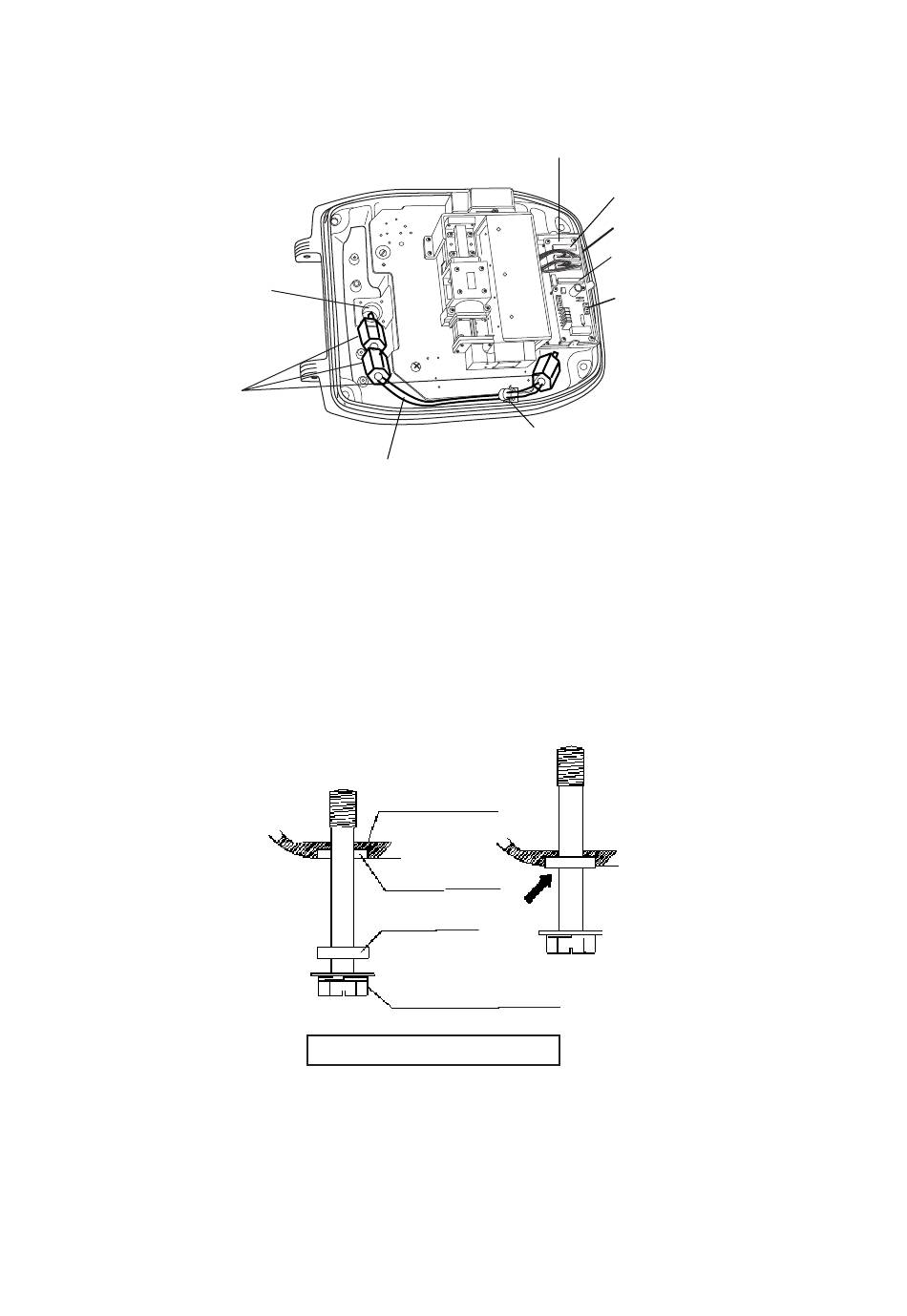

8. Schließen Sie das Antennenkabel an die RTB-Platine (03P9249 oder 03P9250) an (siehe
dazu das Schaltungsdiagramm und die folgende Abbildung).
9. Befestigen Sie drei EMI-Kerne am Signalkabel, wie in der folgenden Abbildung gezeigt.
Kabel hier
einführen.
EMI-Kern
RFC-13
10. Befestigen Sie das Antennenkabel mit der Kabelklemme.
11. Entfernen Sie die Strebe, und schließen Sie die Abdeckung. Drehen Sie die Abstandsbolzen
nur leicht fest. Nach dem Anschließen der Antenneneinheit werden Sie einige Anpassungen
vornehmen müssen.
Achtung: Achten Sie beim Schließen der Abdeckung darauf, dass die Dichtungen in die
Vertiefungen des unteren Gehäuseteils passen, bevor Sie die Bolzen festziehen.
Kabel hier entlang führen.
Antenneneinheit mit geöffneter Abdeckung
UNTERES
GEHÄUSE
VERTIEFUNG
DICHTUNG
ABSTANDSBOLZEN
Drehmoment: 9,8 ± 0,1N m
1-26
RTB-Bord
J821 VH9P
J822 VH2P
J824 NH13P
J823 VH4P
Klemme
.
