1.5 Montage der Antenneneinheit von MODEL
1934C-BB/1944C-BB/1954C-BB/1964C-BB
1.5.1 Hinweise zur Montage
•
Die Antenneneinheit wird in der Regel oben auf der Brücke oder am Radarmast auf einer
passenden Plattform angebracht. Montieren Sie die Antenneneinheit an einer Stelle, die eine
gute Rundumsicht bietet. Hindernisse verursachen Schatten- und Blindsektoren. Ein Mast
mit einem Durchmesser deutlich unter dem horizontalen Öffnungswinkel des Radiators
verursacht nur einen kleinen Blindsektor. Ein Mast mit einer Rahe oder einer Saling in der
gleichen horizontalen Ebene wie die Antenneneinheit stellt ein wesentlich größeres
Hindernis dar. In diesem Fall müssen Sie die Antenneneinheit deutlich unterhalb oder
oberhalb anbringen.
•
Es wird nur selten möglich sein, die Antenneneinheit an einer Stelle mit unbehinderter
Rundumsicht anzubringen. Daher sollten Sie den Einfluss des Öffnungswinkels und der
relativen Peilung der Schattensektoren auf das Radargerät bei erster Gelegenheit nach der
Montage ermitteln.
•
Um elektromagnetische Interferenzen soweit wie möglich zu vermeiden, sollten Sie, wenn
möglich, das Antennenkabel nicht in der Nähe anderer elektrischer Kabel verlegen.
Verlegen Sie das Kabel auch nicht parallel zu Stromkabeln.
•
Ein Magnetkompass, der sich zu nahe an der Antenneneinheit befindet, kann gestört
werden. Halten Sie die Sicherheitsabstände für Kompasse ein, die in den
SICHERHEITSHINWEISEN genannt werden, um Störungen von Magnetkompassen zu
vermeiden.
•
Bestreichen Sie die Antennenöffnung nicht mit Farbe, um die korrekte Aussendung der
Radarwellen zu gewährleisten.
•
Beachten Sie bei der Installation dieses Radargeräts auf größeren Schiffen die folgenden
Hinweise:
•
Das Antennenkabel zwischen der Antenneneinheit und den Sichtgeräten ist in Längen
von 10 m, 15 m, 20 m und 30 m verfügbar.
•
Verschmutzungen und Rauch von Schornsteinen oder anderen Abluftöffnungen können
die Leistung der Antenne beeinträchtigen, und heiße Gase können den Radiator
deformieren. Die Antenneneinheit darf nicht an Stellen montiert werden, deren
Temperatur mehr als 70°C beträgt.

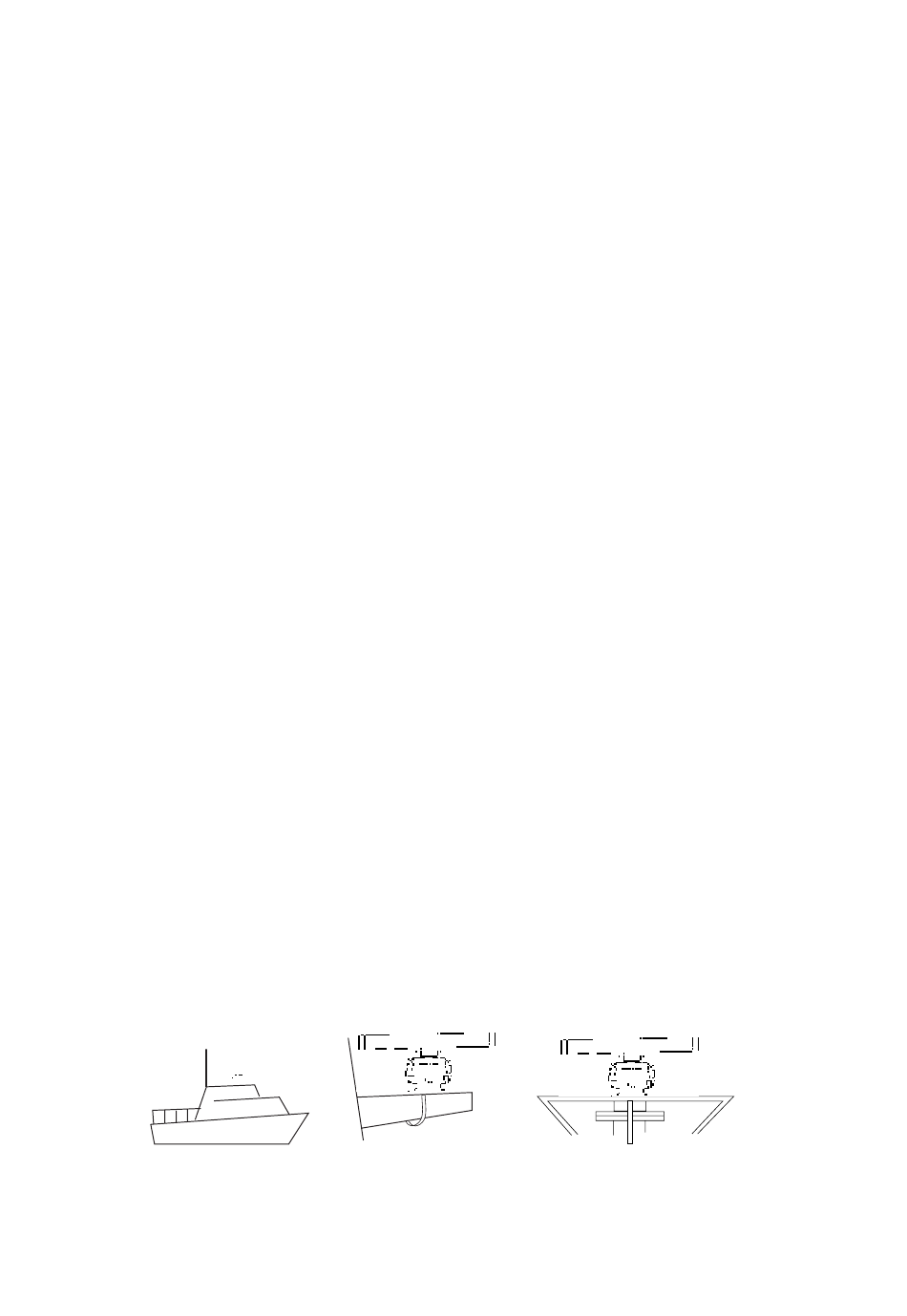

Wie in der folgenden Abbildung gezeigt, kann die Antenneneinheit auf der Brücke, auf einem
normalen Mast oder auf dem Radarmast montiert werden.
(a) Auf der Brücke
(b) Normaler Mast
Montageverfahren
1-18
(c) Radarmast
