Montage an der Innenseite der Antenneneinheit
Dieses Verfahren erfordert die Entfernung der HF-Einheit der Antenneneinheit, um an die
Befestigungslöcher an der Innenseite zu gelangen. Verwenden Sie zur Befestigung der
Antenneneinheit Sechskantbolzen, Unterlegscheiben, Federscheiben und Muttern (nicht im
Lieferumfang enthalten). Achten Sie dabei auf die Länge der Bolzen.
1. Lösen Sie die vier Abstandsbolzen an der Abdeckung, um die Antenneneinheit zu öffnen.
2. Ziehen Sie den Stecker für die Verbindung zwischen oberem und unterem Gehäuseteil.
3. Trennen Sie das obere vom unteren Gehäuseteil, indem Sie die zwei Sechskantbolzen
(M8x25) entfernen.
4. Entfernen Sie die Bordabdeckung, indem Sie vier Flachkopfschrauben lösen.
5. Ziehen Sie den Stecker von der HF-Einheit.
6. Entfernen Sie die HF-Einheit, indem Sie vier Sechskantbolzen lösen.
Sechskantschraube
M8x25, 2 Stück.
Sechskantschraube
M10x20, 4 Stück.
Federring
M10, 4 Stück.
7. Legen Sie die korrosionsbeständige Gummimatte (im Lieferumfang enthalten) auf die
Montageplattform.
8. Befestigen Sie den unteren Gehäuseteil mittels Sechskantbolzen, Federscheiben,
Unterlegscheiben und Muttern (nicht im Lieferumfang enthalten) auf der Montageplattform.
Bestreichen Sie anschließend die Unterlegscheiben, Muttern und äußeren Flächen der
Bolzen mit Silikondichtungsmittel. Schneiden Sie einen Schlitz in die Kunststoffbuchse, und
führen Sie einen Bolzen in die Buchse ein. Verwenden Sie keine
Dichtungsunterlegscheiben.
9. Setzen Sie die HF-Einheit, die Abdeckung und das Gehäuse wieder zusammen.
10. Setzen Sie vier Knopfkappen (im Lieferumfang enthalten) auf die äußeren
Befestigungslöcher.
11. Führen Sie die Schritte 6 bis 8 im Abschnitt „Montage an der Außenseite der
Antenneneinheit" durch.

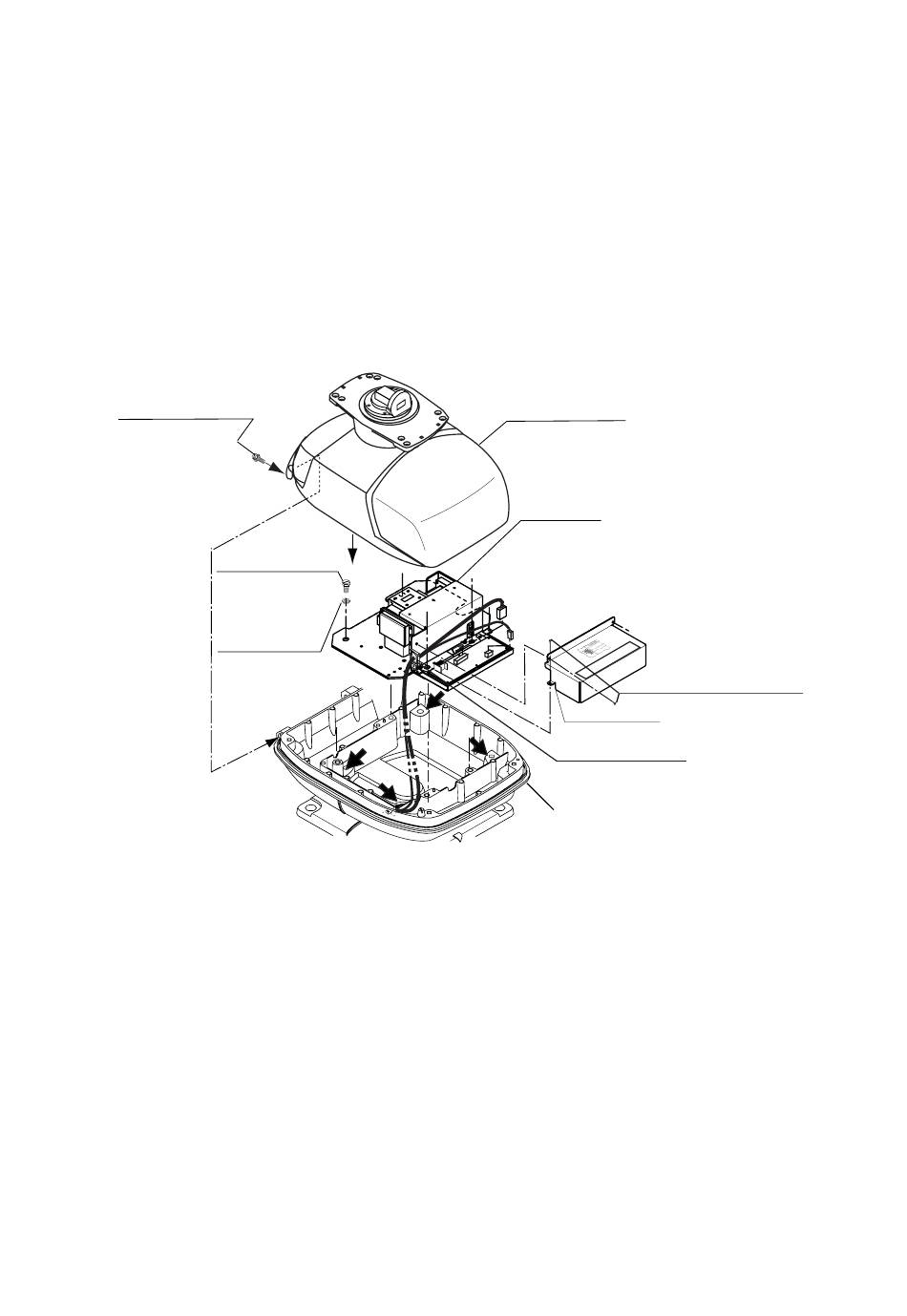

Gehäuse der Antenneneinheit, oberer Teil entfernt
Oberes Gehäuse
HF-Einheit
Bordabdeckung
Vierkantbuchse
Unteres Gehäuse
1-23
Flachkopfschraube
M3x8, 4 Stück.
