Bündige Montage
Achtung: Verwenden Sie die mitgelieferten Flachkopfschrauben, wenn die Dicke des
Schotts zwischen 11 und 14 mm liegt. Bei Schotts mit einer Dicke von über 14
mm sollten Flachkopfschrauben verwendet werden, die die Dicke des Schotts
(A) um 7,8±1,2 mm übersteigen. Auch die Länge von B sollte max. 8 mm
betragen.

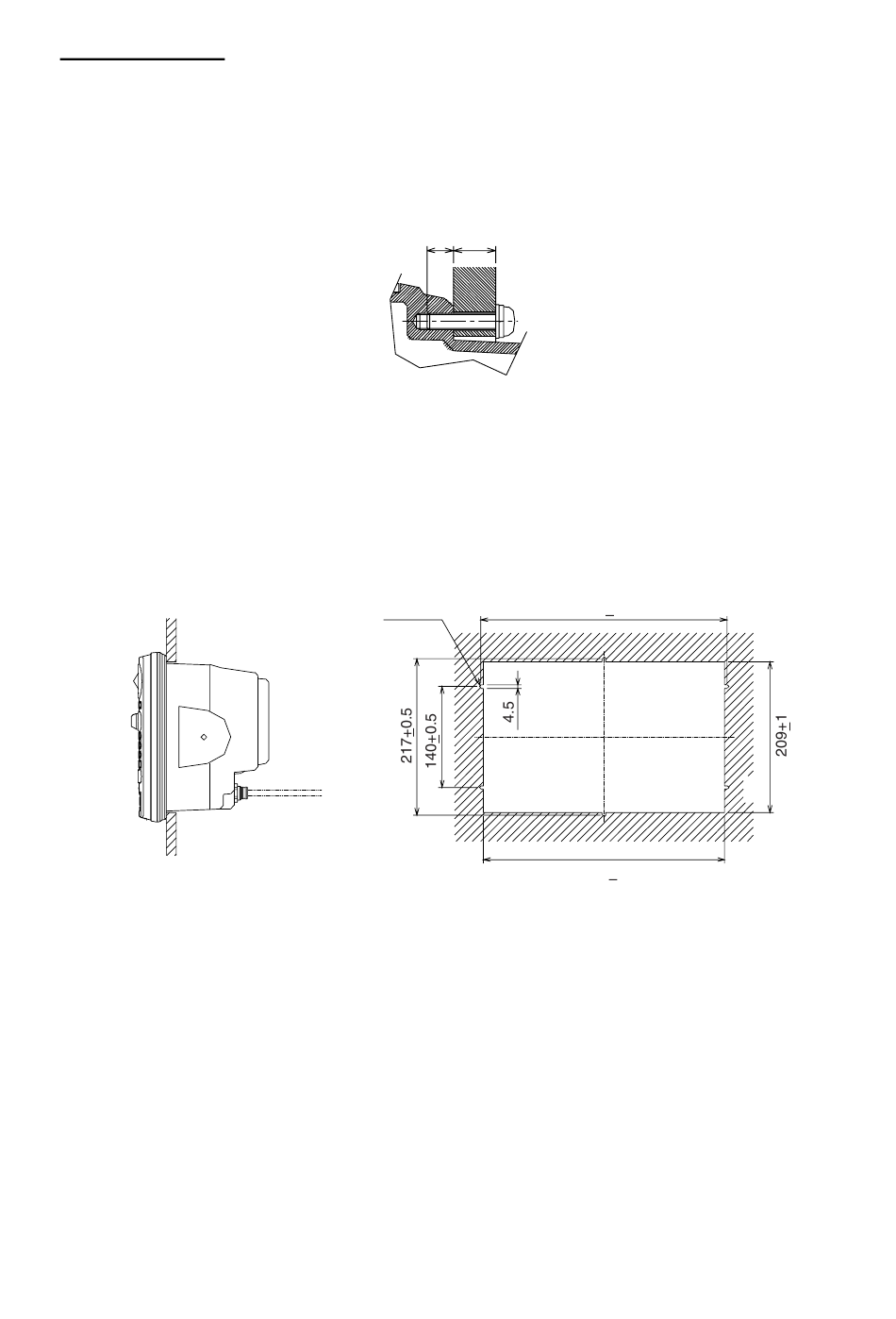

1. Bereiten Sie am Montageort einen Ausschnitt mit den in der folgenden Abbildung
gezeigten Abmessungen vor.
2. Die Dichtung für die bündige Montage in das Sichtgerät einsetzen.
3. Das Sichtgerät mit sechs Tellerkopfschrauben M4x20 befestigen. Siehe auch die
Umrisszeichnung am Ende dieses Handbuchs.
Achtung: Beim Einbau des Sichtgerätes in einem Pult den Vinylschlauch (ø6, nicht im
Lieferumfang enthalten) am Abflussloch anbringen, damit die Feuchtigkeit
abfließen kann. Dann den Schlauch mit einem Kabelbinder am Abflussloch
befestigen.
B
Befestigungsschraube, Seitenansicht
6-R2.25
Bündige Montage des Sichtgeräts
1-3
A
342+0.5
335+1
