Ausbrechen Von Zusätzlichen Öffnungen Für Kabeldurchführungen - Danfoss VLT HVAC Drive Handbuch

5 Installieren

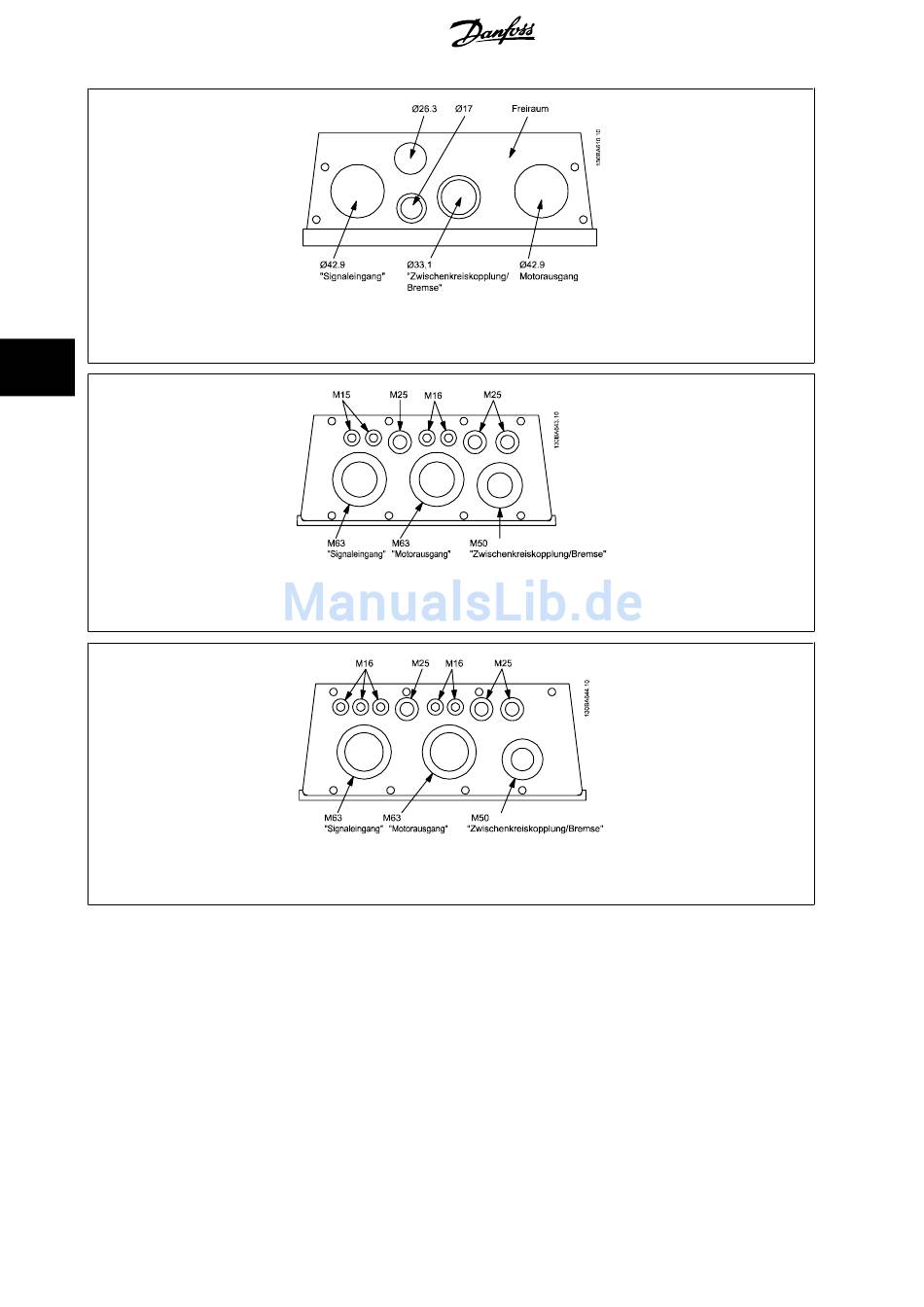

Abbildung 5.11: Kabeleinführungsöffnungen für Baugröße B2. Die vorgeschlagene Verwendung der Löcher ist eine reine Empfehlung und
es sind andere Lösungen möglich.
5
Abbildung 5.12: Kabeleinführungsöffnungen für Baugröße C1. Die vorgeschlagene Verwendung der Löcher ist eine reine Empfehlung und
es sind andere Lösungen möglich.
Abbildung 5.13: Kabeleinführungsöffnungen für Baugröße C2. Die vorgeschlagene Verwendung der Löcher ist eine reine Empfehlung und
es sind andere Lösungen möglich.
5.2.6 Ausbrechen von zusätzlichen Öffnungen für Kabeldurchführungen
1. Entfernen Sie die Kabeleinführung vom Frequenzumrichter (es dürfen beim Öffnen der Aussparungen keine Fremdkörper in den Frequenzum-
richter gelangen).
2. Die Kabeleinführung muss rund um die zu öffnende Aussparung abgestützt werden.
3. Die Aussparung kann nun mit einem starken Dorn und Hammer ausgeschlagen werden.
4. Das Loch entgraten.
5. Kabeldurchführung wieder am Frequenzumrichter befestigen.
