3 VLT HVAC Drive Auswahl

3.1 Optionen und Zubehör
Danfoss bietet für die Frequenzumrichter umfangreiche Erweiterungsmöglichkeiten und Zubehör an.

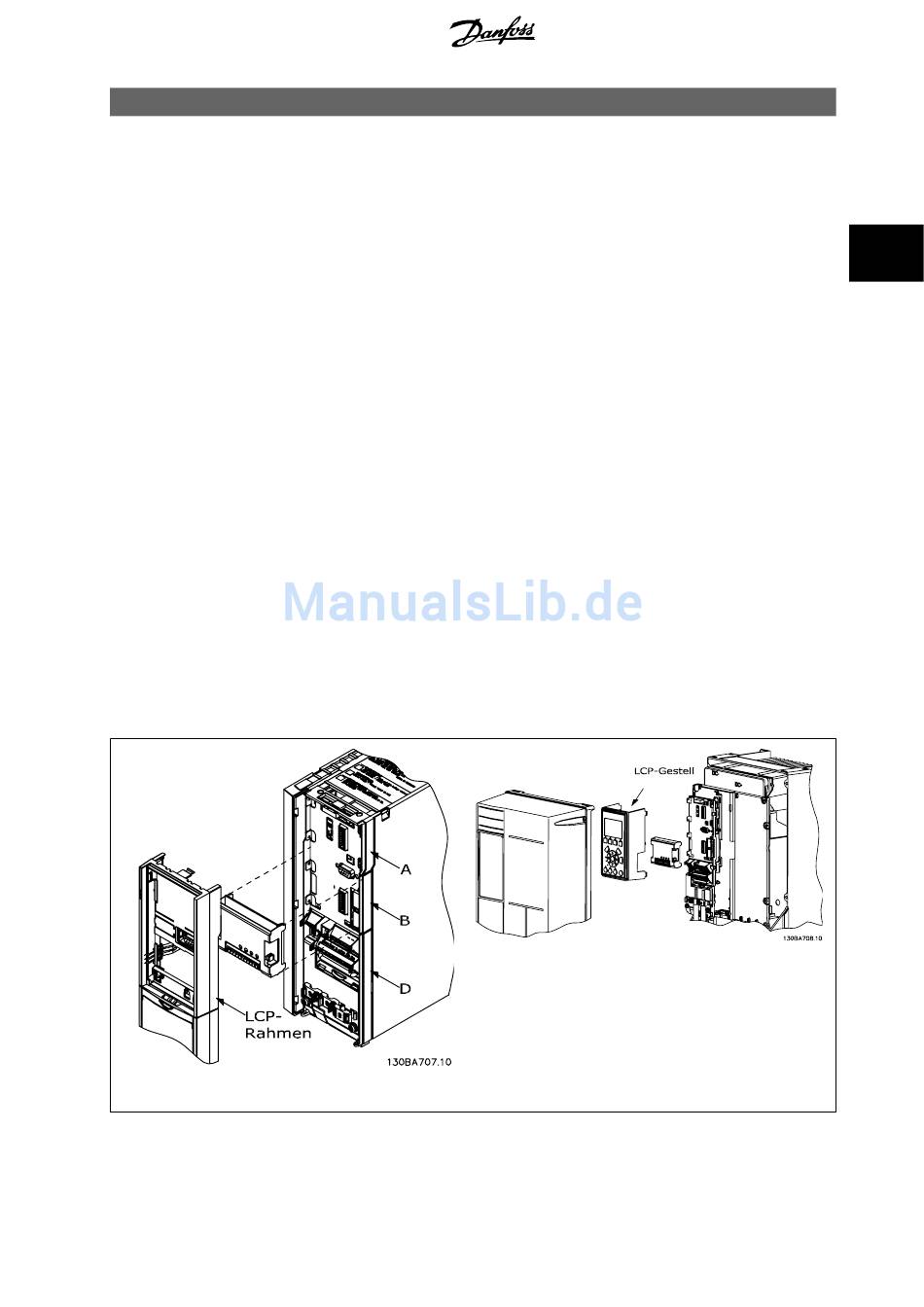

3.1.1 Installation von Optionsmodulen in Steckplatz B

Die Energiezufuhr zum Frequenzumrichter unterbrechen.
Bei Baugrößen A2 und A3:
• Bedieneinheit LCP (101 oder 102), Klemmenabdeckung und LCP Frontabdeckung vom Frequenzumrichter entfernen.
• Option MCB10x in Steckplatz B stecken.
• Die Steuerkabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse befestigen.
Die Aussparung in der tieferen Frontabdeckung des LCP im Optionseinbausatz entfernen, sodass die Option unter die Frontabdeckung des
LCP passt.
• Die tiefere Frontabdeckung des LCP und die Klemmenabdeckung anbringen.
• LCP oder Blindabdeckung an der Frontabdeckung des LCP anbringen.
• Die Energiezufuhr zum Frequenzumrichter wiederherstellen.
• Die zusätzlichen Funktionen in den entsprechenden Parametern einstellen. Siehe dazu Abschnitt
Bei B1-, B2-, C1- und C2-Gehäuse:
• LCP und LCP-Abdeckgehäuse entfernen.
• Option MCB 10x in Steckplatz B stecken.
• Die Steuerkabel anschließen und mittels der beigefügten Kabelbinder am Gehäuse befestigen.
• Das Abdeckgehäuse anbringen.
• Das LCP anbringen.
Baugrößen A2, A3 und B3
®
HVAC Drive
