Beispiel:
In einer Anwendung mit zwei Zonen und zwei Sollwerten ist der Sollwert von Zone 1 15 bar und der Istwert 5,5 bar. Sollwert von Zone 2 ist 4,4 bar und
der Istwert ist 4,6 bar. Wurde Multisollwert max. [14] gewählt, werden der Sollwert und der Istwert von Zone 1 an den PID-Regler gesendet, da hier die
kleinere Differenz vorliegt (Istwert ist höher als Sollwert, daher negative Differenz). Wurde Multisollwert min . [13] gewählt, werden der Sollwert und
Istwert von Zone 2 an den PID-Regler gesendet, da hier die größere Differenz vorliegt (Istwert ist niedriger als Sollwert, daher positive Differenz).
2

2.8.6 Istwertumwandlung

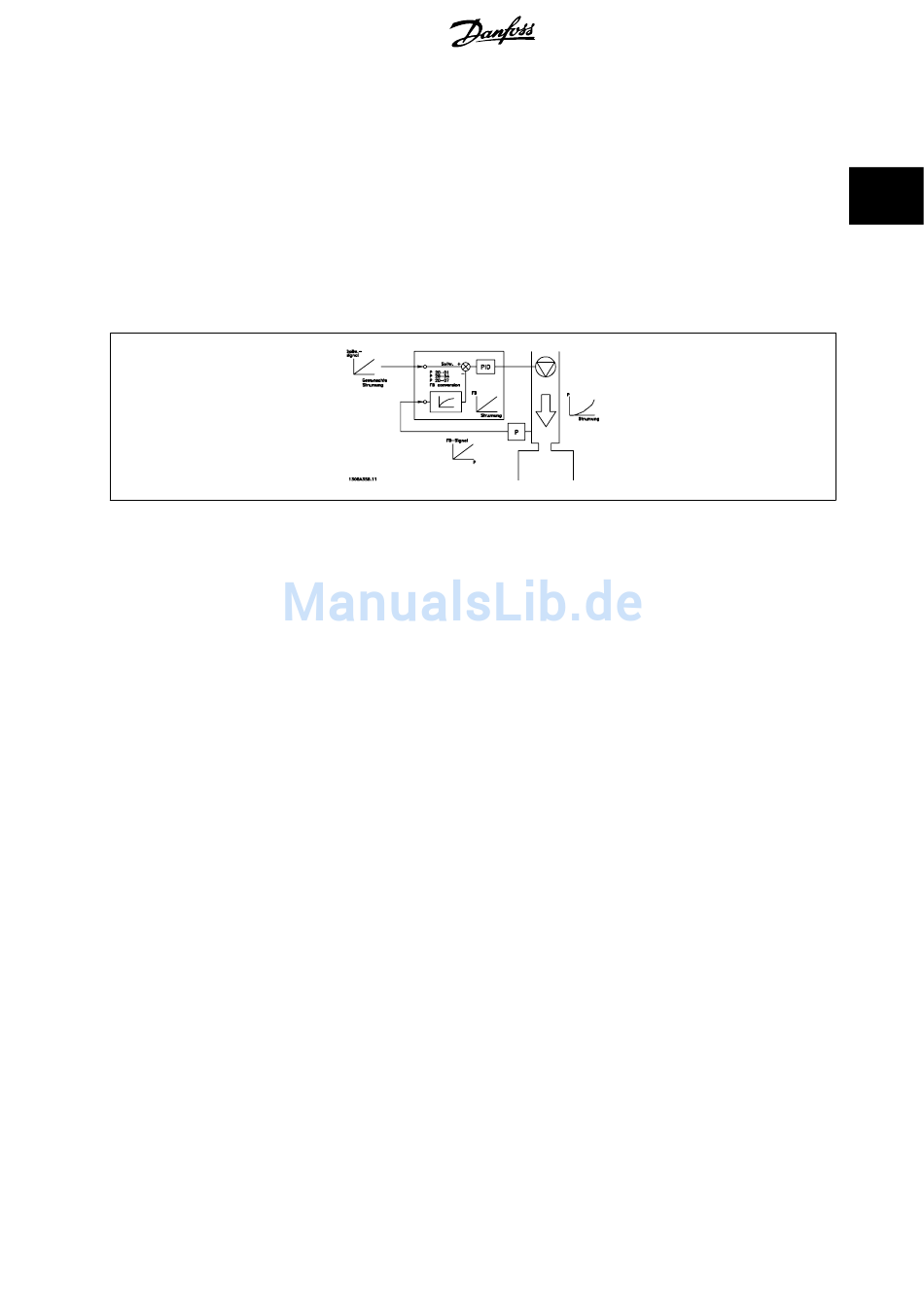

In einigen Anwendungen kann es nützlich sein, das Istwertsignal umzuwandeln. Ein Beispiel hierfür ist die Verwendung eines Drucksignals, um den
Durchflussistwert anzugeben. Da die Quadratwurzel des Drucks proportional zum Durchfluss ist, ergibt die Quadratwurzel des Drucksignals einen Wert,
der proportional zum Durchfluss ist. Dies wird nachstehend gezeigt.
