Projektierungshandbuch für VLT

6 Anwendungsbeispiele

6.1.1 Start/Stopp

Klemme 18 Digitaleingang
Klemme 18 = Par. 5-10
Klemme 27 = Par. 5-12 Klemme 27 Digitaleingang
(Standard: Motorfreilauf (inv.)
Par. 5-10 Klemme 18 Digitaleingang
Klemme 27 Digitaleingang
Par. 5-12
(Werkseinstellung)

6.1.2 Puls-Start/Stopp

Klemme 18 = Start/Stopp Par. 5-10
Start
Klemme 27 Digitaleingang
Klemme 27= Par. 5-12
Klemme 18 Digitaleingang
Par. 5-10
Klemme 27 Digitaleingang
Par. 5-12
®
HVAC Drive
Start
[8]
[0] Ohne Funktion
= Start (Werkseinstellung)
Motorfreilauf (inv.)
=
Klemme 18 Digitaleingang Puls-
[9]
Stopp (invers)
[6]
Puls-Start
=
Stopp
=
MG.11.B9.03 - VLT ® ist eine eingetragene Marke von Danfoss.

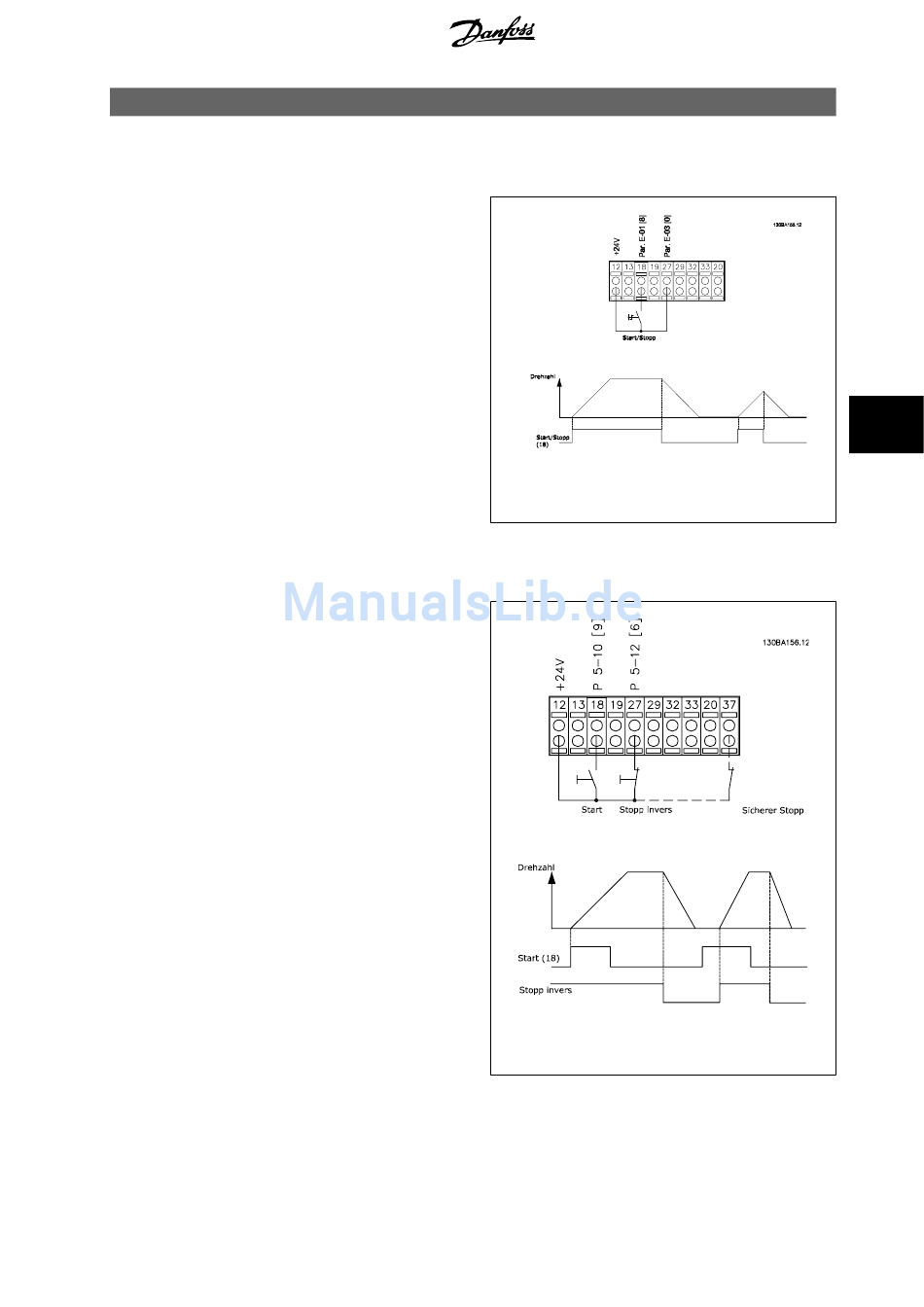

Abbildung 6.1: Klemme 37: Nur mit Funktion „Sicherer
Stopp" verfügbar!
Abbildung 6.2: Klemme 37: Nur mit Funktion „Sicherer
Stopp" verfügbar!
