5 Installieren

5.1.5 Heben

Der Frequenzumrichter muss immer mit speziell dafür vorgesehenen Hebeösen gehoben werden. Für alle Baugrößen D und E2 (IP00) eine Hebetraverse
verwenden, um die Hebebohrungen des Frequenzumrichters nicht zu verbiegen.
5

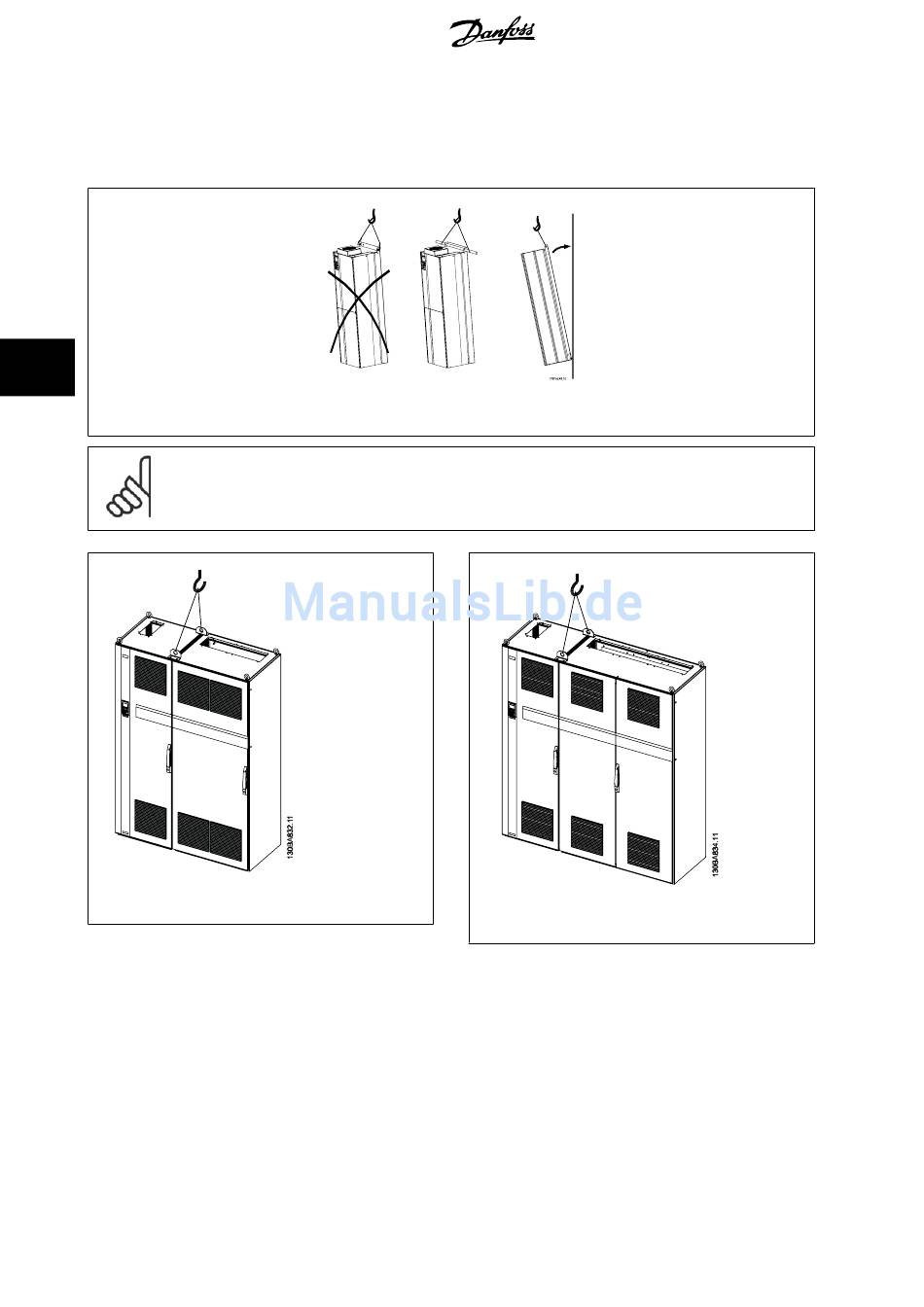

Abbildung 5.3: Empfohlenes Hebeverfahren, Baugrößen D und E-.
ACHTUNG!
Die Hebetraverse muss für das Gewicht des Frequenzumrichters ausgelegt sein. Siehe
Baugrößen. Der Maximaldurchmesser der Stange beträgt 2,5 cm. Der Winkel zwischen Oberseite des Frequenzumrichters und dem
Hubseil muss mindestens 60° betragen.
Abbildung 5.4: Empfohlenes Hebeverfahren, Baugröße F1
86
Abbildung 5.5: Empfohlenes Hebeverfahren, Baugröße F2
MG.11.B9.03 - VLT ® ist eine eingetragene Marke von Danfoss.
Projektierungshandbuch für VLT
Abmessungen
für das Gewicht der jeweiligen
®
HVAC Drive
