8.3 Wirkungsgrad

8.3.1 Wirkungsgrad
Wirkungsgrad des Frequenzumrichters (η
Die Belastung des Frequenzumrichters hat nur eine geringe Auswirkung auf seinen Wirkungsgrad. Der Wirkungsgrad bei Motor-Nennfrequenz f
nahezu gleich bleibend, unabhängig davon, ob der Motor 100 % Drehmoment liefert oder z. B. nur 75 % bei einer Teillast.
Dies bedeutet auch, dass sich der Wirkungsgrad des Frequenzumrichters auch bei Wahl einer anderen U/f-Kennlinie nicht ändert.
Die U/f-Kennlinie hat allerdings Auswirkungen auf den Wirkungsgrad des Motors.
Der Wirkungsgrad fällt leicht ab, wenn die Taktfrequenz auf einen Wert über 5 kHz eingestellt wird. Bei einer Netzspannung von 480 V oder wenn das
Motorkabel mehr als 30 m lang ist, verringert sich der Wirkungsgrad ebenfalls geringfügig.
Wirkungsgrad des Motors (η
MOTOR
Der Wirkungsgrad eines an den Frequenzumrichter angeschlossenen Motors hängt vom Magnetisierungsniveau ab. Im Allgemeinen kann man sagen,
dass der Wirkungsgrad ebenso gut wie beim Netzbetrieb ist. Der Wirkungsgrad des Motors hängt natürlich stark vom Motortyp ab.
Im Bereich von 75-100 % des Nenndrehmoments ist der Wirkungsgrad des Motors nahezu konstant, unabhängig davon, ob er vom Frequenzumrichter
gesteuert oder direkt am Netz betrieben wird.
Bei kleineren Motoren beeinflusst die betreffende U/f-Kennlinie den Wirkungsgrad nicht nennenswert. Bei Motoren von über 11 kW ergeben sich jedoch
deutliche Unterschiede.
In der Regel hat die Taktfrequenz bei kleinen Motoren kaum Einfluss auf den Wirkungsgrad. Bei Motoren ab 11 kW verbessert sich der Wirkungsgrad
(um 1-2 %), da sich die Sinusform des Motorstroms bei hoher Taktfrequenz verbessert.
Wirkungsgrad des Systems (η
SYSTEM
Zur Berechnung des Systemwirkungsgrads wird der Wirkungsgrad des Frequenzumrichters (η
η ) = η x η
SYSTEM VLT MOTOR
Das Beispiel zeigt typische Trends im Bereich 0-90 kW
Berechnen Sie den Wirkungsgrad des Systems stets bei verschiedenen Belastungen (siehe Grafik unten). Der Faktor in dieser Grafik muss mit dem
spezifischen Wirkungsgradfaktor aus den Tabellen mit technischen Daten multipliziert werden:

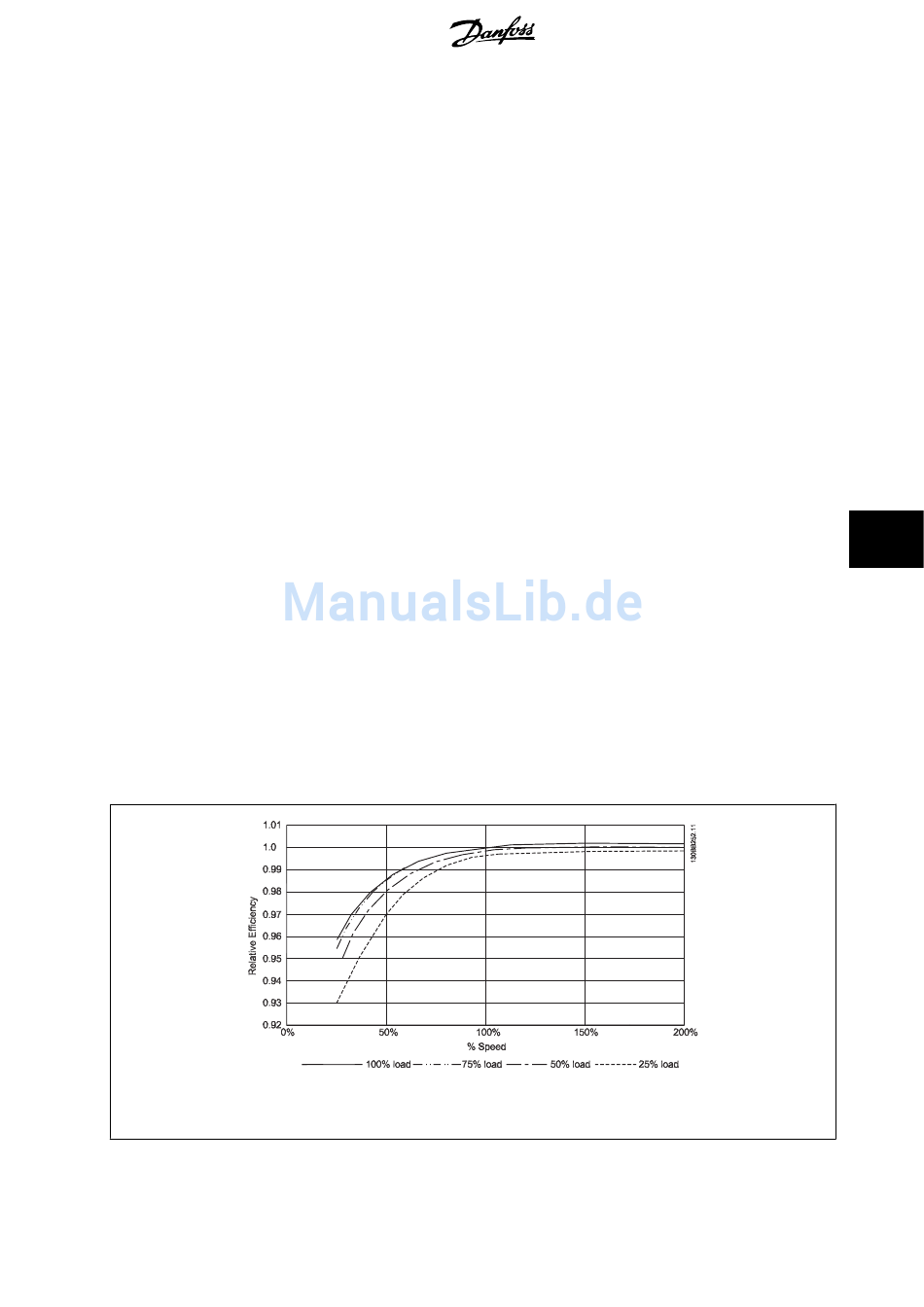

Abbildung 8.1: Das obige Beispiel zeigt den Wirkungsgrad eines Frequenzumrichters mit 55 kW, 380-480 VAC bei 25 Hz und einer Last von
25 %. Die Grafik zeigt 0,97 - der Nennwirkungsgrad für einen 55 kW FC ist 0,98. Der tatsächliche Wirkungsgrad ist damit: 0,97x0,98=0,95.
®
HVAC Drive
)
VLT
)
)
MG.11.B9.03 - VLT ® ist eine eingetragene Marke von Danfoss.
8 Allgemeine technische Daten/Fehlersuche
) mit dem Wirkungsgrad des Motors (η
VLT
und -behebung
ist
M,N
8
) multipliziert:
MOTOR
175
