5.3 Erste Inbetriebnahme und Test

Um die Konfiguration zu testen und sicherzustellen, dass der Frequenzumrichter funktioniert, kann folgendermaßen vorgegangen werden:

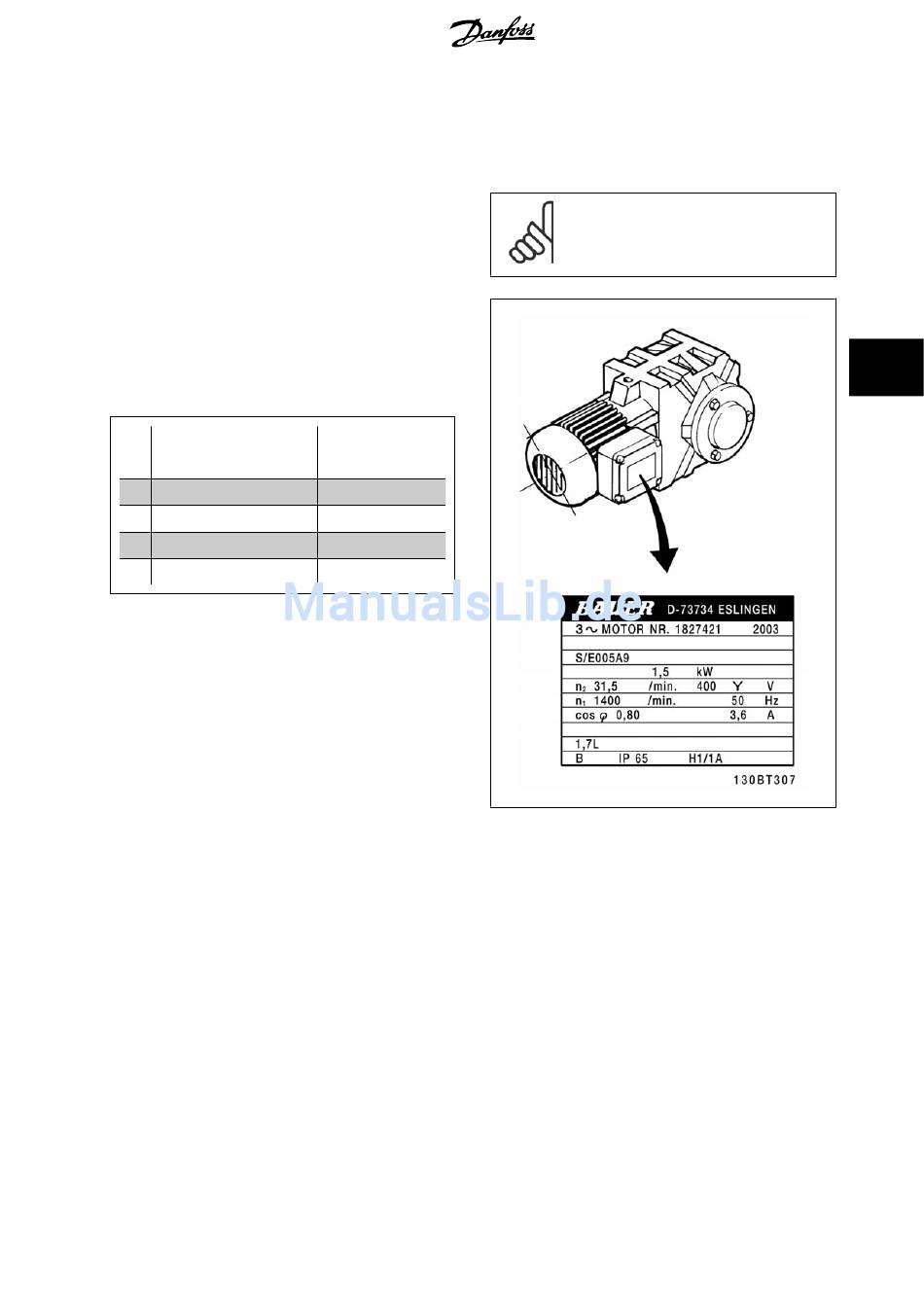

1. Schritt: Überprüfen Sie das Motor-Typenschild.
2. Schritt: Geben Sie die Motor-Typenschilddaten in der folgen-
den Reihenfolge in die entsprechenden Parameter ein.
Um diese Liste aufzurufen, drücken Sie erst die Taste [QUICK MENUS]
und wählen Sie dann „Q2 Inbetriebnahme-Menü".
1. Motornennleistung [kW]
oder Motornennleistung [PS]
2. Motornennspannung
3. Motornennfrequenz
4. Motornennstrom
5. Motornenndrehzahl
3. Schritt: Aktivieren Sie die Automatische Motoranpassung (AMA)
Ausführen einer AMA stellt die optimale Motorleistung sicher. Die AMA misst exakt die elektrischen Ersatzschaltbilddaten des Motors und optimiert dadurch
die interne Regelung.
1. Schließen Sie Klemme 27 an Klemme 12 an oder stellen Sie Par. 5-12
Digitaleingang
[0]) (eventuell nach Durchführung der Anpassung wieder zurückstellen.)
2. Aktivieren Sie die AMA Par. 1-29
3. Sie können zwischen reduzierter und kompletter AMA wählen. Ist ein LC-Filter vorhanden, darf nur die reduzierte AMA ausgeführt werden.
Andernfalls ist das LC-Filter während der AMA zu entfernen.
4. Drücken Sie die [OK]-Taste. Im Display wird „AMA mit [Hand on]-Taste starten" angezeigt.
5. Drücken Sie die [Hand on]-Taste. Ein Statusbalken stellt den Verlauf der AMA dar.
®
HVAC Drive
Motornennleis-
Par. 1-20
tung [kW]
Motornennleis-
Par. 1-21
tung [PS]
Motornenn-
Par. 1-22
spannung
Par. 1-23 Motornennfre-
quenz
Par. 1-24 Motornenn-
strom
Motornennd-
Par. 1-25
rehzahl
Autom. Motoranpassung
.
MG.11.B9.03 - VLT ® ist eine eingetragene Marke von Danfoss.
ACHTUNG!
Der Motor verfügt entweder über Sternschaltung (Y)
oder Dreieckschaltung (Δ). Diese Informationen befin-
den sich auf dem Motor-Typenschild.
Klemme 27 Digitaleingang
auf „Ohne Funktion" (Par. 5-12
5 Installieren
5
Klemme 27
