5.2.4 Elektrische Installation von Motorkabeln

Abschirmung von Kabeln
Vermeiden Sie verdrillte Schirmenden (Pigtails), die hochfrequent nicht ausreichend wirksam sind.
Wenn der Kabelschirm unterbrochen werden muss (z. B. um ein Motorschütz oder einen Reparaturschalter zu installieren), muss die Abschirmung an der
Unterbrechung mit der geringstmöglichen HF-Impedanz fortgeführt werden (großflächige Schirmauflage).
Kabellänge und -querschnitt
Der Frequenzumrichter ist mit einer bestimmten Kabellänge und einem bestimmten Kabelquerschnitt getestet worden. Wird der Kabelquerschnitt erhöht,
so erhöht sich auch der kapazitive Widerstand des Kabels - und damit der Ableitstrom - sodass die Kabellänge dann entsprechend verringert werden
muss.
Taktfrequenz
Wenn der Frequenzumrichter zusammen mit einem Sinusfilter verwendet wird, um die Störgeräusche des Motors zu reduzieren, muss die Taktfrequenz
in Par. 14-01 Taktfrequenz entsprechend der Angabe zu dem verwendeten Sinusfilter eingestellt werden.
Aluminiumleiter
Von Aluminiumleitern ist abzuraten. Die Klemmen können zwar Aluminiumleiter aufnehmen, aber die Leiteroberfläche muss sauber sein, und Oxidation
muss zuvor entfernt und durch neutrales, säurefreies Vaselinefett zukünftig verhindert werden.
Außerdem muss die Klemmenschraube wegen der Weichheit des Aluminiums nach zwei Tagen nachgezogen werden. Es ist wichtig, dass der Anschluss
gasdicht eingefettet ist, um erneute Oxidation zu verhindern.
5.2.5 Gehäuseaussparungen

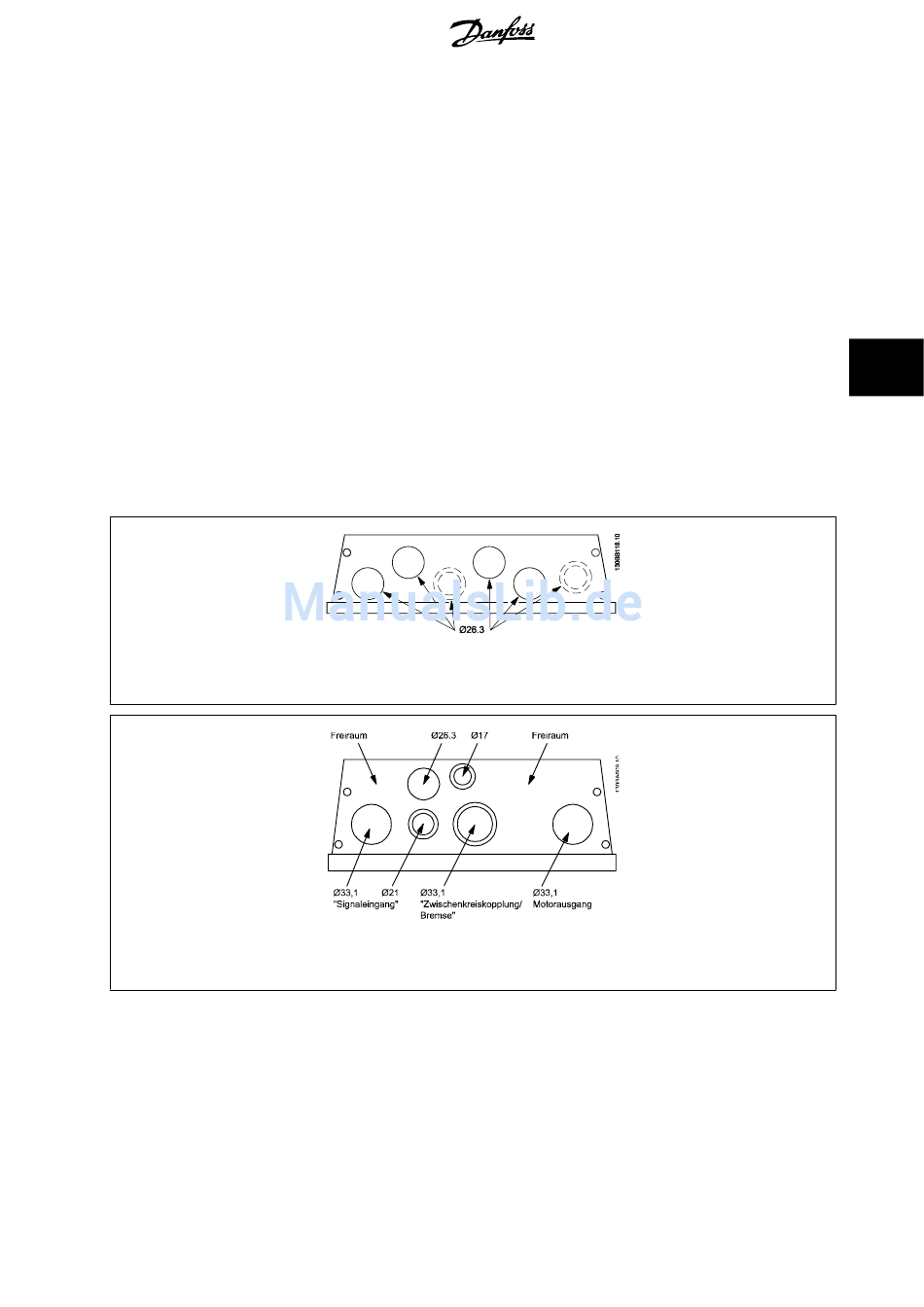

Abbildung 5.9: Kabeleinführungsöffnungen für Baugröße A5. Die vorgeschlagene Verwendung der Löcher ist eine reine Empfehlung und es
sind andere Lösungen möglich.
Abbildung 5.10: Kabeleinführungsöffnungen für Baugröße B1. Die vorgeschlagene Verwendung der Löcher ist eine reine Empfehlung und
es sind andere Lösungen möglich.
®
