4. MESSGERÄTBESCHREIBUNG

4.1. FRONT- UND SEITENANSICHT

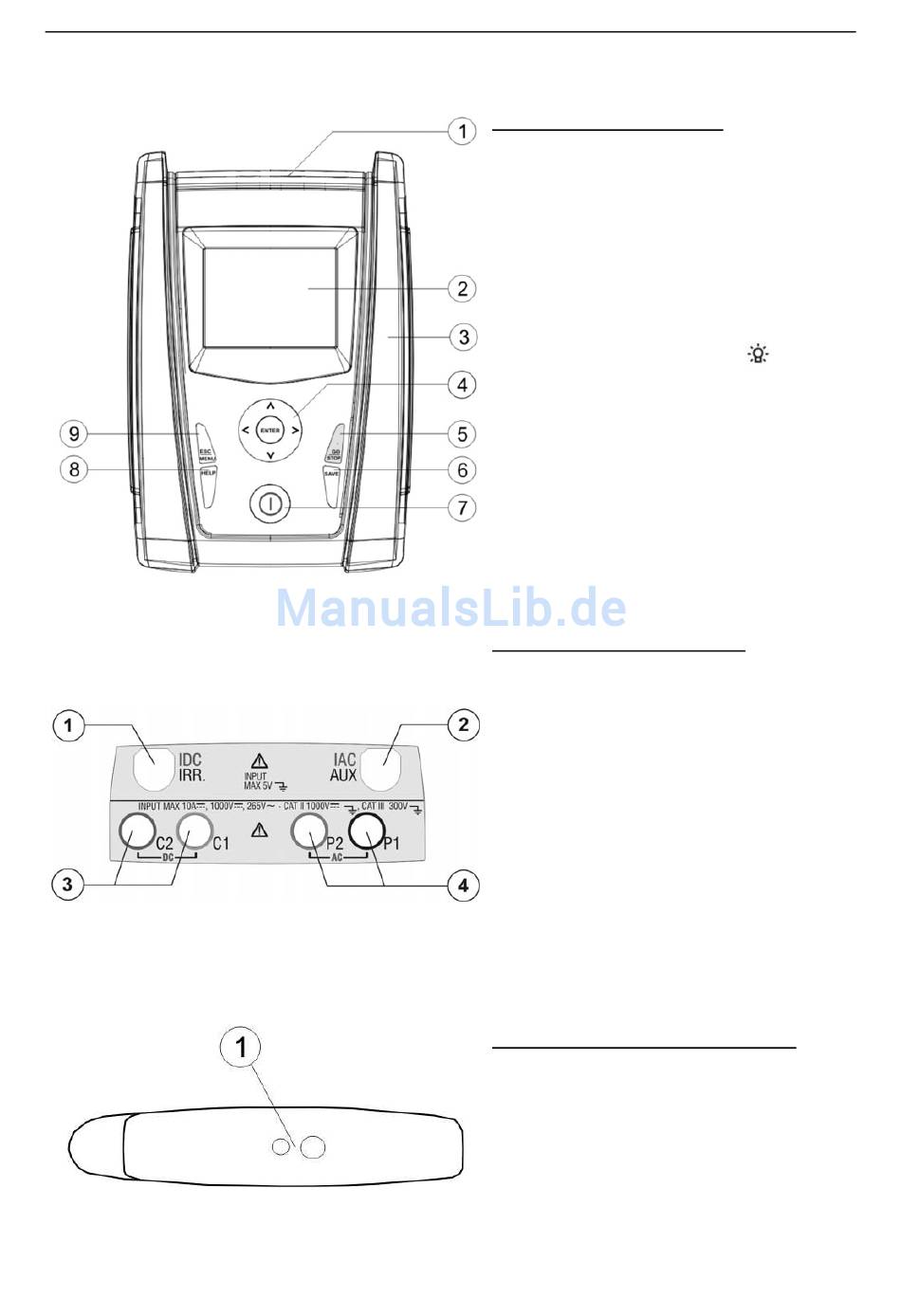

Abb. 2: Sonden- und Messkabelanschlüsse im Kopfteil
Lage der Bedienelemente
1. Kabel- und Sondenanschlüsse
2. Display
3. PC-Anschluss USB
4. Pfeil- und ENTER Tasten
5. GO/STOP Messtaste
6. SPEICHER-Taste
7. ON/OFF Ein-/Ausschalter
8. Hilfe- und Beleuchtungs
9. ESC/MENÜ Taste
Abb. 1: Frontansicht
Lage der Anschlussbuchsen
1. Anschluss für Referenzzelle (Modell
2. Anschluss für Temperatursonde
3. C1, C2 Anschluss für Strom- und
4. P1, P2 Anschluss für Spannungs-
Lage der Opto-Anschlussbuchsen
1. Anschlussstecker für das
Abb. 3: Seitenansicht rechts
-9-
HT304 oder DC-Strommesszangen
(nur SOLAR I-V).
PT300N oder AC-Strommesszange
(nur SOLAR I-V)
Spannungs- Messleitungen oder
Spannungsmessungs-Eingänge (nur
SOLAR I-V)
Messleitungen oder für
Wechselspannung (nur SOLAR I-V).
optoisolierte Schnittstellenkabel
C2006
Solar I-V / I-V400
Taste
