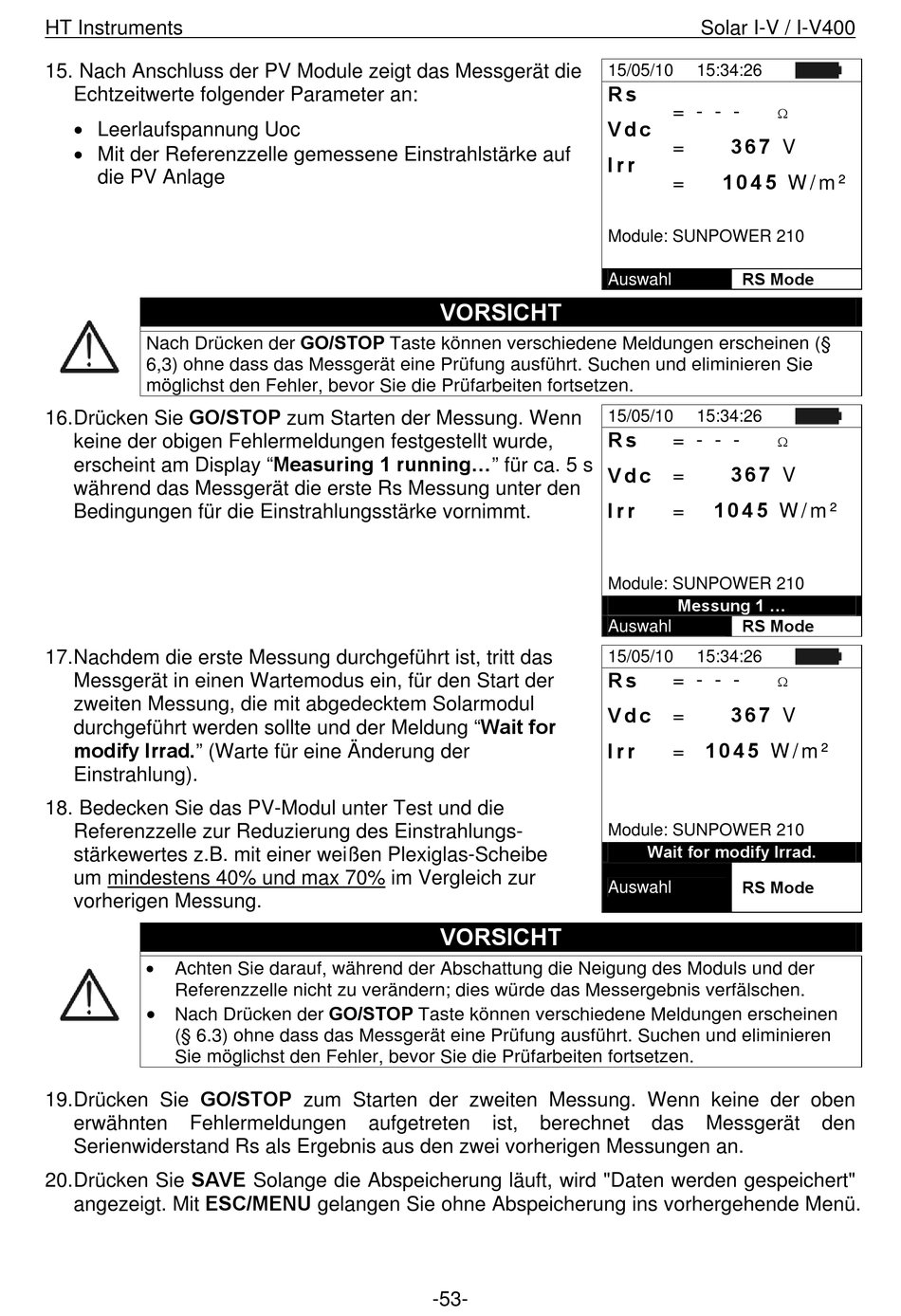

15. Nach Anschluss der PV Module zeigt das Messgerät die
Echtzeitwerte folgender Parameter an:
 Leerlaufspannung Uoc
 Mit der Referenzzelle gemessene Einstrahlstärke auf
die PV Anlage
Nach Drücken der GO/STOP Taste können verschiedene Meldungen erscheinen (§
6,3) ohne dass das Messgerät eine Prüfung ausführt. Suchen und eliminieren Sie
möglichst den Fehler, bevor Sie die Prüfarbeiten fortsetzen.
16. Drücken Sie GO/STOP zum Starten der Messung. Wenn
keine der obigen Fehlermeldungen festgestellt wurde,
erscheint am Display "Measuring 1 running..." für ca. 5 s
während das Messgerät die erste Rs Messung unter den
Bedingungen für die Einstrahlungsstärke vornimmt.
17. Nachdem die erste Messung durchgeführt ist, tritt das
Messgerät in einen Wartemodus ein, für den Start der
zweiten Messung, die mit abgedecktem Solarmodul
durchgeführt werden sollte und der Meldung "Wait for
modify Irrad." (Warte für eine Änderung der
Einstrahlung).
18. Bedecken Sie das PV-Modul unter Test und die
Referenzzelle zur Reduzierung des Einstrahlungs-
stärkewertes z.B. mit einer weißen Plexiglas-Scheibe
um mindestens 40% und max 70% im Vergleich zur
vorherigen Messung.

Achten Sie darauf, während der Abschattung die Neigung des Moduls und der
Referenzzelle nicht zu verändern; dies würde das Messergebnis verfälschen.

Nach Drücken der GO/STOP Taste können verschiedene Meldungen erscheinen
(§ 6.3) ohne dass das Messgerät eine Prüfung ausführt. Suchen und eliminieren
Sie möglichst den Fehler, bevor Sie die Prüfarbeiten fortsetzen.
19. Drücken Sie GO/STOP zum Starten der zweiten Messung. Wenn keine der oben
erwähnten Fehlermeldungen
Serienwiderstand Rs als Ergebnis aus den zwei vorherigen Messungen an.
20. Drücken Sie SAVE Solange die Abspeicherung läuft, wird "Daten werden gespeichert"
angezeigt. Mit ESC/MENU gelangen Sie ohne Abspeicherung ins vorhergehende Menü.
VORSICHT
VORSICHT
aufgetreten ist,
-53-
Solar I-V / I-V400
15/05/10 15:34:26
R s
= - - -
V d c
=
I r r
=
Module: SUNPOWER 210
Auswahl
15/05/10 15:34:26
R s
= - - -
V d c
=
I r r
=
Module: SUNPOWER 210
Messung 1 ...
Auswahl
15/05/10 15:34:26
R s
= - - -
V d c
=
= 1 0 4 5 W / m ²
I r r
Module: SUNPOWER 210
Wait for modify Irrad.
Auswahl
berechnet das Messgerät

3 6 7 V
1 0 4 5 W / m ²
RS Mode

3 6 7 V
1 0 4 5 W / m ²
RS Mode

3 6 7 V
RS Mode
den
