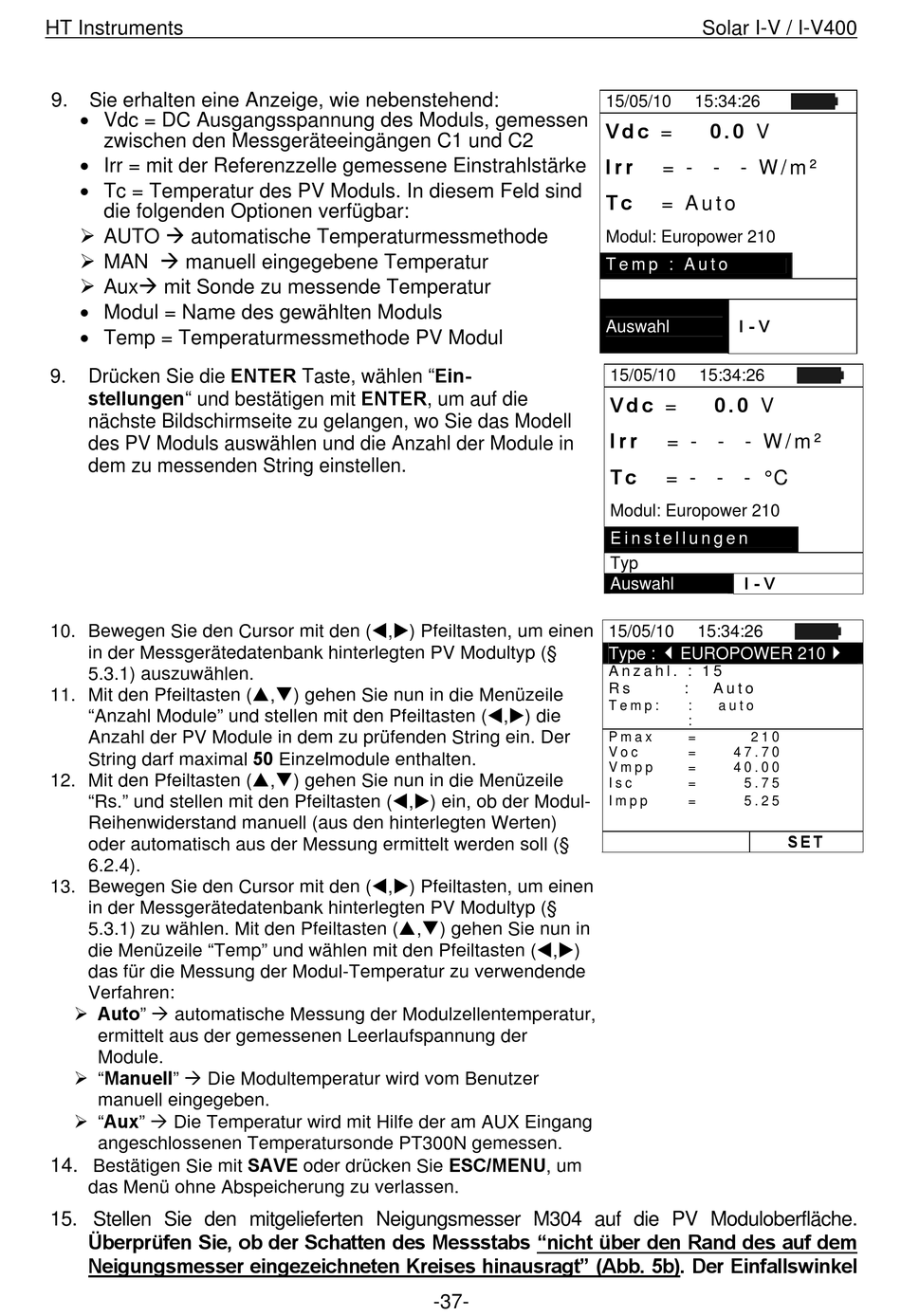

HT Instruments
9. Sie erhalten eine Anzeige, wie nebenstehend:
 Vdc = DC Ausgangsspannung des Moduls, gemessen
zwischen den Messgeräteeingängen C1 und C2
 Irr = mit der Referenzzelle gemessene Einstrahlstärke
 Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
 AUTO  automatische Temperaturmessmethode
 MAN  manuell eingegebene Temperatur
 Aux mit Sonde zu messende Temperatur
 Modul = Name des gewählten Moduls
 Temp = Temperaturmessmethode PV Modul
Drücken Sie die ENTER Taste, wählen "Ein-
9.
stellungen" und bestätigen mit ENTER, um auf die
nächste Bildschirmseite zu gelangen, wo Sie das Modell
des PV Moduls auswählen und die Anzahl der Module in
dem zu messenden String einstellen.
10. Bewegen Sie den Cursor mit den (,) Pfeiltasten, um einen
in der Messgerätedatenbank hinterlegten PV Modultyp (§
5.3.1) auszuwählen.
11. Mit den Pfeiltasten (,) gehen Sie nun in die Menüzeile
"Anzahl Module" und stellen mit den Pfeiltasten (,) die
Anzahl der PV Module in dem zu prüfenden String ein. Der
String darf maximal 50 Einzelmodule enthalten.
12. Mit den Pfeiltasten (,) gehen Sie nun in die Menüzeile
"Rs." und stellen mit den Pfeiltasten (,) ein, ob der Modul-
Reihenwiderstand manuell (aus den hinterlegten Werten)
oder automatisch aus der Messung ermittelt werden soll (§
6.2.4).
13. Bewegen Sie den Cursor mit den (,) Pfeiltasten, um einen
in der Messgerätedatenbank hinterlegten PV Modultyp (§
5.3.1) zu wählen. Mit den Pfeiltasten (,) gehen Sie nun in
die Menüzeile "Temp" und wählen mit den Pfeiltasten (,)
das für die Messung der Modul-Temperatur zu verwendende
Verfahren:
 Auto"  automatische Messung der Modulzellentemperatur,
ermittelt aus der gemessenen Leerlaufspannung der
Module.
 "Manuell"  Die Modultemperatur wird vom Benutzer
manuell eingegeben.
 "Aux"  Die Temperatur wird mit Hilfe der am AUX Eingang
angeschlossenen Temperatursonde PT300N gemessen.
Bestätigen Sie mit SAVE oder drücken Sie ESC/MENU, um
14.
das Menü ohne Abspeicherung zu verlassen.
15. Stellen Sie den mitgelieferten Neigungsmesser M304 auf die PV Moduloberfläche.
Überprüfen Sie, ob der Schatten des Messstabs "nicht über den Rand des auf dem
Neigungsmesser eingezeichneten Kreises hinausragt" (Abb. 5b). Der Einfallswinkel
-37-
Solar I-V / I-V400
15/05/10 15:34:26
V d c = 0 . 0 V
I r r
= - - - W / m ²
T c
= A u t o
Modul: Europower 210
T e m p : A u t o
I - V
Auswahl
15/05/10 15:34:26
V d c = 0 . 0 V
I r r
= - - - W / m ²
T c
= - - - ° C
Modul: Europower 210
E i n s t e l l u n g e n
Typ
I - V
Auswahl
15/05/10 15:34:26

Type : EUROPOWER 210
A n z a h l . : 1 5
R s : A u t o
T e m p : : a u t o
:
P m a x = 2 1 0
V o c = 4 7 . 7 0
V m p p = 4 0 . 0 0
I s c = 5 . 7 5
I m p p = 5 . 2 5

S E T
