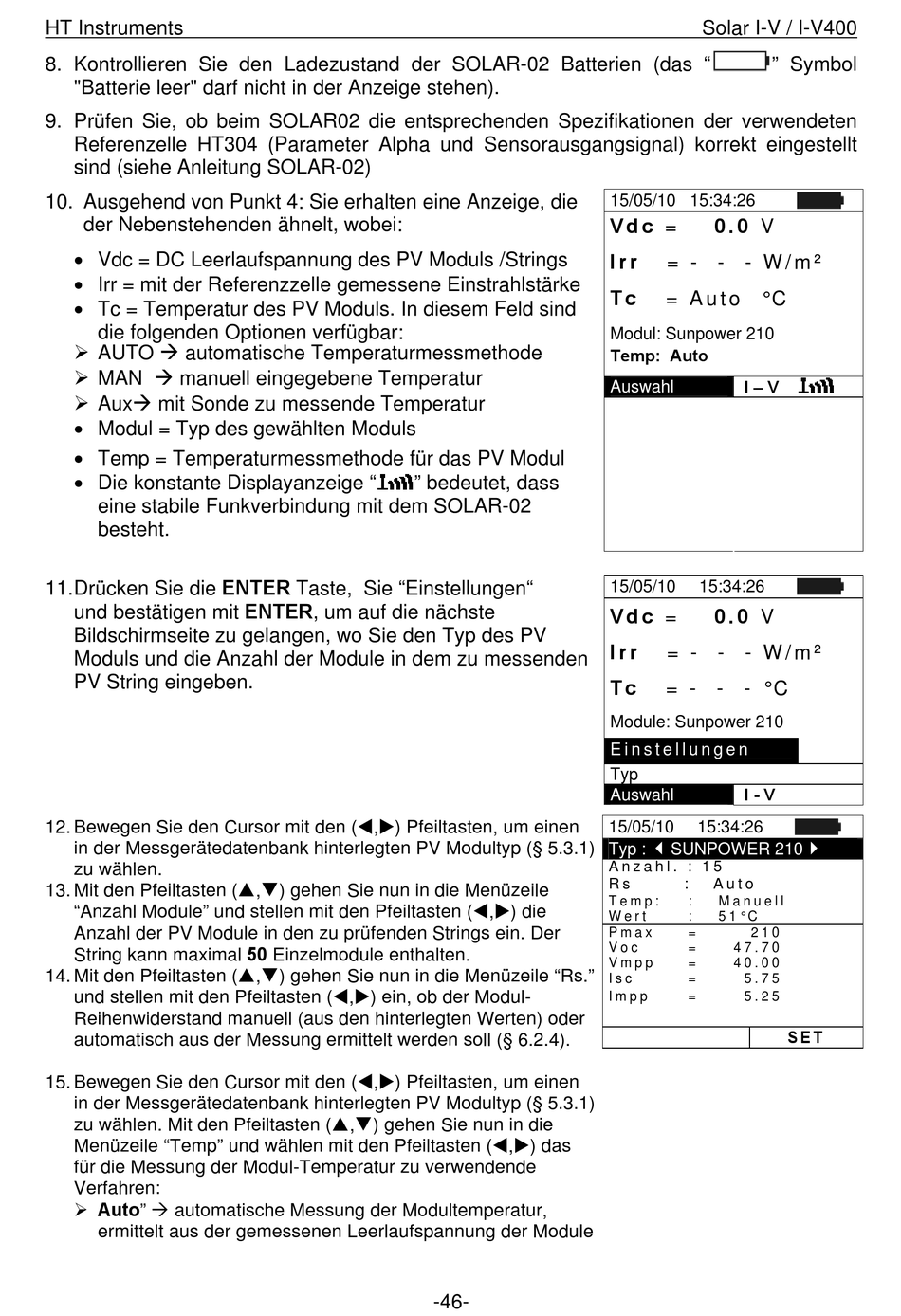

HT Instruments I-V400 Benutzerhandbuch Seite 46

HT Instruments
8. Kontrollieren Sie den Ladezustand der SOLAR-02 Batterien (das "
"Batterie leer" darf nicht in der Anzeige stehen).
9. Prüfen Sie, ob beim SOLAR02 die entsprechenden Spezifikationen der verwendeten
Referenzelle HT304 (Parameter Alpha und Sensorausgangsignal) korrekt eingestellt
sind (siehe Anleitung SOLAR-02)
10. Ausgehend von Punkt 4: Sie erhalten eine Anzeige, die
der Nebenstehenden ähnelt, wobei:
 Vdc = DC Leerlaufspannung des PV Moduls /Strings
 Irr = mit der Referenzzelle gemessene Einstrahlstärke
 Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
 AUTO  automatische Temperaturmessmethode
 MAN  manuell eingegebene Temperatur
 Aux mit Sonde zu messende Temperatur
 Modul = Typ des gewählten Moduls
 Temp = Temperaturmessmethode für das PV Modul
 Die konstante Displayanzeige "
eine stabile Funkverbindung mit dem SOLAR-02
besteht.
11. Drücken Sie die ENTER Taste, Sie "Einstellungen"
und bestätigen mit ENTER, um auf die nächste
Bildschirmseite zu gelangen, wo Sie den Typ des PV
Moduls und die Anzahl der Module in dem zu messenden
PV String eingeben.
12. Bewegen Sie den Cursor mit den (,) Pfeiltasten, um einen
in der Messgerätedatenbank hinterlegten PV Modultyp (§ 5.3.1)
zu wählen.
13. Mit den Pfeiltasten (,) gehen Sie nun in die Menüzeile
"Anzahl Module" und stellen mit den Pfeiltasten (,) die
Anzahl der PV Module in den zu prüfenden Strings ein. Der
String kann maximal 50 Einzelmodule enthalten.
14. Mit den Pfeiltasten (,) gehen Sie nun in die Menüzeile "Rs."
und stellen mit den Pfeiltasten (,) ein, ob der Modul-
Reihenwiderstand manuell (aus den hinterlegten Werten) oder
automatisch aus der Messung ermittelt werden soll (§ 6.2.4).
15. Bewegen Sie den Cursor mit den (,) Pfeiltasten, um einen
in der Messgerätedatenbank hinterlegten PV Modultyp (§ 5.3.1)
zu wählen. Mit den Pfeiltasten (,) gehen Sie nun in die
Menüzeile "Temp" und wählen mit den Pfeiltasten (,) das
für die Messung der Modul-Temperatur zu verwendende
Verfahren:
 Auto"  automatische Messung der Modultemperatur,
ermittelt aus der gemessenen Leerlaufspannung der Module
" bedeutet, dass
-46-
Solar I-V / I-V400
" Symbol
15/05/10 15:34:26
V d c = 0 . 0 V
I r r
= - - - W / m ²
T c
= A u t o ° C
Modul: Sunpower 210
Temp: Auto
I – V
Auswahl
15/05/10 15:34:26
V d c = 0 . 0 V
I r r
= - - - W / m ²
T c
= - - - ° C
Module: Sunpower 210
E i n s t e l l u n g e n
Typ
I - V
Auswahl
15/05/10 15:34:26

Typ : SUNPOWER 210
A n z a h l . : 1 5
R s : A u t o
T e m p : : M a n u e l l
W e r t : 5 1 ° C
P m a x = 2 1 0
V o c = 4 7 . 7 0
V m p p = 4 0 . 0 0
I s c = 5 . 7 5
I m p p = 5 . 2 5

S E T
