HT Instruments

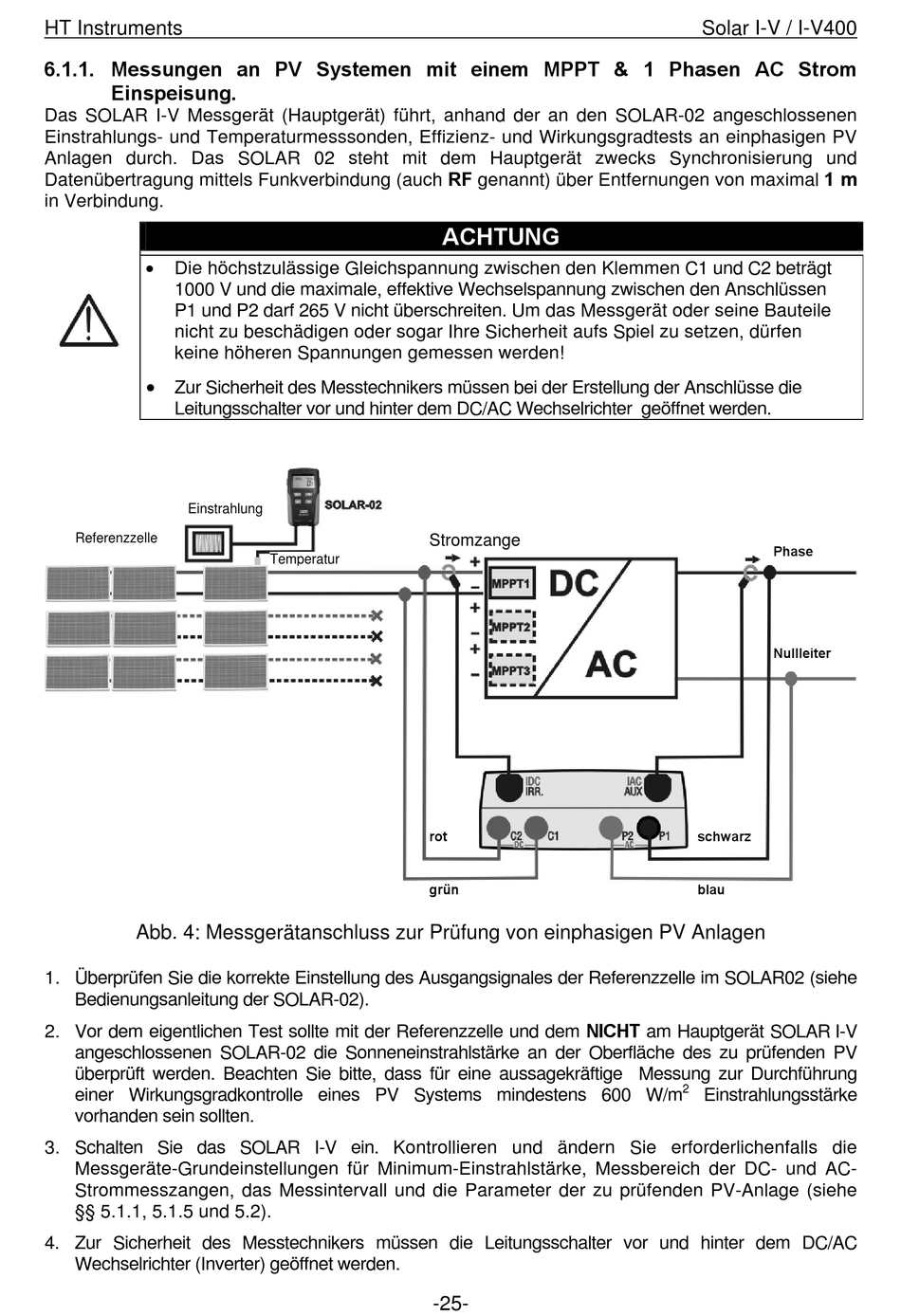

6.1.1. Messungen an PV Systemen mit einem MPPT & 1 Phasen AC Strom
Einspeisung.
Das SOLAR I-V Messgerät (Hauptgerät) führt, anhand der an den SOLAR-02 angeschlossenen
Einstrahlungs- und Temperaturmesssonden, Effizienz- und Wirkungsgradtests an einphasigen PV
Anlagen durch. Das SOLAR 02 steht mit dem Hauptgerät zwecks Synchronisierung und
Datenübertragung mittels Funkverbindung (auch RF genannt) über Entfernungen von maximal 1 m
in Verbindung.
Die höchstzulässige Gleichspannung zwischen den Klemmen C1 und C2 beträgt
1000 V und die maximale, effektive Wechselspannung zwischen den Anschlüssen
P1 und P2 darf 265 V nicht überschreiten. Um das Messgerät oder seine Bauteile
nicht zu beschädigen oder sogar Ihre Sicherheit aufs Spiel zu setzen, dürfen
keine höheren Spannungen gemessen werden!
Zur Sicherheit des Messtechnikers müssen bei der Erstellung der Anschlüsse die
Leitungsschalter vor und hinter dem DC/AC Wechselrichter geöffnet werden.
Einstrahlung
Referenzzelle
Abb. 4: Messgerätanschluss zur Prüfung von einphasigen PV Anlagen
1. Überprüfen Sie die korrekte Einstellung des Ausgangsignales der Referenzzelle im SOLAR02 (siehe
Bedienungsanleitung der SOLAR-02).
2. Vor dem eigentlichen Test sollte mit der Referenzzelle und dem NICHT am Hauptgerät SOLAR I-V
angeschlossenen SOLAR-02 die Sonneneinstrahlstärke an der Oberfläche des zu prüfenden PV
überprüft werden. Beachten Sie bitte, dass für eine aussagekräftige Messung zur Durchführung
einer Wirkungsgradkontrolle eines PV Systems mindestens 600 W/m
vorhanden sein sollten.
3. Schalten Sie das SOLAR I-V ein. Kontrollieren und ändern Sie erforderlichenfalls die
Messgeräte-Grundeinstellungen für Minimum-Einstrahlstärke, Messbereich der DC- und AC-
Strommesszangen, das Messintervall und die Parameter der zu prüfenden PV-Anlage (siehe
§§ 5.1.1, 5.1.5 und 5.2).
4. Zur Sicherheit des Messtechnikers müssen die Leitungsschalter vor und hinter dem DC/AC
Wechselrichter (Inverter) geöffnet werden.
Stromzange
Temperatur
rot
grün
-25-
ACHTUNG
Solar I-V / I-V400
Phase
Nullleiter
schwarz
blau
2
Einstrahlungsstärke
