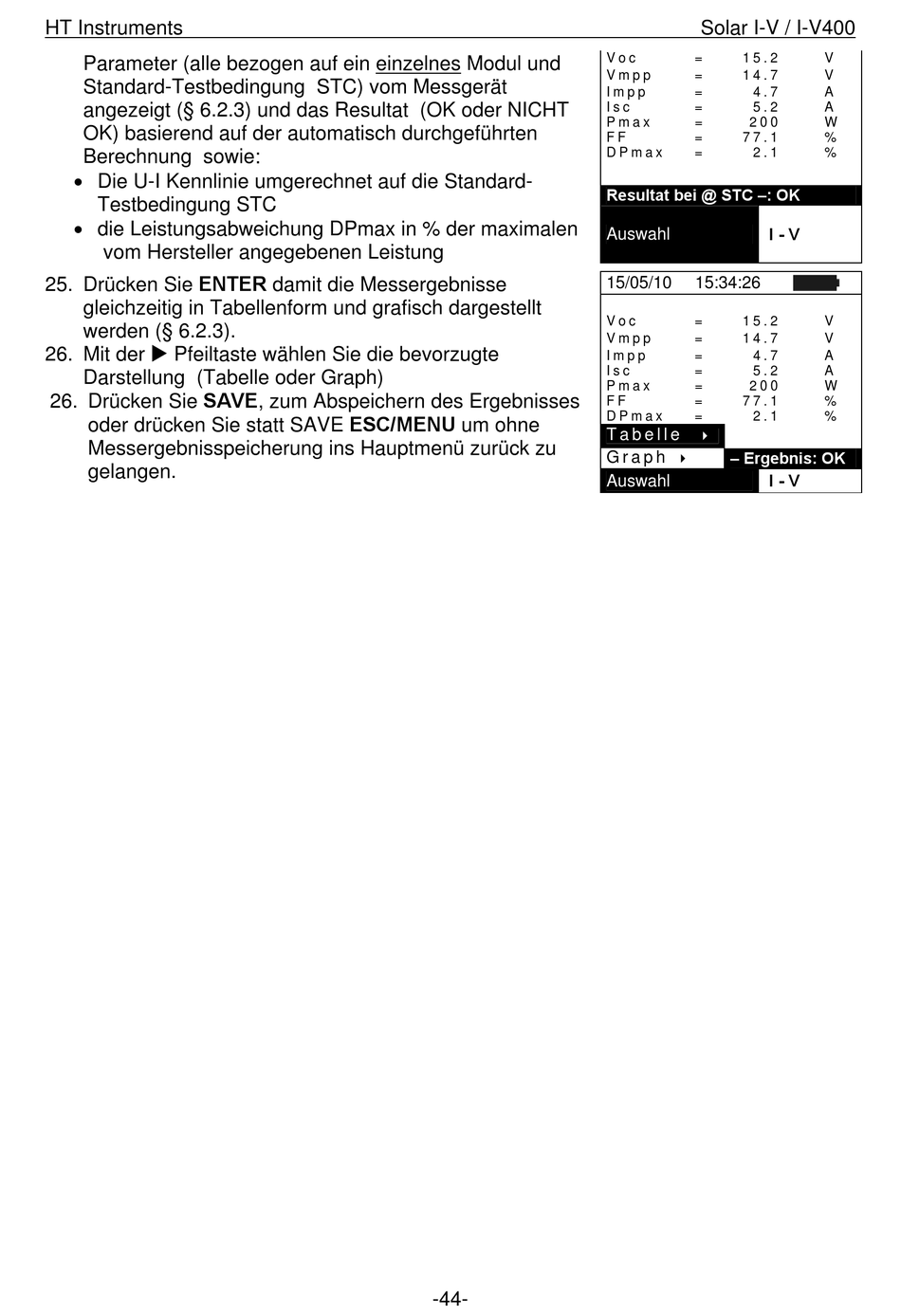

HT Instruments
Parameter (alle bezogen auf ein einzelnes Modul und
Standard-Testbedingung STC) vom Messgerät
angezeigt (§ 6.2.3) und das Resultat (OK oder NICHT
OK) basierend auf der automatisch durchgeführten
Berechnung sowie:
 Die U-I Kennlinie umgerechnet auf die Standard-
Testbedingung STC
 die Leistungsabweichung DPmax in % der maximalen
vom Hersteller angegebenen Leistung
25. Drücken Sie ENTER damit die Messergebnisse
gleichzeitig in Tabellenform und grafisch dargestellt
werden (§ 6.2.3).
26. Mit der  Pfeiltaste wählen Sie die bevorzugte
Darstellung (Tabelle oder Graph)
26. Drücken Sie SAVE, zum Abspeichern des Ergebnisses
oder drücken Sie statt SAVE ESC/MENU um ohne
Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
-44-
Solar I-V / I-V400
V o c = 1 5 . 2
V m p p = 1 4 . 7
I m p p = 4 . 7
I s c = 5 . 2
P m a x = 2 0 0
F F = 7 7 . 1
D P m a x = 2 . 1
Resultat bei @ STC –: OK
I - V
Auswahl
15/05/10 15:34:26
V o c = 1 5 . 2
V m p p = 1 4 . 7
I m p p = 4 . 7
I s c = 5 . 2
P m a x = 2 0 0
F F = 7 7 . 1
D P m a x = 2 . 1
T a b e l l e

– Ergebnis: OK
G r a p h

I - V
Auswahl
V
V
A
A
W
%
%
V
V
A
A
W
%
%
