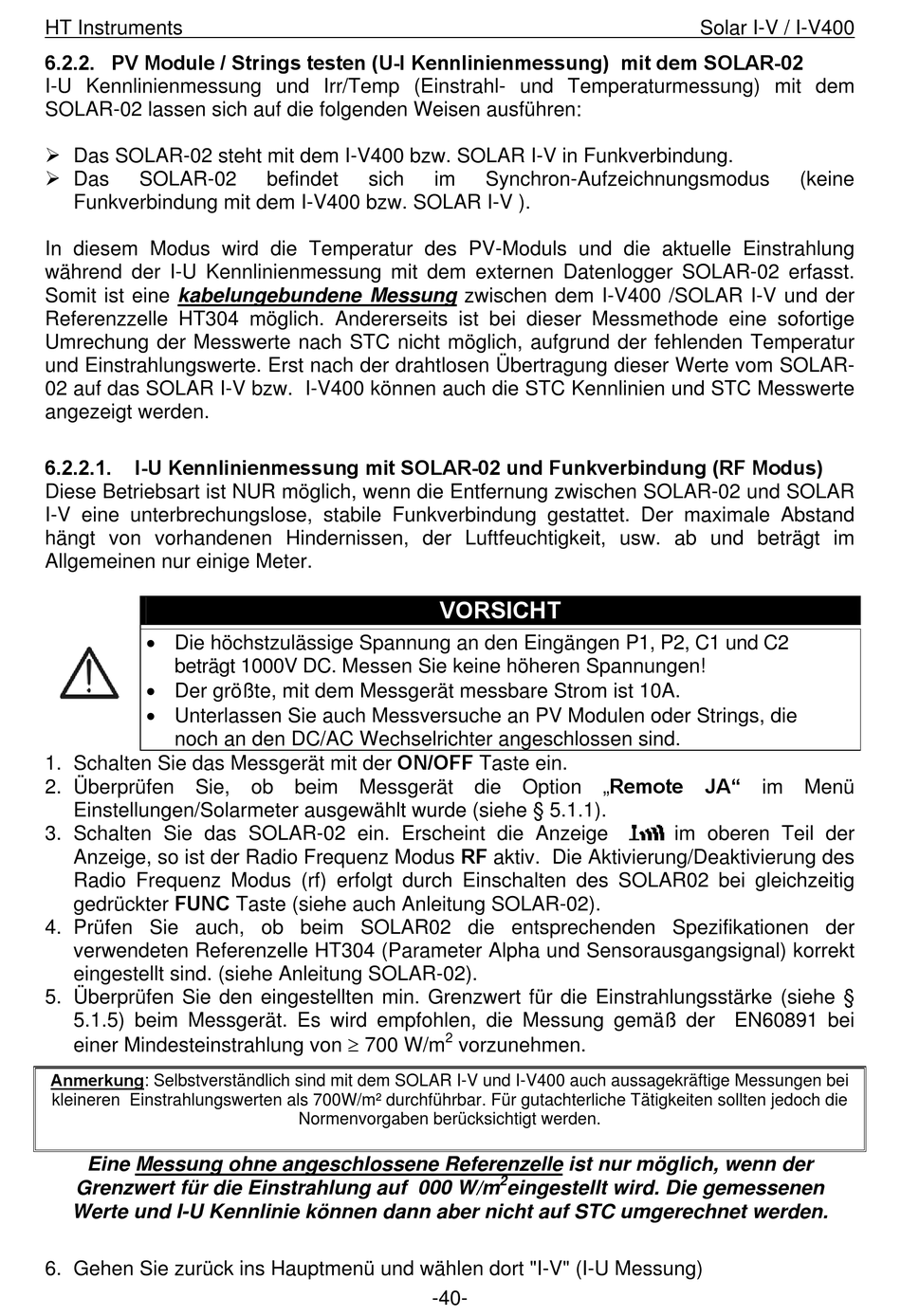

6.2.2. PV Module / Strings testen (U-I Kennlinienmessung) mit dem SOLAR-02

I-U Kennlinienmessung und Irr/Temp (Einstrahl- und Temperaturmessung) mit dem
SOLAR-02 lassen sich auf die folgenden Weisen ausführen:
 Das SOLAR-02 steht mit dem I-V400 bzw. SOLAR I-V in Funkverbindung.
 Das
SOLAR-02
Funkverbindung mit dem I-V400 bzw. SOLAR I-V ).
In diesem Modus wird die Temperatur des PV-Moduls und die aktuelle Einstrahlung
während der I-U Kennlinienmessung mit dem externen Datenlogger SOLAR-02 erfasst.
Somit ist eine kabelungebundene Messung zwischen dem I-V400 /SOLAR I-V und der
Referenzzelle HT304 möglich. Andererseits ist bei dieser Messmethode eine sofortige
Umrechung der Messwerte nach STC nicht möglich, aufgrund der fehlenden Temperatur
und Einstrahlungswerte. Erst nach der drahtlosen Übertragung dieser Werte vom SOLAR-
02 auf das SOLAR I-V bzw. I-V400 können auch die STC Kennlinien und STC Messwerte
angezeigt werden.
6.2.2.1. I-U Kennlinienmessung mit SOLAR-02 und Funkverbindung (RF Modus)
Diese Betriebsart ist NUR möglich, wenn die Entfernung zwischen SOLAR-02 und SOLAR
I-V eine unterbrechungslose, stabile Funkverbindung gestattet. Der maximale Abstand
hängt von vorhandenen Hindernissen, der Luftfeuchtigkeit, usw. ab und beträgt im
Allgemeinen nur einige Meter.
 Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Messen Sie keine höheren Spannungen!
 Der größte, mit dem Messgerät messbare Strom ist 10A.
 Unterlassen Sie auch Messversuche an PV Modulen oder Strings, die
noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Überprüfen Sie, ob beim Messgerät die Option „Remote
Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.1).
3. Schalten Sie das SOLAR-02 ein. Erscheint die Anzeige
Anzeige, so ist der Radio Frequenz Modus RF aktiv. Die Aktivierung/Deaktivierung des
Radio Frequenz Modus (rf) erfolgt durch Einschalten des SOLAR02 bei gleichzeitig
gedrückter FUNC Taste (siehe auch Anleitung SOLAR-02).
4. Prüfen Sie auch, ob beim SOLAR02 die entsprechenden Spezifikationen der
verwendeten Referenzelle HT304 (Parameter Alpha und Sensorausgangsignal) korrekt
eingestellt sind. (siehe Anleitung SOLAR-02).
5. Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) beim Messgerät. Es wird empfohlen, die Messung gemäß der EN60891 bei
einer Mindesteinstrahlung von  700 W/m
Anmerkung: Selbstverständlich sind mit dem SOLAR I-V und I-V400 auch aussagekräftige Messungen bei
kleineren Einstrahlungswerten als 700W/m² durchführbar. Für gutachterliche Tätigkeiten sollten jedoch die
Eine Messung ohne angeschlossene Referenzelle ist nur möglich, wenn der
Grenzwert für die Einstrahlung auf 000 W/m
Werte und I-U Kennlinie können dann aber nicht auf STC umgerechnet werden.
6. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
befindet sich im
Normenvorgaben berücksichtigt werden.
-40-
Synchron-Aufzeichnungsmodus
VORSICHT
2
vorzunehmen.
2
eingestellt wird. Die gemessenen
Solar I-V / I-V400
(keine
JA" im Menü
im oberen Teil der
