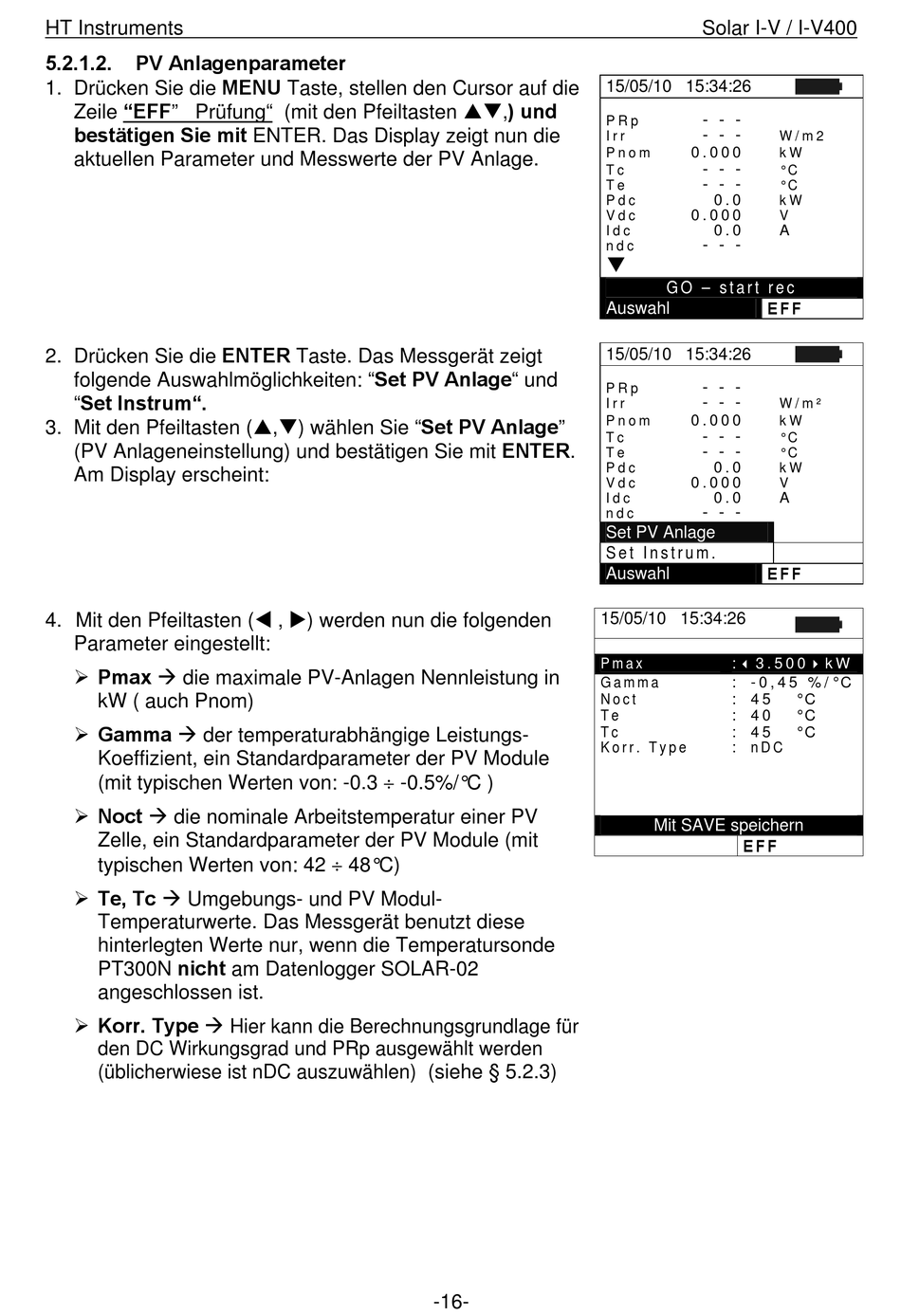

5.2.1.2. PV Anlagenparameter
1. Drücken Sie die MENU Taste, stellen den Cursor auf die
Zeile "EFF" Prüfung" (mit den Pfeiltasten ,) und
bestätigen Sie mit ENTER. Das Display zeigt nun die
aktuellen Parameter und Messwerte der PV Anlage.
2. Drücken Sie die ENTER Taste. Das Messgerät zeigt
folgende Auswahlmöglichkeiten: "Set PV Anlage" und
"Set Instrum".
3. Mit den Pfeiltasten (,) wählen Sie "Set PV Anlage"
(PV Anlageneinstellung) und bestätigen Sie mit ENTER.
Am Display erscheint:
4. Mit den Pfeiltasten ( , ) werden nun die folgenden
Parameter eingestellt:
 Pmax  die maximale PV-Anlagen Nennleistung in
kW ( auch Pnom)
 Gamma  der temperaturabhängige Leistungs-
Koeffizient, ein Standardparameter der PV Module
(mit typischen Werten von: -0.3  -0.5%/°C )
 Noct  die nominale Arbeitstemperatur einer PV
Zelle, ein Standardparameter der PV Module (mit
typischen Werten von: 42  48°C)
 Te, Tc  Umgebungs- und PV Modul-
Temperaturwerte. Das Messgerät benutzt diese
hinterlegten Werte nur, wenn die Temperatursonde
PT300N nicht am Datenlogger SOLAR-02
angeschlossen ist.
 Korr. Type  Hier kann die Berechnungsgrundlage für
den DC Wirkungsgrad und PRp ausgewählt werden
(üblicherwiese ist nDC auszuwählen) (siehe § 5.2.3)
