HT Instruments

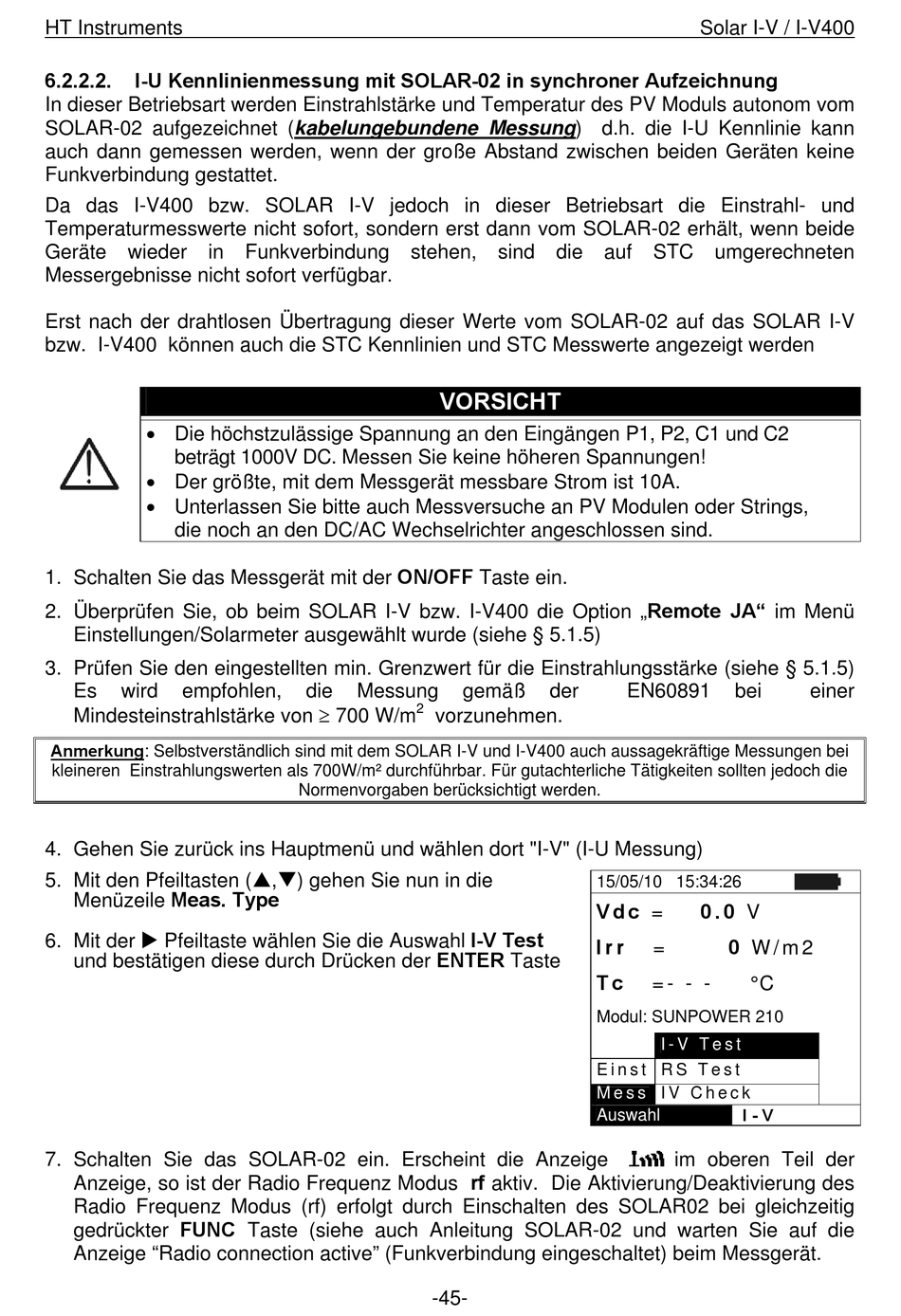

6.2.2.2.
I-U Kennlinienmessung mit SOLAR-02 in synchroner Aufzeichnung
In dieser Betriebsart werden Einstrahlstärke und Temperatur des PV Moduls autonom vom
SOLAR-02 aufgezeichnet (kabelungebundene Messung) d.h. die I-U Kennlinie kann
auch dann gemessen werden, wenn der große Abstand zwischen beiden Geräten keine
Funkverbindung gestattet.
Da das I-V400 bzw. SOLAR I-V jedoch in dieser Betriebsart die Einstrahl- und
Temperaturmesswerte nicht sofort, sondern erst dann vom SOLAR-02 erhält, wenn beide
Geräte
wieder
in
Messergebnisse nicht sofort verfügbar.
Erst nach der drahtlosen Übertragung dieser Werte vom SOLAR-02 auf das SOLAR I-V
bzw. I-V400 können auch die STC Kennlinien und STC Messwerte angezeigt werden
 Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Messen Sie keine höheren Spannungen!
 Der größte, mit dem Messgerät messbare Strom ist 10A.
 Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Überprüfen Sie, ob beim SOLAR I-V bzw. I-V400 die Option „Remote JA" im Menü
Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.5)
3. Prüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe § 5.1.5)
Es
wird
empfohlen,
Mindesteinstrahlstärke von  700 W/m
Anmerkung: Selbstverständlich sind mit dem SOLAR I-V und I-V400 auch aussagekräftige Messungen bei
kleineren Einstrahlungswerten als 700W/m² durchführbar. Für gutachterliche Tätigkeiten sollten jedoch die
4. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
5. Mit den Pfeiltasten (,) gehen Sie nun in die
Menüzeile Meas. Type
6. Mit der  Pfeiltaste wählen Sie die Auswahl I-V Test
und bestätigen diese durch Drücken der ENTER Taste
7. Schalten Sie das SOLAR-02 ein. Erscheint die Anzeige
Anzeige, so ist der Radio Frequenz Modus rf aktiv. Die Aktivierung/Deaktivierung des
Radio Frequenz Modus (rf) erfolgt durch Einschalten des SOLAR02 bei gleichzeitig
gedrückter FUNC Taste (siehe auch Anleitung SOLAR-02 und warten Sie auf die
Anzeige "Radio connection active" (Funkverbindung eingeschaltet) beim Messgerät.
Funkverbindung
stehen, sind die auf STC umgerechneten
die
Messung
Normenvorgaben berücksichtigt werden.
VORSICHT
gemäß
der
2
vorzunehmen.
-45-
Solar I-V / I-V400
EN60891
bei
15/05/10 15:34:26
V d c =
0 . 0 V
I r r
0 W / m 2
=
T c
= - - -
° C
Modul: SUNPOWER 210
I - V T e s t
E i n s t R S T e s t
M e s s
I V C h e c k
I - V
Auswahl
im oberen Teil der
einer
