HT Instruments
 "Manual"  Die Modultemperatur wird vom Benutzer
manuell im Feld Value eingegeben
 "Aux"  Die Temperatur wird mit Hilfe der am AUX Eingang
angeschlossenen Temperatursonde PT300N gemessen
Bestätigen Sie mit SAVE oder drücken Sie ESC/MENU, um
16.
das Menü ohne Abspeicherung zu verlassen.
17. Stellen Sie den mitgelieferten Neigungsmesser M304 auf die PV Moduloberfläche. Überprüfen Sie,
ob der Schatten des Messstabs "nicht über den Rand des auf dem Neigungsmesser
eingezeichneten Kreises hinausragt" (Abb. 8). Der Einfallswinkel der Sonnenstrahlen auf die
PV Moduloberfläche würde sonst zu flach sein und nicht den normgerechten
Testbedingungen der Solarmodul-Hersteller entsprechen. In diesem Fall ist keine
Übereinstimmung der Messdaten mit jenen des Herstellers zu erwarten. Die Messungen
müssen folglich zu einer anderen Tageszeit vorgenommen bzw. wiederholt werden.
18. Befestigen Sie den Halter für die Referenzzelle mit den mitgelieferten Schrauben am Rahmen der
PV Moduls und positionieren Sie die Referenzzelle HT304 möglichst mit den Anschlüssen nach
unten gerichtet. Die Zelle muss unbedingt exakt parallel zur Lage der PV-Module ausgerichtet
werden. Befestigen Sie sie mit den mitgelieferten Schrauben.
19. Mit dem mitgelieferten Kabel schließen Sie den (je nach zu prüfendem Modultyp
unterschiedlichen) passenden Ausgang der Einstrahlmesssonde am PYRA/CELL Eingang des
SOLAR-02 an.
20. Falls sie benutzt wird, befestigen Sie die Temperaturmesssonde PT300N mit Klebeband auf
der PV Modulrückseite und schließen sie am TEMP Eingang des SOLAR-02 an.
21. Wie in Abb. 9 illustriert, schließen Sie das Messgerät ans PV Modul oder an den String an.
Beachten Sie, dass der Minuspol des PV Moduls oder des Strings an den P1, C1 Messgeräte-
Eingängen und deren Pluspol an den P2, C2 Eingängen angeschlossen werden muss

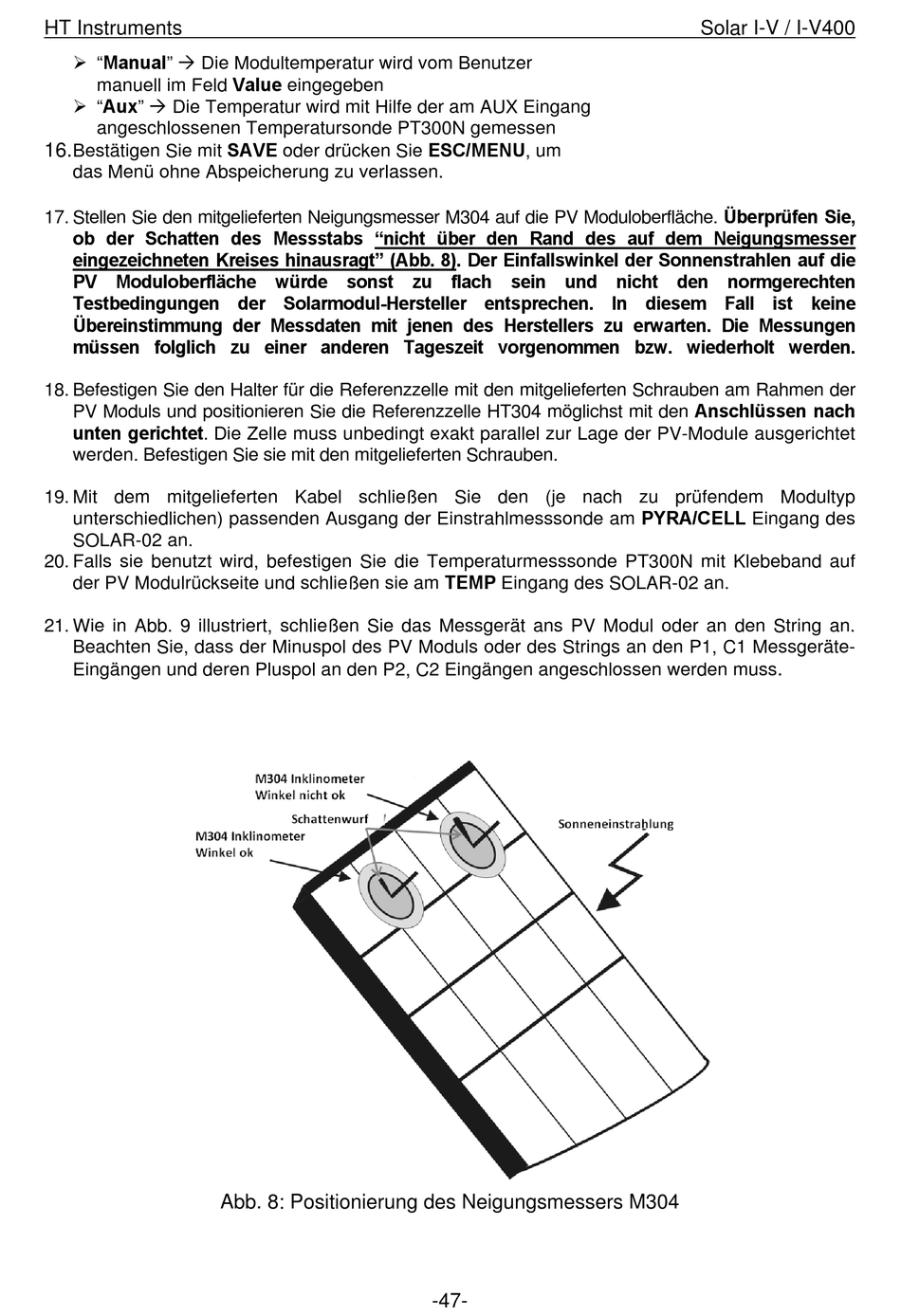

Abb. 8: Positionierung des Neigungsmessers M304
