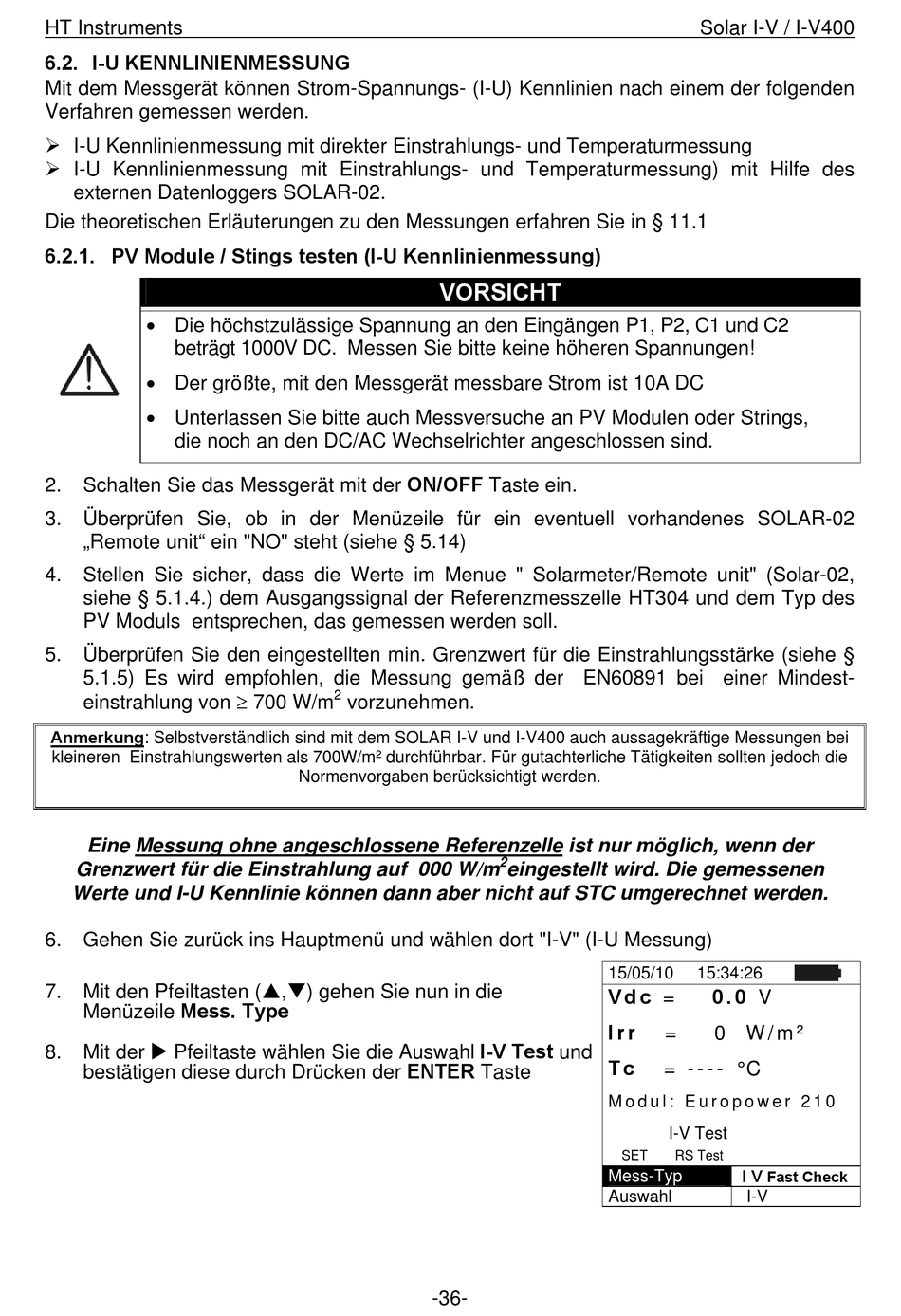

6.2. I-U KENNLINIENMESSUNG

Mit dem Messgerät können Strom-Spannungs- (I-U) Kennlinien nach einem der folgenden
Verfahren gemessen werden.
 I-U Kennlinienmessung mit direkter Einstrahlungs- und Temperaturmessung
 I-U Kennlinienmessung mit Einstrahlungs- und Temperaturmessung) mit Hilfe des
externen Datenloggers SOLAR-02.
Die theoretischen Erläuterungen zu den Messungen erfahren Sie in § 11.1

6.2.1. PV Module / Stings testen (I-U Kennlinienmessung)

 Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Messen Sie bitte keine höheren Spannungen!
 Der größte, mit den Messgerät messbare Strom ist 10A DC
 Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2.
3. Überprüfen Sie, ob in der Menüzeile für ein eventuell vorhandenes SOLAR-02
„Remote unit" ein "NO" steht (siehe § 5.14)
4. Stellen Sie sicher, dass die Werte im Menue " Solarmeter/Remote unit" (Solar-02,
siehe § 5.1.4.) dem Ausgangssignal der Referenzmesszelle HT304 und dem Typ des
PV Moduls entsprechen, das gemessen werden soll.
5. Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) Es wird empfohlen, die Messung gemäß der EN60891 bei einer Mindest-
einstrahlung von  700 W/m
Anmerkung: Selbstverständlich sind mit dem SOLAR I-V und I-V400 auch aussagekräftige Messungen bei
kleineren Einstrahlungswerten als 700W/m² durchführbar. Für gutachterliche Tätigkeiten sollten jedoch die
Eine Messung ohne angeschlossene Referenzelle ist nur möglich, wenn der
Grenzwert für die Einstrahlung auf 000 W/m
Werte und I-U Kennlinie können dann aber nicht auf STC umgerechnet werden.
6. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
7. Mit den Pfeiltasten (,) gehen Sie nun in die
Menüzeile Mess. Type
Mit der  Pfeiltaste wählen Sie die Auswahl I-V Test und
8.
bestätigen diese durch Drücken der ENTER Taste
VORSICHT
2
vorzunehmen.
Normenvorgaben berücksichtigt werden.
-36-
2
eingestellt wird. Die gemessenen
15/05/10
V d c =
I r r
=
T c
= - - - - ° C
M o d u l : E u r o p o w e r 2 1 0
I-V Test
SET
Mess-Typ
Auswahl
Solar I-V / I-V400
15:34:26
0 . 0 V
0 W / m ²
RS Test
I V
Fast Check
I-V
