HT Instruments
 Auto"  automatische Messung der Modultemperatur,
ermittelt aus der gemessenen Leerlaufspannung der Module
 "Manual"  Die Modultemperatur wird vom Benutzer
manuell eingegeben
 "Aux"  Die Temperatur wird mit Hilfe der am AUX Eingang
angeschlossenen Temperatursonde PT300N gemessen
Bestätigen Sie mit SAVE oder drücken Sie ESC/MENU, um
16.
das Menü ohne Abspeicherung zu verlassen.
17. Stellen Sie den mitgelieferten Neigungsmesser M304 auf die PV Moduloberfläche. Überprüfen Sie,
ob der Schatten des Messstabes "nicht über den Rand des auf dem Neigungsmesser
eingezeichneten Kreises hinausragt" (Abb. 6). Der Einfallswinkel der Sonnenstrahlen auf die
PV Moduloberfläche würde sonst zu flach sein und nicht den normgerechten
Testbedingungen der Solarmodul-Hersteller entsprechen. In diesem Fall ist keine
Übereinstimmung der SOLAR I-V Messdaten mit jenen des Herstellers zu erwarten. Die
Messungen müssen folglich zu einer anderen Tageszeit vorgenommen werden.
18.
Sie den Halter für die Referenzzelle mit den mitgelieferten Schrauben am
Befestigen
Rahmen der PV Moduls und stecken Sie die Referenzzelle HT304 möglichst mit den
Anschlüssen nach unten gerichtet auf den Halter. Die Zelle muss unbedingt exakt
parallel zur Lage der PV-Module ausgerichtet werden. Befestigen Sie sie mit den
mitgelieferten Schrauben.
19. Mit dem mitgelieferten Kabel schließen Sie den (je nach zu prüfendem Modultyp
unterschiedlichen) passenden Ausgang der Einstrahlmesssonde am PYRA/CELL Eingang
des SOLAR-02 an.
20. Falls benutzt, befestigen Sie die Temperatursonde PT300N mit Klebeband auf der PV
Modulrückseite und schließen sie das Anschlusskabel am TEMP Eingang des SOLAR-02 an.
21. Wie in Abb. 7 illustriert, schließen Sie das Messgerät an das PV Modul oder an den String an.
Beachten Sie, dass der Minuspol des PV Moduls oder des Strings an den P1, C1 Messgeräte-
Eingängen und deren Pluspol an den P2, C2 Eingängen angeschlossen werden muss.

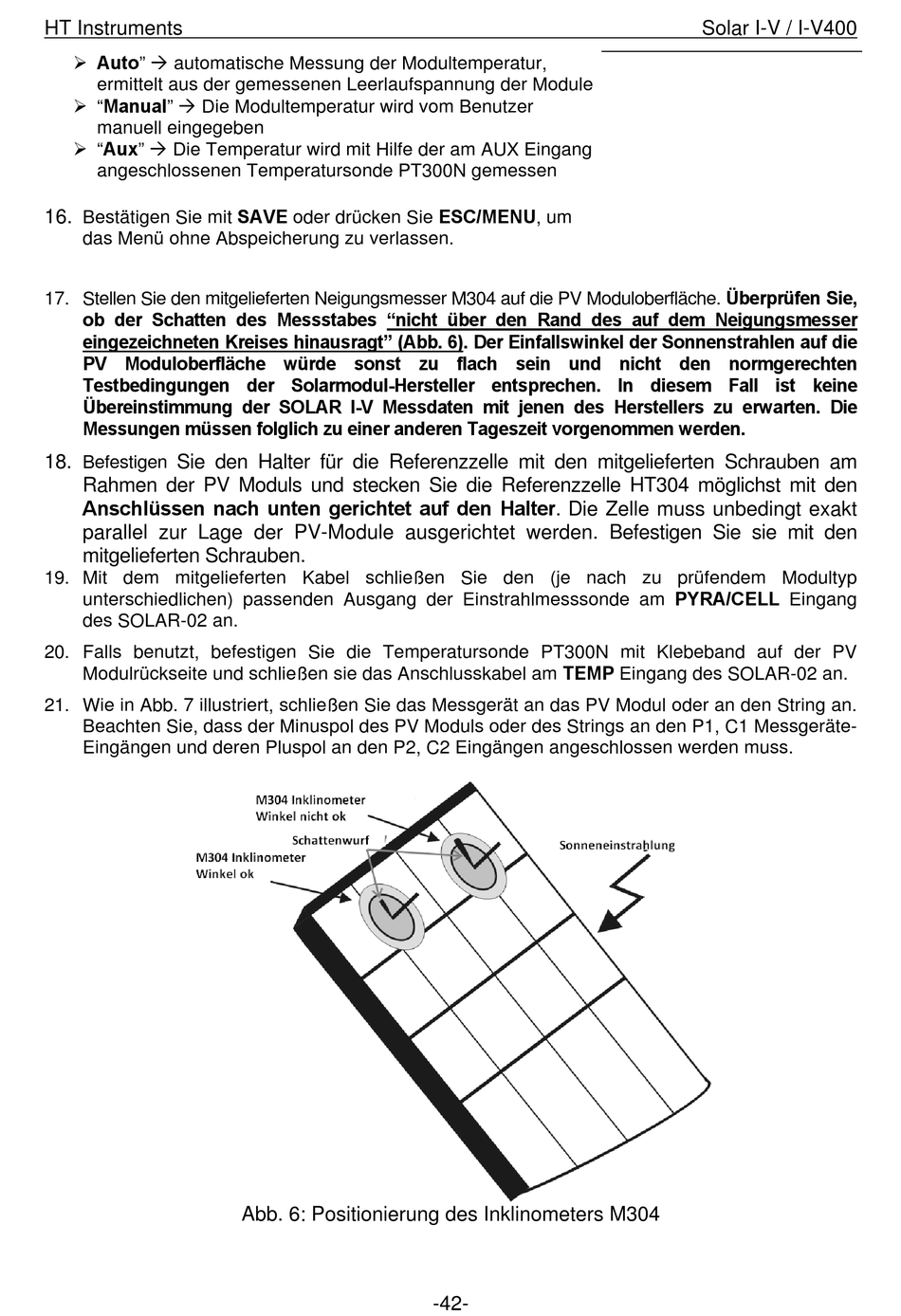

Abb. 6: Positionierung des Inklinometers M304
-42-
Solar I-V / I-V400
