HT Instruments I-V400 Benutzerhandbuch Seite 19

HT Instruments

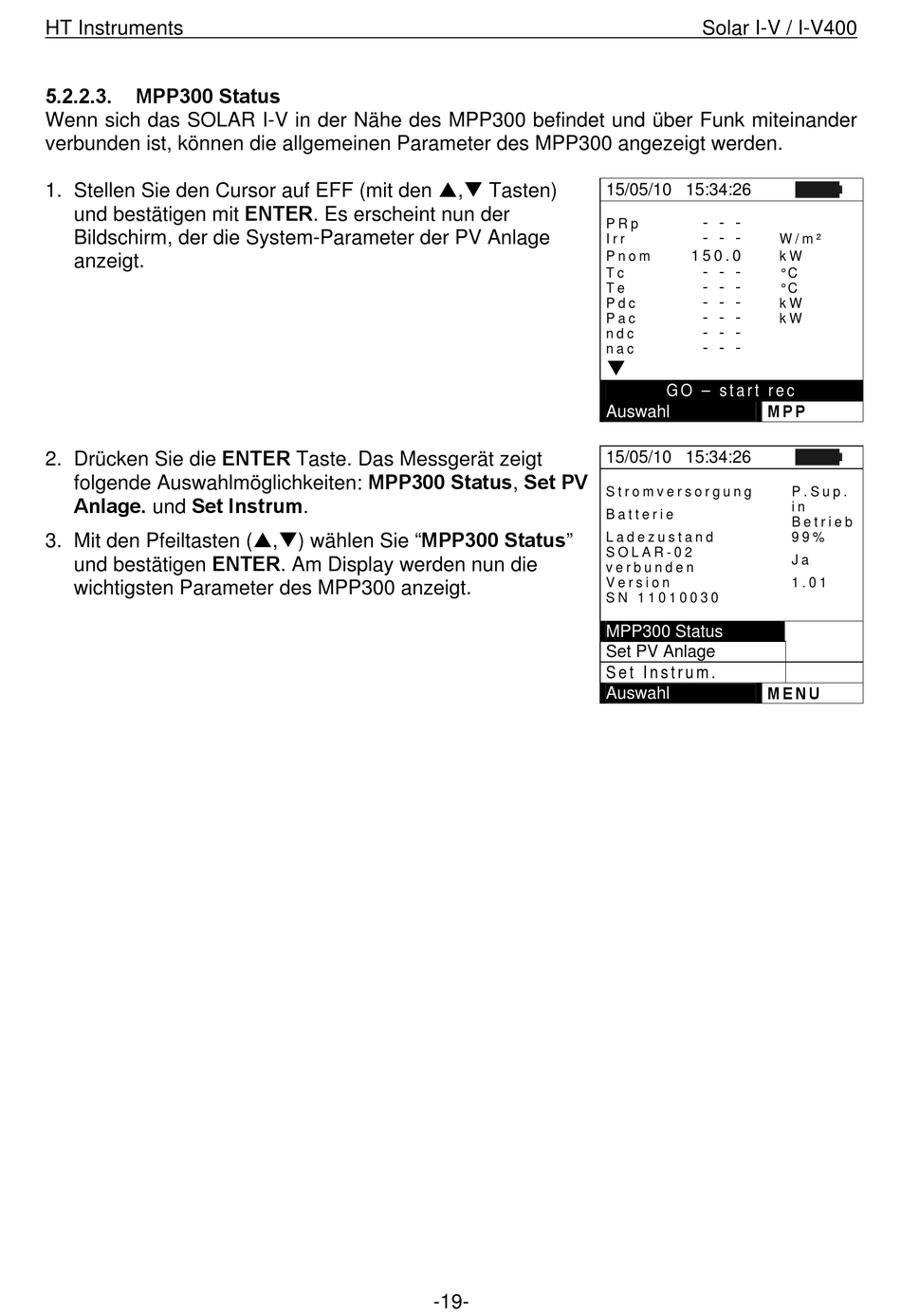

5.2.2.3. MPP300 Status
Wenn sich das SOLAR I-V in der Nähe des MPP300 befindet und über Funk miteinander
verbunden ist, können die allgemeinen Parameter des MPP300 angezeigt werden.
1. Stellen Sie den Cursor auf EFF (mit den , Tasten)
und bestätigen mit ENTER. Es erscheint nun der
Bildschirm, der die System-Parameter der PV Anlage
anzeigt.
2. Drücken Sie die ENTER Taste. Das Messgerät zeigt
folgende Auswahlmöglichkeiten: MPP300 Status, Set PV
Anlage. und Set Instrum.
3. Mit den Pfeiltasten (,) wählen Sie "MPP300 Status"
und bestätigen ENTER. Am Display werden nun die
wichtigsten Parameter des MPP300 anzeigt.
-19-
Solar I-V / I-V400
15/05/10 15:34:26
- - -
P R p
- - -
I r r
1 5 0 . 0
P n o m
- - -
T c
- - -
T e
- - -
P d c
- - -
P a c
- - -
n d c
- - -
n a c

G O – s t a r t r e c
M P P
Auswahl
15/05/10 15:34:26
S t r o m v e r s o r g u n g
B a t t e r i e
L a d e z u s t a n d
S O L A R - 0 2
v e r b u n d e n
V e r s i o n
S N 1 1 0 1 0 0 3 0
MPP300 Status
Set PV Anlage
S e t I n s t r u m .
M E N U
Auswahl
W / m ²
k W
° C
° C
k W
k W
P . S u p .
i n
B e t r i e b
9 9 %
J a
1 . 0 1
