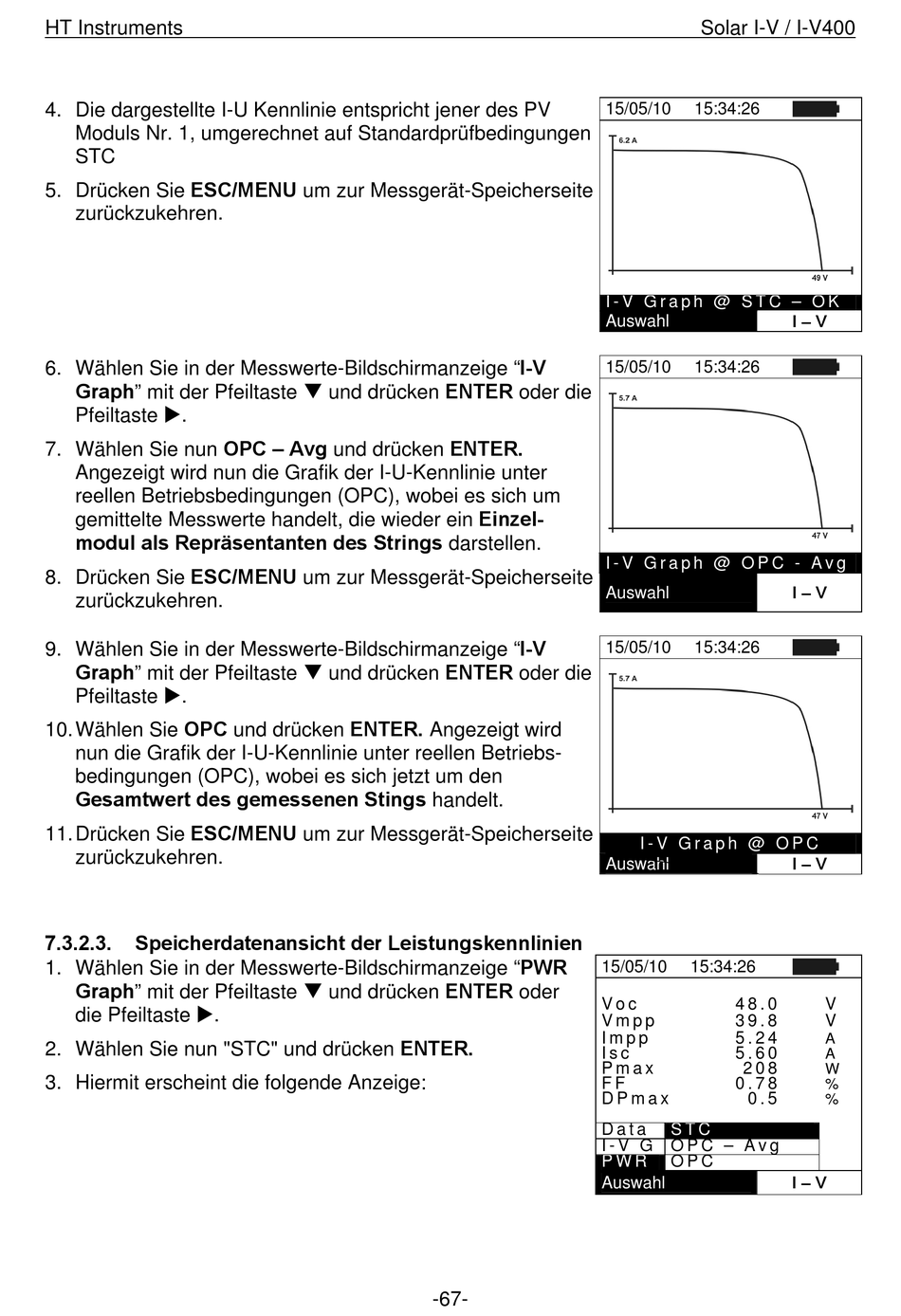

4. Die dargestellte I-U Kennlinie entspricht jener des PV
Moduls Nr. 1, umgerechnet auf Standardprüfbedingungen
STC
5. Drücken Sie ESC/MENU um zur Messgerät-Speicherseite
zurückzukehren.
6. Wählen Sie in der Messwerte-Bildschirmanzeige "I-V
Graph" mit der Pfeiltaste  und drücken ENTER oder die
Pfeiltaste .
7. Wählen Sie nun OPC – Avg und drücken ENTER.
Angezeigt wird nun die Grafik der I-U-Kennlinie unter
reellen Betriebsbedingungen (OPC), wobei es sich um
gemittelte Messwerte handelt, die wieder ein Einzel-
modul als Repräsentanten des Strings darstellen.
8. Drücken Sie ESC/MENU um zur Messgerät-Speicherseite
zurückzukehren.
9. Wählen Sie in der Messwerte-Bildschirmanzeige "I-V
Graph" mit der Pfeiltaste  und drücken ENTER oder die
Pfeiltaste .
10. Wählen Sie OPC und drücken ENTER. Angezeigt wird
nun die Grafik der I-U-Kennlinie unter reellen Betriebs-
bedingungen (OPC), wobei es sich jetzt um den
Gesamtwert des gemessenen Stings handelt.
11. Drücken Sie ESC/MENU um zur Messgerät-Speicherseite
zurückzukehren.
7.3.2.3.

Speicherdatenansicht der Leistungskennlinien

1. Wählen Sie in der Messwerte-Bildschirmanzeige "PWR
Graph" mit der Pfeiltaste  und drücken ENTER oder
die Pfeiltaste .
2. Wählen Sie nun "STC" und drücken ENTER.
3. Hiermit erscheint die folgende Anzeige:
15/05/10
V o c
V m p p
I m p p
I s c
P m a x
F F
D P m a x
D a t a
I - V G
P W R
Auswahl
