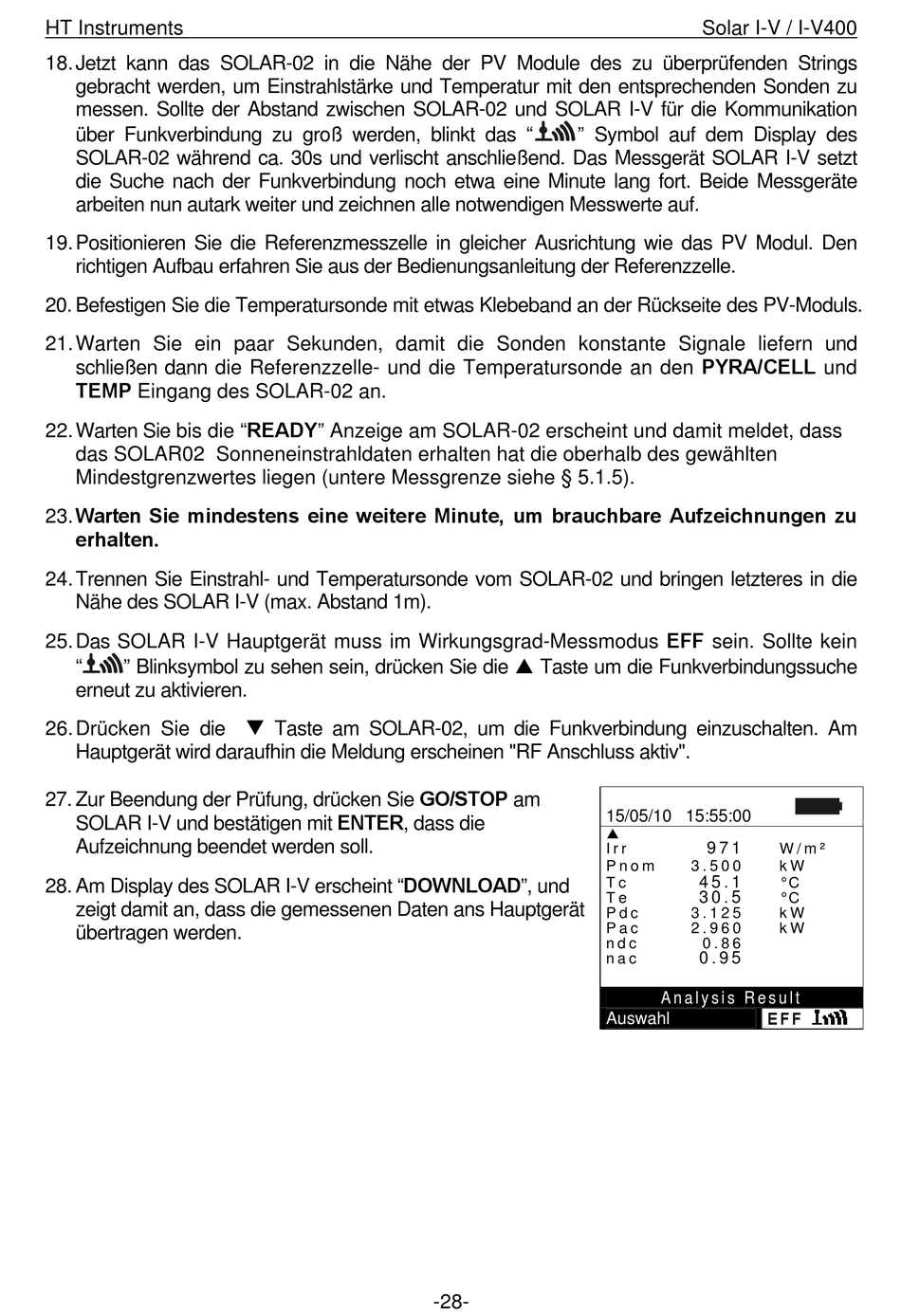

18. Jetzt kann das SOLAR-02 in die Nähe der PV Module des zu überprüfenden Strings
gebracht werden, um Einstrahlstärke und Temperatur mit den entsprechenden Sonden zu
messen. Sollte der Abstand zwischen SOLAR-02 und SOLAR I-V für die Kommunikation
über Funkverbindung zu groß werden, blinkt das "
SOLAR-02 während ca. 30s und verlischt anschließend. Das Messgerät SOLAR I-V setzt
die Suche nach der Funkverbindung noch etwa eine Minute lang fort. Beide Messgeräte
arbeiten nun autark weiter und zeichnen alle notwendigen Messwerte auf.
19. Positionieren Sie die Referenzmesszelle in gleicher Ausrichtung wie das PV Modul. Den
richtigen Aufbau erfahren Sie aus der Bedienungsanleitung der Referenzzelle.
20. Befestigen Sie die Temperatursonde mit etwas Klebeband an der Rückseite des PV-Moduls.
21. Warten Sie ein paar Sekunden, damit die Sonden konstante Signale liefern und
schließen dann die Referenzzelle- und die Temperatursonde an den PYRA/CELL und
TEMP Eingang des SOLAR-02 an.
22. Warten Sie bis die "READY" Anzeige am SOLAR-02 erscheint und damit meldet, dass
das SOLAR02 Sonneneinstrahldaten erhalten hat die oberhalb des gewählten
Mindestgrenzwertes liegen (untere Messgrenze siehe § 5.1.5).
23. Warten Sie mindestens eine weitere Minute, um brauchbare Aufzeichnungen zu
erhalten.
24. Trennen Sie Einstrahl- und Temperatursonde vom SOLAR-02 und bringen letzteres in die
Nähe des SOLAR I-V (max. Abstand 1m).
25. Das SOLAR I-V Hauptgerät muss im Wirkungsgrad-Messmodus EFF sein. Sollte kein
" Blinksymbol zu sehen sein, drücken Sie die  Taste um die Funkverbindungssuche
"
erneut zu aktivieren.
26. Drücken Sie die  Taste am SOLAR-02, um die Funkverbindung einzuschalten. Am
Hauptgerät wird daraufhin die Meldung erscheinen "RF Anschluss aktiv".
27. Zur Beendung der Prüfung, drücken Sie GO/STOP am
SOLAR I-V und bestätigen mit ENTER, dass die
Aufzeichnung beendet werden soll.
28. Am Display des SOLAR I-V erscheint "DOWNLOAD", und
zeigt damit an, dass die gemessenen Daten ans Hauptgerät
übertragen werden.
" Symbol auf dem Display des
