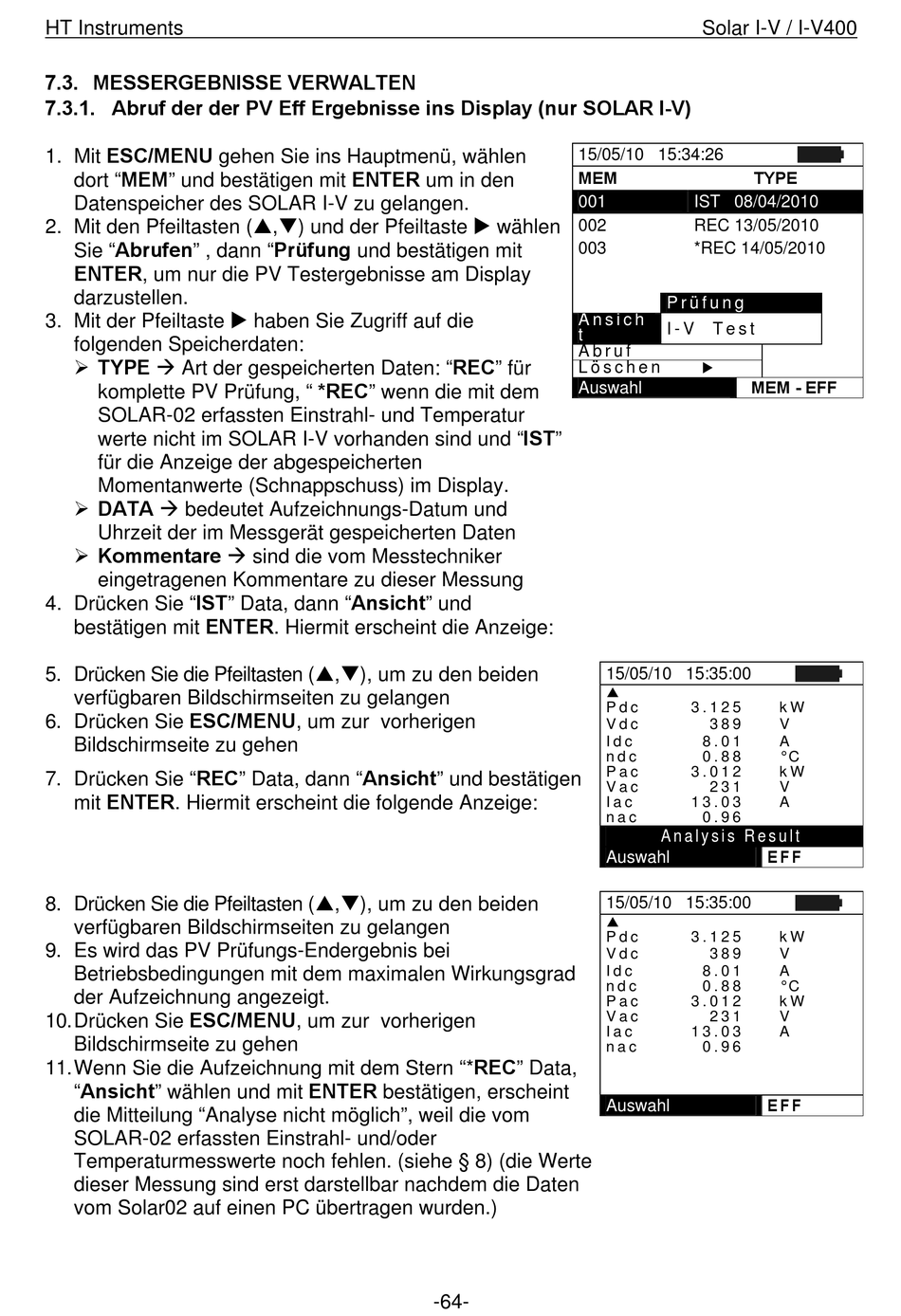

7.3. MESSERGEBNISSE VERWALTEN

7.3.1. Abruf der der PV Eff Ergebnisse ins Display (nur SOLAR I-V)

1. Mit ESC/MENU gehen Sie ins Hauptmenü, wählen
dort "MEM" und bestätigen mit ENTER um in den
Datenspeicher des SOLAR I-V zu gelangen.
2. Mit den Pfeiltasten (,) und der Pfeiltaste  wählen
Sie "Abrufen" , dann "Prüfung und bestätigen mit
ENTER, um nur die PV Testergebnisse am Display
darzustellen.
3. Mit der Pfeiltaste  haben Sie Zugriff auf die
folgenden Speicherdaten:
 TYPE  Art der gespeicherten Daten: "REC" für
komplette PV Prüfung, " *REC" wenn die mit dem
SOLAR-02 erfassten Einstrahl- und Temperatur
werte nicht im SOLAR I-V vorhanden sind und "IST"
für die Anzeige der abgespeicherten
Momentanwerte (Schnappschuss) im Display.
 DATA  bedeutet Aufzeichnungs-Datum und
Uhrzeit der im Messgerät gespeicherten Daten
 Kommentare  sind die vom Messtechniker
eingetragenen Kommentare zu dieser Messung
4. Drücken Sie "IST" Data, dann "Ansicht" und
bestätigen mit ENTER. Hiermit erscheint die Anzeige:
5. Drücken Sie die Pfeiltasten (,), um zu den beiden
verfügbaren Bildschirmseiten zu gelangen
6. Drücken Sie ESC/MENU, um zur vorherigen
Bildschirmseite zu gehen
7. Drücken Sie "REC" Data, dann "Ansicht" und bestätigen
mit ENTER. Hiermit erscheint die folgende Anzeige:
8. Drücken Sie die Pfeiltasten (,), um zu den beiden
verfügbaren Bildschirmseiten zu gelangen
9. Es wird das PV Prüfungs-Endergebnis bei
Betriebsbedingungen mit dem maximalen Wirkungsgrad
der Aufzeichnung angezeigt.
10. Drücken Sie ESC/MENU, um zur vorherigen
Bildschirmseite zu gehen
11. Wenn Sie die Aufzeichnung mit dem Stern "*REC" Data,
"Ansicht" wählen und mit ENTER bestätigen, erscheint
die Mitteilung "Analyse nicht möglich", weil die vom
SOLAR-02 erfassten Einstrahl- und/oder
Temperaturmesswerte noch fehlen. (siehe § 8) (die Werte
dieser Messung sind erst darstellbar nachdem die Daten
vom Solar02 auf einen PC übertragen wurden.)
15/05/10 15:34:26
MEM
001
002
003
A n s i c h
t
A b r u f
L ö s c h e n
Auswahl
-64-
Solar I-V / I-V400
TYPE
IST 08/04/2010
REC 13/05/2010
*REC 14/05/2010
P r ü f u n g
I - V T e s t

MEM - EFF
15/05/10 15:35:00

P d c 3 . 1 2 5
V d c 3 8 9
I d c 8 . 0 1
n d c 0 . 8 8
P a c 3 . 0 1 2
V a c 2 3 1
I a c 1 3 . 0 3
n a c 0 . 9 6
A n a l y s i s R e s u l t
E F F
Auswahl
15/05/10 15:35:00

P d c 3 . 1 2 5
V d c 3 8 9
I d c 8 . 0 1
n d c 0 . 8 8
P a c 3 . 0 1 2
V a c 2 3 1
I a c 1 3 . 0 3
n a c 0 . 9 6
E F F
Auswahl
k W
V
A
° C
k W
V
A
k W
V
A
° C
k W
V
A
