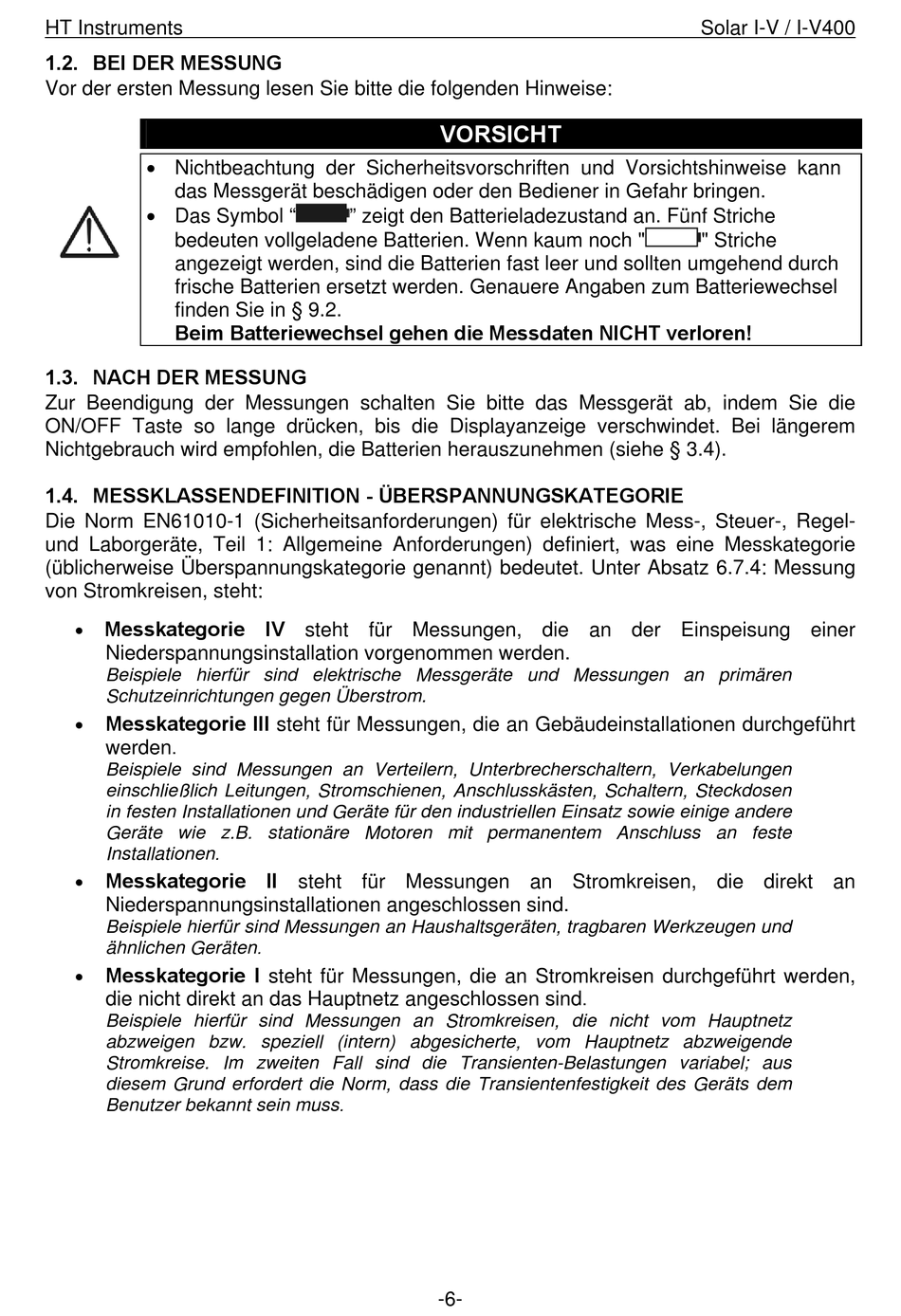

1.2. BEI DER MESSUNG

Vor der ersten Messung lesen Sie bitte die folgenden Hinweise:
 Nichtbeachtung der Sicherheitsvorschriften und Vorsichtshinweise kann
das Messgerät beschädigen oder den Bediener in Gefahr bringen.
 Das Symbol "
bedeuten vollgeladene Batterien. Wenn kaum noch "
angezeigt werden, sind die Batterien fast leer und sollten umgehend durch
frische Batterien ersetzt werden. Genauere Angaben zum Batteriewechsel
finden Sie in § 9.2.
Beim Batteriewechsel gehen die Messdaten NICHT verloren!

1.3. NACH DER MESSUNG

Zur Beendigung der Messungen schalten Sie bitte das Messgerät ab, indem Sie die
ON/OFF Taste so lange drücken, bis die Displayanzeige verschwindet. Bei längerem
Nichtgebrauch wird empfohlen, die Batterien herauszunehmen (siehe § 3.4).
1.4. MESSKLASSENDEFINITION - ÜBERSPANNUNGSKATEGORIE
Die Norm EN61010-1 (Sicherheitsanforderungen) für elektrische Mess-, Steuer-, Regel-
und Laborgeräte, Teil 1: Allgemeine Anforderungen) definiert, was eine Messkategorie
(üblicherweise Überspannungskategorie genannt) bedeutet. Unter Absatz 6.7.4: Messung
von Stromkreisen, steht:
 Messkategorie IV steht für Messungen, die an der Einspeisung einer
Niederspannungsinstallation vorgenommen werden.
Beispiele hierfür sind elektrische Messgeräte und Messungen an primären
Schutzeinrichtungen gegen Überstrom.

Messkategorie III steht für Messungen, die an Gebäudeinstallationen durchgeführt
werden
.
Beispiele sind Messungen an Verteilern, Unterbrecherschaltern, Verkabelungen
einschließlich Leitungen, Stromschienen, Anschlusskästen, Schaltern, Steckdosen
in festen Installationen und Geräte für den industriellen Einsatz sowie einige andere
Geräte wie z.B. stationäre Motoren mit permanentem Anschluss an feste
Installationen
.
 Messkategorie II steht für Messungen an Stromkreisen, die direkt an
Niederspannungsinstallationen angeschlossen sind.
Beispiele hierfür sind Messungen an Haushaltsgeräten, tragbaren Werkzeugen und
ähnlichen Geräten
 Messkategorie I steht für Messungen, die an Stromkreisen durchgeführt werden,
die nicht direkt an das Hauptnetz angeschlossen sind
Beispiele hierfür sind Messungen an Stromkreisen, die nicht vom Hauptnetz
abzweigen bzw. speziell (intern) abgesicherte, vom Hauptnetz abzweigende
Stromkreise. Im zweiten Fall sind die Transienten-Belastungen variabel; aus
diesem Grund erfordert die Norm, dass die Transientenfestigkeit des Geräts dem
Benutzer bekannt sein muss
" zeigt den Batterieladezustand an. Fünf Striche
.
.
VORSICHT
.
-6-
Solar I-V / I-V400
" Striche
