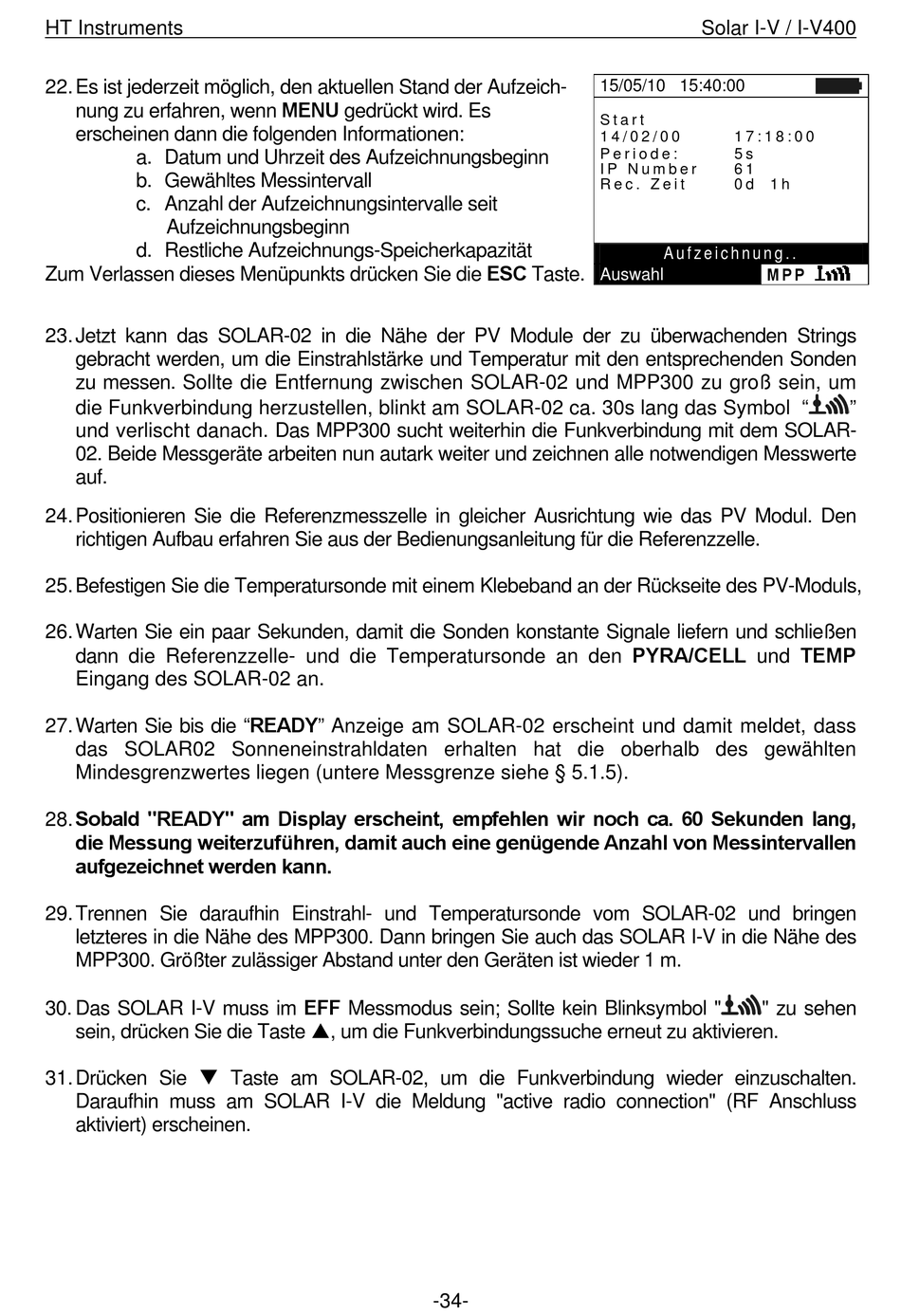

22. Es ist jederzeit möglich, den aktuellen Stand der Aufzeich-
nung zu erfahren, wenn MENU gedrückt wird. Es
erscheinen dann die folgenden Informationen:
a. Datum und Uhrzeit des Aufzeichnungsbeginn
b. Gewähltes Messintervall
c. Anzahl der Aufzeichnungsintervalle seit
Aufzeichnungsbeginn
d. Restliche Aufzeichnungs-Speicherkapazität
Zum Verlassen dieses Menüpunkts drücken Sie die ESC Taste.
23. Jetzt kann das SOLAR-02 in die Nähe der PV Module der zu überwachenden Strings
gebracht werden, um die Einstrahlstärke und Temperatur mit den entsprechenden Sonden
zu messen. Sollte die Entfernung zwischen SOLAR-02 und MPP300 zu groß sein, um
die Funkverbindung herzustellen, blinkt am SOLAR-02 ca. 30s lang das Symbol "
und verlischt danach. Das MPP300 sucht weiterhin die Funkverbindung mit dem SOLAR-
02. Beide Messgeräte arbeiten nun autark weiter und zeichnen alle notwendigen Messwerte
auf.
24. Positionieren Sie die Referenzmesszelle in gleicher Ausrichtung wie das PV Modul. Den
richtigen Aufbau erfahren Sie aus der Bedienungsanleitung für die Referenzzelle.
25. Befestigen Sie die Temperatursonde mit einem Klebeband an der Rückseite des PV-Moduls,
26. Warten Sie ein paar Sekunden, damit die Sonden konstante Signale liefern und schließen
dann die Referenzzelle- und die Temperatursonde an den PYRA/CELL und TEMP
Eingang des SOLAR-02 an.
27. Warten Sie bis die "READY" Anzeige am SOLAR-02 erscheint und damit meldet, dass
das SOLAR02 Sonneneinstrahldaten erhalten hat die oberhalb des gewählten
Mindesgrenzwertes liegen (untere Messgrenze siehe § 5.1.5).
28. Sobald "READY" am Display erscheint, empfehlen wir noch ca. 60 Sekunden lang,
die Messung weiterzuführen, damit auch eine genügende Anzahl von Messintervallen
aufgezeichnet werden kann.
29. Trennen Sie daraufhin Einstrahl- und Temperatursonde vom SOLAR-02 und bringen
letzteres in die Nähe des MPP300. Dann bringen Sie auch das SOLAR I-V in die Nähe des
MPP300. Größter zulässiger Abstand unter den Geräten ist wieder 1 m.
30. Das SOLAR I-V muss im EFF Messmodus sein; Sollte kein Blinksymbol "
sein, drücken Sie die Taste , um die Funkverbindungssuche erneut zu aktivieren.
31. Drücken Sie  Taste am SOLAR-02, um die Funkverbindung wieder einzuschalten.
Daraufhin muss am SOLAR I-V die Meldung "active radio connection" (RF Anschluss
aktiviert) erscheinen.
15/05/10 15:40:00
S t a r t
1 4 / 0 2 / 0 0
P e r i o d e :
I P N u m b e r
R e c . Z e i t
Auswahl
-34-
Solar I-V / I-V400
1 7 : 1 8 : 0 0
5 s
6 1
0 d 1 h
A u f z e i c h n u n g . .
M P P
" zu sehen
"
