HT Instruments I-V400 Benutzerhandbuch Seite 48

HT Instruments
22. Sie erhalten eine Anzeige, die der nebenstehenden
ähnelt, wobei:
 Vdc = DC Leerlaufspannung des PV Moduls /Strings
 Irr = mit der Referenzzelle gemessene Einstrahlstärke
 Tc = Temperatur des PV Moduls. In diesem Feld sind
die folgenden Optionen verfügbar:
 AUTO  automatische Temperaturmessmethode
 MAN  manuell eingegebene Temperatur
 Aux mit Sonde zu messende Temperatur
 Modul = Typ des gewählten Moduls
 Temp = Temperaturmessmethode PV Modul
 Die konstante Displayanzeige "
eine stabile Funkverbindung mit dem SOLAR-02
besteht.
23. Drücken Sie ENTER, wählen "Aufz. starten."
(Aufzeichnung starten) und bestätigen mit ENTER.
Im Display erscheint die Mitteilung "Remote unit
recording..." (Solar 02 zeichnet Messwerte auf). Die zur
Ermittlung der I-U Kennlinie auf STC benötigten
Messwerte werden nun im SOLAR-02 gespeichert und
können, nach Ende des Messvorgangs, im Messgerät
verarbeitet und als Kennlinie dargestellt werden, sobald
beide Geräte wieder Funkverbindung haben und die im
SOLAR-02 gespeicherten Daten an das I-V400 bzw.
SOLAR I-V übertragen wurden.
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.3) ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
24. Drücken Sie GO/STOP zum Starten der Messung. Wenn

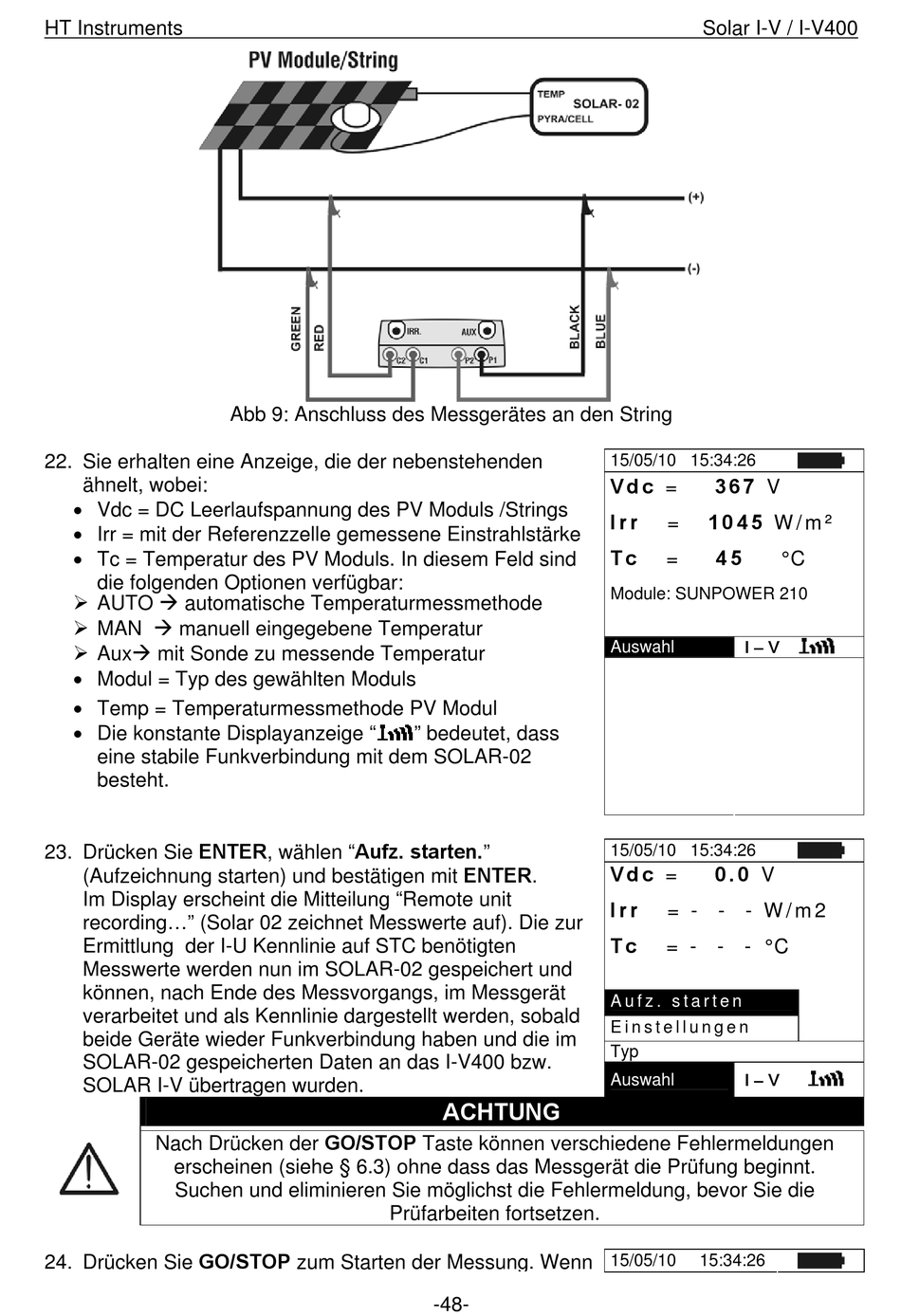

Abb 9: Anschluss des Messgerätes an den String
Prüfarbeiten fortsetzen.
" bedeutet, dass
ACHTUNG
-48-
Solar I-V / I-V400
15/05/10 15:34:26
V d c = 3 6 7 V
I r r 1 0 4 5 W / m ²
=
T c 4 5
= ° C
Module: SUNPOWER 210
I – V
Auswahl
15/05/10 15:34:26
V d c = 0 . 0 V
I r r
= - - - W / m 2
T c
= - - - ° C
A u f z . s t a r t e n
E i n s t e l l u n g e n
Typ
I – V
Auswahl
15/05/10 15:34:26
