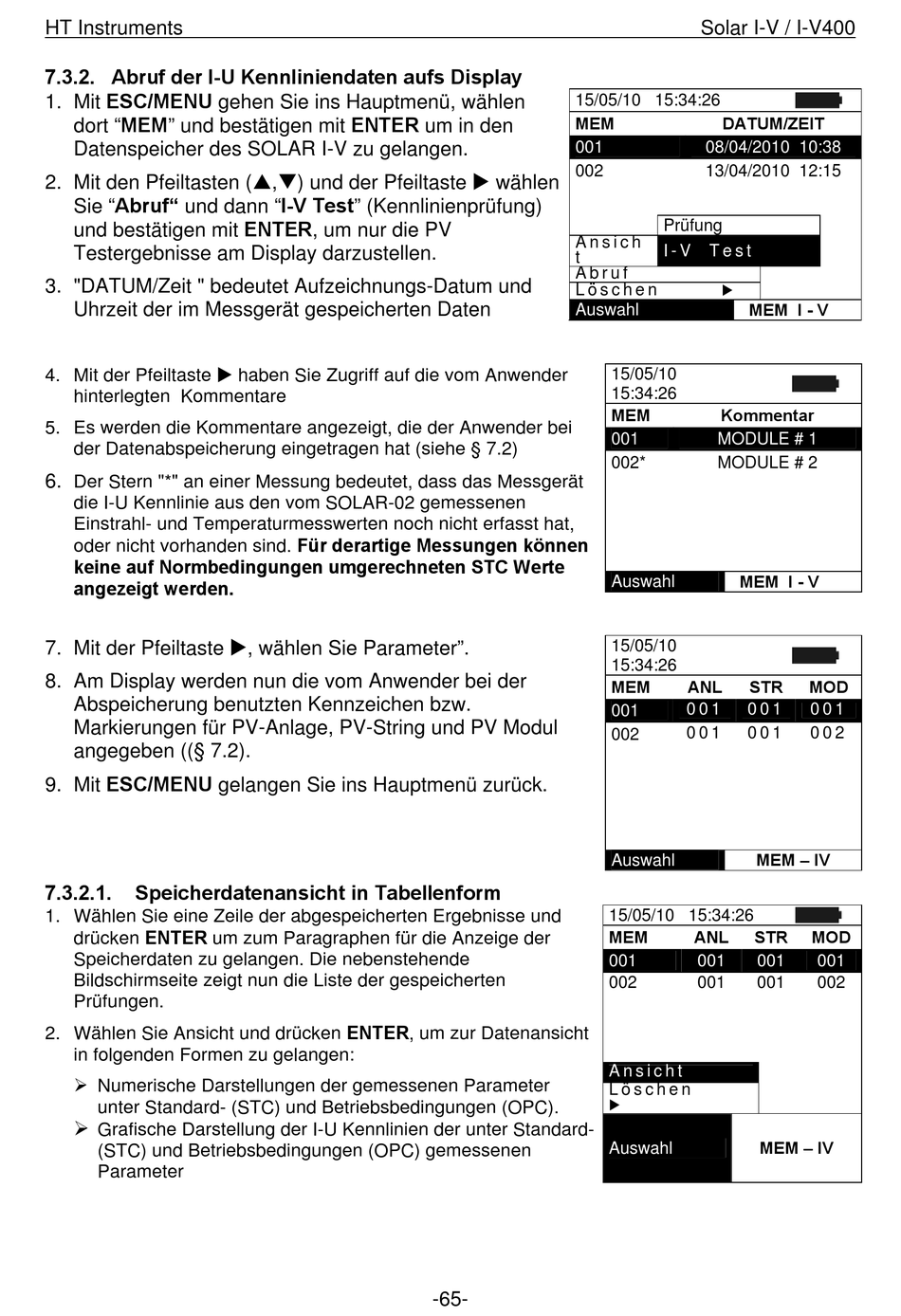

7.3.2. Abruf der I-U Kennliniendaten aufs Display

1. Mit ESC/MENU gehen Sie ins Hauptmenü, wählen
dort "MEM" und bestätigen mit ENTER um in den
Datenspeicher des SOLAR I-V zu gelangen.
2. Mit den Pfeiltasten (,) und der Pfeiltaste  wählen
Sie "Abruf" und dann "I-V Test" (Kennlinienprüfung)
und bestätigen mit ENTER, um nur die PV
Testergebnisse am Display darzustellen.
3. "DATUM/Zeit " bedeutet Aufzeichnungs-Datum und
Uhrzeit der im Messgerät gespeicherten Daten
4. Mit der Pfeiltaste  haben Sie Zugriff auf die vom Anwender
hinterlegten Kommentare
5. Es werden die Kommentare angezeigt, die der Anwender bei
der Datenabspeicherung eingetragen hat (siehe § 7.2)
6.
Der Stern "*" an einer Messung bedeutet, dass das Messgerät
die I-U Kennlinie aus den vom SOLAR-02 gemessenen
Einstrahl- und Temperaturmesswerten noch nicht erfasst hat,
oder nicht vorhanden sind. Für derartige Messungen können
keine auf Normbedingungen umgerechneten STC Werte
angezeigt werden.
7. Mit der Pfeiltaste , wählen Sie Parameter".
8. Am Display werden nun die vom Anwender bei der
Abspeicherung benutzten Kennzeichen bzw.
Markierungen für PV-Anlage, PV-String und PV Modul
angegeben ((§ 7.2).
9. Mit ESC/MENU gelangen Sie ins Hauptmenü zurück.
7.3.2.1.

Speicherdatenansicht in Tabellenform

1. Wählen Sie eine Zeile der abgespeicherten Ergebnisse und
drücken ENTER um zum Paragraphen für die Anzeige der
Speicherdaten zu gelangen. Die nebenstehende
Bildschirmseite zeigt nun die Liste der gespeicherten
Prüfungen.
2. Wählen Sie Ansicht und drücken ENTER, um zur Datenansicht
in folgenden Formen zu gelangen:
 Numerische Darstellungen der gemessenen Parameter
unter Standard- (STC) und Betriebsbedingungen (OPC).

Grafische Darstellung der I-U Kennlinien der unter Standard-
(STC) und Betriebsbedingungen (OPC) gemessenen
Parameter
