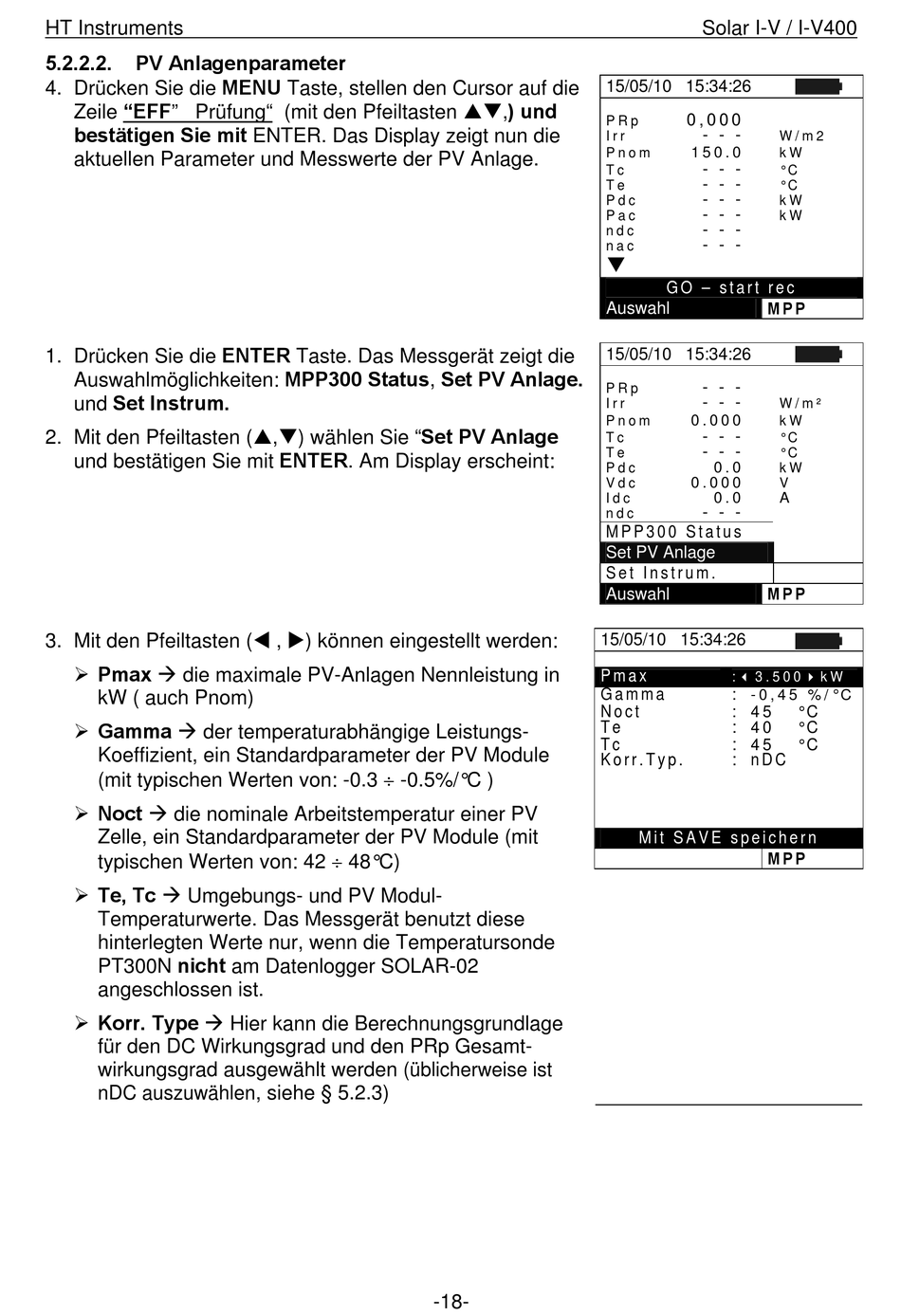

5.2.2.2. PV Anlagenparameter
4. Drücken Sie die MENU Taste, stellen den Cursor auf die
Zeile "EFF" Prüfung" (mit den Pfeiltasten ,) und
bestätigen Sie mit ENTER. Das Display zeigt nun die
aktuellen Parameter und Messwerte der PV Anlage.
1. Drücken Sie die ENTER Taste. Das Messgerät zeigt die
Auswahlmöglichkeiten: MPP300 Status, Set PV Anlage.
und Set Instrum.
2. Mit den Pfeiltasten (,) wählen Sie "Set PV Anlage
und bestätigen Sie mit ENTER. Am Display erscheint:
3. Mit den Pfeiltasten ( , ) können eingestellt werden:
 Pmax  die maximale PV-Anlagen Nennleistung in
kW ( auch Pnom)
 Gamma  der temperaturabhängige Leistungs-
Koeffizient, ein Standardparameter der PV Module
(mit typischen Werten von: -0.3  -0.5%/°C )
 Noct  die nominale Arbeitstemperatur einer PV
Zelle, ein Standardparameter der PV Module (mit
typischen Werten von: 42  48°C)
 Te, Tc  Umgebungs- und PV Modul-
Temperaturwerte. Das Messgerät benutzt diese
hinterlegten Werte nur, wenn die Temperatursonde
PT300N nicht am Datenlogger SOLAR-02
angeschlossen ist.
 Korr. Type  Hier kann die Berechnungsgrundlage
für den DC Wirkungsgrad und den PRp Gesamt-
wirkungsgrad ausgewählt werden (üblicherweise ist
nDC auszuwählen , siehe § 5.2.3)
