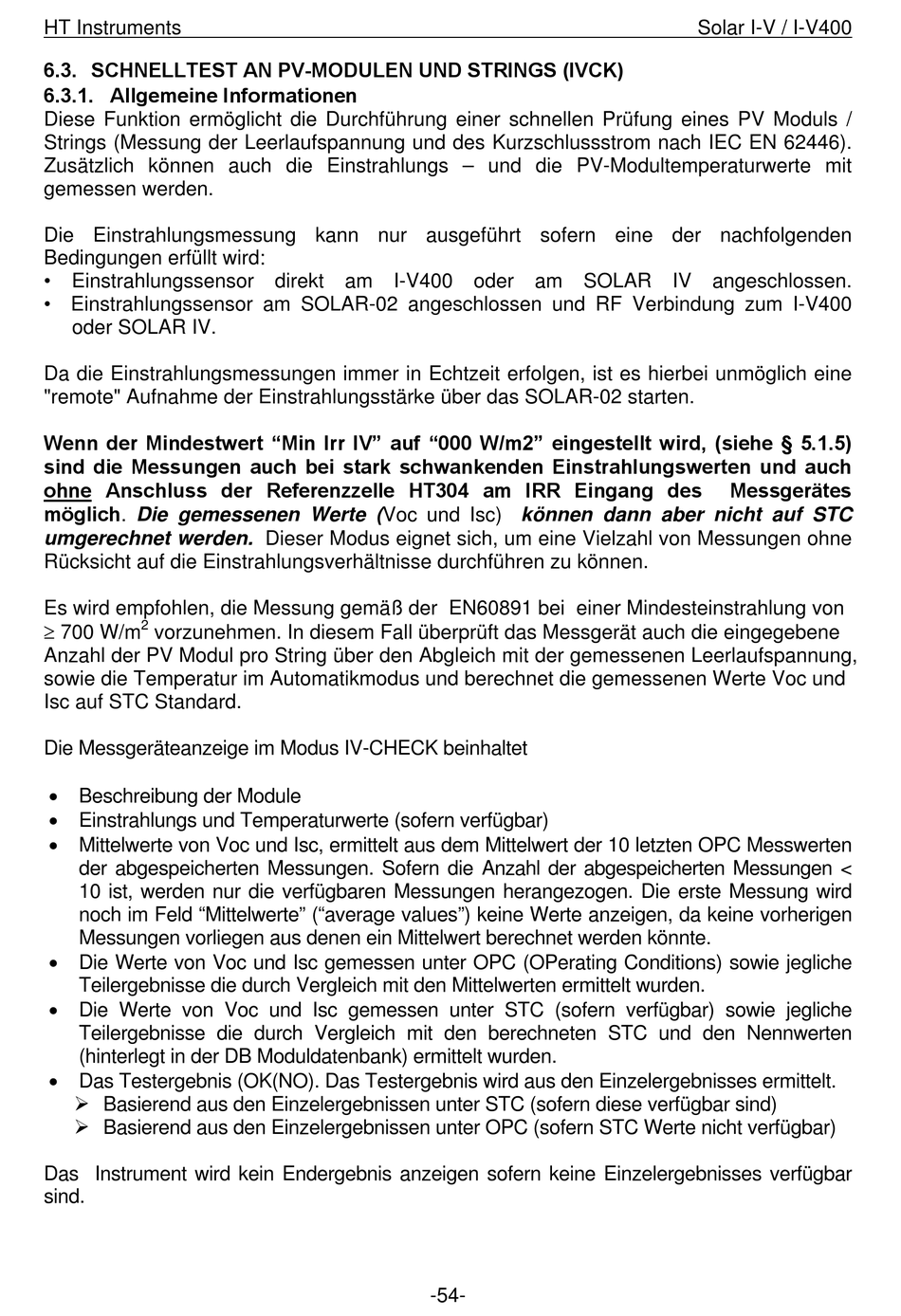

6.3. SCHNELLTEST AN PV-MODULEN UND STRINGS (IVCK)

6.3.1. Allgemeine Informationen

Diese Funktion ermöglicht die Durchführung einer schnellen Prüfung eines PV Moduls /
Strings (Messung der Leerlaufspannung und des Kurzschlussstrom nach IEC EN 62446).
Zusätzlich können auch die Einstrahlungs – und die PV-Modultemperaturwerte mit
gemessen werden.
Die Einstrahlungsmessung kann nur ausgeführt sofern eine der nachfolgenden
Bedingungen erfüllt wird:
• Einstrahlungssensor direkt am I-V400 oder am SOLAR IV angeschlossen.
• Einstrahlungssensor am SOLAR-02 angeschlossen und RF Verbindung zum I-V400
oder SOLAR IV.
Da die Einstrahlungsmessungen immer in Echtzeit erfolgen, ist es hierbei unmöglich eine
"remote" Aufnahme der Einstrahlungsstärke über das SOLAR-02 starten.
Wenn der Mindestwert "Min Irr IV" auf "000 W/m2" eingestellt wird, (siehe § 5.1.5)
sind die Messungen auch bei stark schwankenden Einstrahlungswerten und auch
ohne Anschluss der Referenzzelle HT304 am IRR Eingang des
möglich. Die gemessenen Werte (Voc und Isc) können dann aber nicht auf STC
umgerechnet werden. Dieser Modus eignet sich, um eine Vielzahl von Messungen ohne
Rücksicht auf die Einstrahlungsverhältnisse durchführen zu können.
Es wird empfohlen, die Messung gemäß der EN60891 bei einer Mindesteinstrahlung von
 700 W/m
2
vorzunehmen. In diesem Fall überprüft das Messgerät auch die eingegebene
Anzahl der PV Modul pro String über den Abgleich mit der gemessenen Leerlaufspannung,
sowie die Temperatur im Automatikmodus und berechnet die gemessenen Werte Voc und
Isc auf STC Standard.
Die Messgeräteanzeige im Modus IV-CHECK beinhaltet
 Beschreibung der Module
 Einstrahlungs und Temperaturwerte (sofern verfügbar)
 Mittelwerte von Voc und Isc, ermittelt aus dem Mittelwert der 10 letzten OPC Messwerten
der abgespeicherten Messungen. Sofern die Anzahl der abgespeicherten Messungen <
10 ist, werden nur die verfügbaren Messungen herangezogen. Die erste Messung wird
noch im Feld "Mittelwerte" ("average values") keine Werte anzeigen, da keine vorherigen
Messungen vorliegen aus denen ein Mittelwert berechnet werden könnte.
 Die Werte von Voc und Isc gemessen unter OPC (OPerating Conditions) sowie jegliche
Teilergebnisse die durch Vergleich mit den Mittelwerten ermittelt wurden.
 Die Werte von Voc und Isc gemessen unter STC (sofern verfügbar) sowie jegliche
Teilergebnisse die durch Vergleich mit den berechneten STC und den Nennwerten
(hinterlegt in der DB Moduldatenbank) ermittelt wurden.
 Das Testergebnis (OK(NO). Das Testergebnis wird aus den Einzelergebnisses ermittelt.
 Basierend aus den Einzelergebnissen unter STC (sofern diese verfügbar sind)
 Basierend aus den Einzelergebnissen unter OPC (sofern STC Werte nicht verfügbar)
Das Instrument wird kein Endergebnis anzeigen sofern keine Einzelergebnisses verfügbar
sind.
