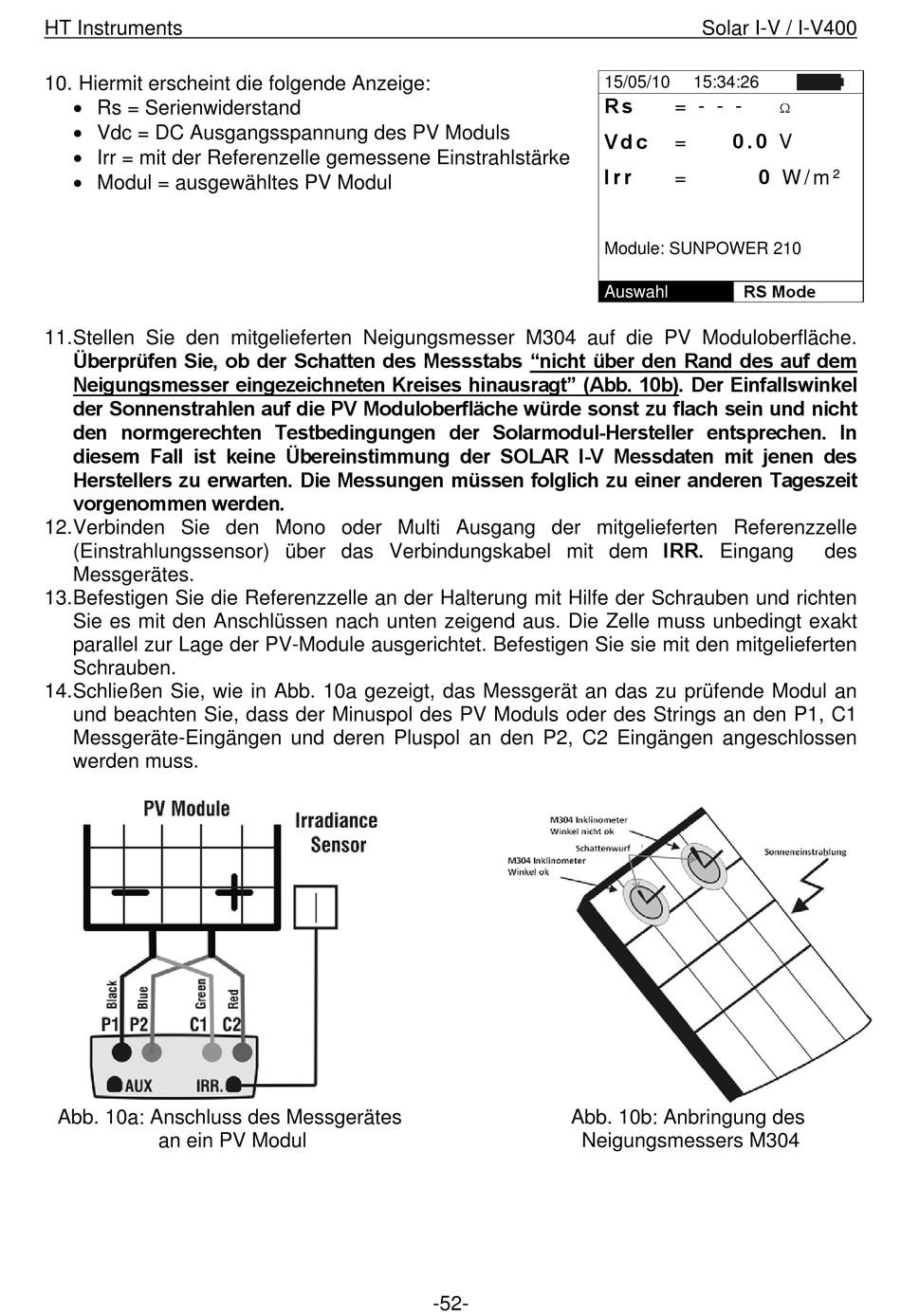

HT Instruments I-V400 Benutzerhandbuch Seite 52

HT Instruments
10. Hiermit erscheint die folgende Anzeige:
 Rs = Serienwiderstand
 Vdc = DC Ausgangsspannung des PV Moduls
 Irr = mit der Referenzelle gemessene Einstrahlstärke
 Modul = ausgewähltes PV Modul
11. Stellen Sie den mitgelieferten Neigungsmesser M304 auf die PV Moduloberfläche.
Überprüfen Sie, ob der Schatten des Messstabs "nicht über den Rand des auf dem
Neigungsmesser eingezeichneten Kreises hinausragt" (Abb. 10b). Der Einfallswinkel
der Sonnenstrahlen auf die PV Moduloberfläche würde sonst zu flach sein und nicht
den normgerechten Testbedingungen der Solarmodul-Hersteller entsprechen. In
diesem Fall ist keine Übereinstimmung der SOLAR I-V Messdaten mit jenen des
Herstellers zu erwarten. Die Messungen müssen folglich zu einer anderen Tageszeit
vorgenommen werden.
12. Verbinden Sie den Mono oder Multi Ausgang der mitgelieferten Referenzzelle
(Einstrahlungssensor) über das Verbindungskabel mit dem IRR. Eingang
Messgerätes.
13. Befestigen Sie die Referenzzelle an der Halterung mit Hilfe der Schrauben und richten
Sie es mit den Anschlüssen nach unten zeigend aus. Die Zelle muss unbedingt exakt
parallel zur Lage der PV-Module ausgerichtet. Befestigen Sie sie mit den mitgelieferten
Schrauben.
14. Schließen Sie, wie in Abb. 10a gezeigt, das Messgerät an das zu prüfende Modul an
und beachten Sie, dass der Minuspol des PV Moduls oder des Strings an den P1, C1
Messgeräte-Eingängen und deren Pluspol an den P2, C2 Eingängen angeschlossen
werden muss.
Abb. 10a: Anschluss des Messgerätes
an ein PV Modul
Abb. 10b: Anbringung des
Neigungsmessers M304
-52-
Solar I-V / I-V400
15/05/10 15:34:26
R s
= - - -
0 . 0 V
V d c
=
I r r 0 W / m ²
=
Module: SUNPOWER 210
RS Mode
Auswahl

des
