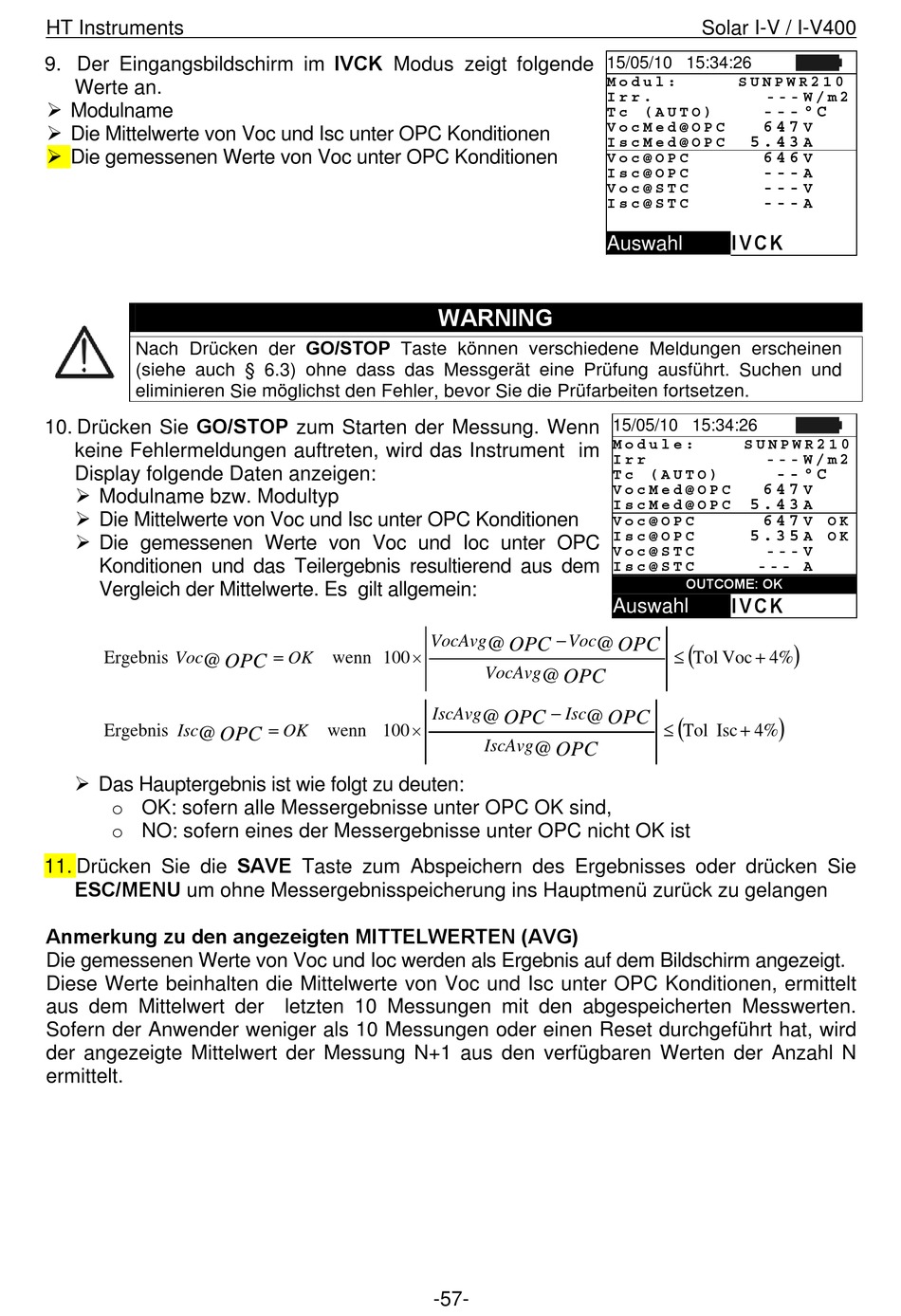

HT Instruments I-V400 Benutzerhandbuch Seite 57

HT Instruments
9. Der Eingangsbildschirm im IVCK Modus zeigt folgende
Werte an.
 Modulname
 Die Mittelwerte von Voc und Isc unter OPC Konditionen
 Die gemessenen Werte von Voc unter OPC Konditionen
Nach Drücken der GO/STOP Taste können verschiedene Meldungen erscheinen
(siehe auch § 6.3) ohne dass das Messgerät eine Prüfung ausführt. Suchen und
eliminieren Sie möglichst den Fehler, bevor Sie die Prüfarbeiten fortsetzen.
10. Drücken Sie GO/STOP zum Starten der Messung. Wenn
keine Fehlermeldungen auftreten, wird das Instrument im
Display folgende Daten anzeigen:
 Modulname bzw. Modultyp
 Die Mittelwerte von Voc und Isc unter OPC Konditionen
 Die gemessenen Werte von Voc und Ioc unter OPC
Konditionen und das Teilergebnis resultierend aus dem
Vergleich der Mittelwerte. Es gilt allgemein:
Ergebnis Voc
@
Ergebnis Isc
@
 Das Hauptergebnis ist wie folgt zu deuten:
o OK: sofern alle Messergebnisse unter OPC OK sind,
o NO: sofern eines der Messergebnisse unter OPC nicht OK ist
11. Drücken Sie die SAVE Taste zum Abspeichern des Ergebnisses oder drücken Sie
ESC/MENU um ohne Messergebnisspeicherung ins Hauptmenü zurück zu gelangen
Anmerkung zu den angezeigten MITTELWERTEN (AVG)
Die gemessenen Werte von Voc und Ioc werden als Ergebnis auf dem Bildschirm angezeigt.
Diese Werte beinhalten die Mittelwerte von Voc und Isc unter OPC Konditionen, ermittelt
aus dem Mittelwert der letzten 10 Messungen mit den abgespeicherten Messwerten.
Sofern der Anwender weniger als 10 Messungen oder einen Reset durchgeführt hat, wird
der angezeigte Mittelwert der Messung N+1 aus den verfügbaren Werten der Anzahl N
ermittelt.

OK wenn 100
OPC

OK wenn 100
OPC
WARNING

VocAvg Voc
@ OPC

VocAvg
@ OPC

IscAvg Isc
@ OPC

IscAvg
@ OPC
-57-
Solar I-V / I-V400
15/05/10 15:34:26
M o d u l : S U N P W R 2 1 0
I r r .
T c ( A U T O )
V o c M e d @ O P C
5 . 4 3
I s c M e d @ O P C
V o c @ O P C
I s c @ O P C
V o c @ S T C
I s c @ S T C
I V C K
Auswahl
15/05/10 15:34:26
M o d u l e : S U N P W R 2 1 0
I r r
T c ( A U T O )
V o c M e d @ O P C
5 . 4 3
I s c M e d @ O P C
V o c @ O P C
5 . 3 5
I s c @ O P C
V o c @ S T C
I s c @ S T C
OUTCOME: OK
I V C K
Auswahl
@ OPC 

Tol Voc

@ OPC
 
Tol Isc 4%
- - - W / m 2
- - - ° C
6 4 7
V
A
6 4 6
V
- - -
A
- - -
V
- - -
A
- - - W / m 2
- - ° C
6 4 7
V
A
6 4 7
V O K
A O K
- - - V
- - - A


4%

