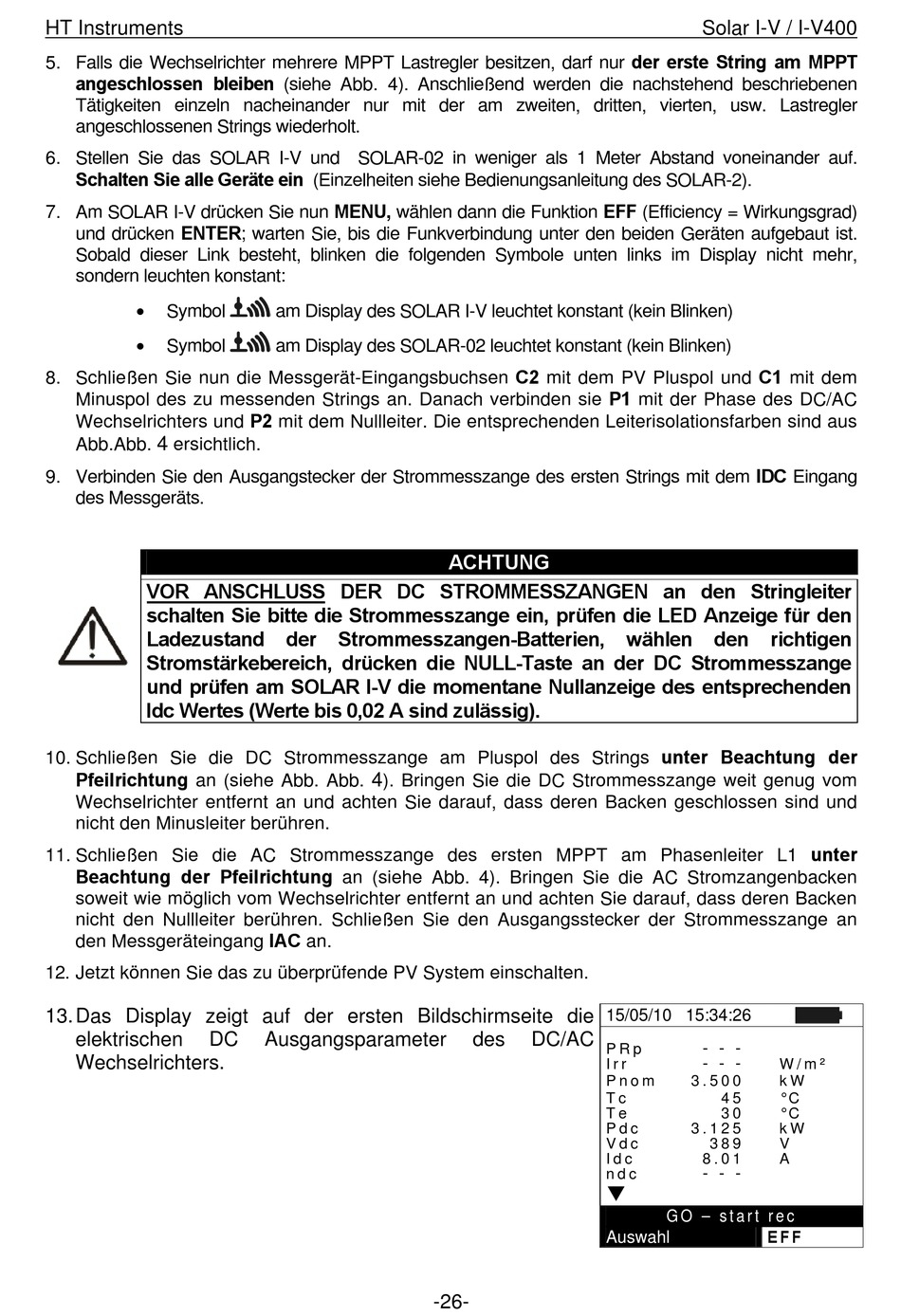

5. Falls die Wechselrichter mehrere MPPT Lastregler besitzen, darf nur der erste String am MPPT
angeschlossen bleiben (siehe Abb. 4). Anschließend werden die nachstehend beschriebenen
Tätigkeiten einzeln nacheinander nur mit der am zweiten, dritten, vierten, usw. Lastregler
angeschlossenen Strings wiederholt.
6. Stellen Sie das SOLAR I-V und SOLAR-02 in weniger als 1 Meter Abstand voneinander auf.
Schalten Sie alle Geräte ein (Einzelheiten siehe Bedienungsanleitung des SOLAR-2).
7. Am SOLAR I-V drücken Sie nun MENU, wählen dann die Funktion EFF (Efficiency = Wirkungsgrad)
und drücken ENTER; warten Sie, bis die Funkverbindung unter den beiden Geräten aufgebaut ist.
Sobald dieser Link besteht, blinken die folgenden Symbole unten links im Display nicht mehr,
sondern leuchten konstant:

Symbol

Symbol
8. Schließen Sie nun die Messgerät-Eingangsbuchsen C2 mit dem PV Pluspol und C1 mit dem
Minuspol des zu messenden Strings an. Danach verbinden sie P1 mit der Phase des DC/AC
Wechselrichters und P2 mit dem Nullleiter. Die entsprechenden Leiterisolationsfarben sind aus
4
Abb.Abb. ersichtlich.
9. Verbinden Sie den Ausgangstecker der Strommesszange des ersten Strings mit dem IDC Eingang
des Messgeräts.

VOR ANSCHLUSS DER DC STROMMESSZANGEN an den Stringleiter

schalten Sie bitte die Strommesszange ein, prüfen die LED Anzeige für den
Ladezustand
Stromstärkebereich, drücken die NULL-Taste an der DC Strommesszange
und prüfen am SOLAR I-V die momentane Nullanzeige des entsprechenden
Idc Wertes (Werte bis 0,02 A sind zulässig).
10. Schließen Sie die DC Strommesszange am Pluspol des Strings unter Beachtung der
Pfeilrichtung an (siehe Abb. Abb.
Wechselrichter entfernt an und achten Sie darauf, dass deren Backen geschlossen sind und
nicht den Minusleiter berühren.
11. Schließen Sie die AC Strommesszange des ersten MPPT am Phasenleiter L1 unter
Beachtung der Pfeilrichtung an (siehe Abb. 4). Bringen Sie die AC Stromzangenbacken
soweit wie möglich vom Wechselrichter entfernt an und achten Sie darauf, dass deren Backen
nicht den Nullleiter berühren. Schließen Sie den Ausgangsstecker der Strommesszange an
den Messgeräteingang IAC an.
12. Jetzt können Sie das zu überprüfende PV System einschalten.
13. Das Display zeigt auf der ersten Bildschirmseite die
elektrischen DC
Wechselrichters.
am Display des SOLAR I-V leuchtet konstant (kein Blinken)
am Display des SOLAR-02 leuchtet konstant (kein Blinken)
der Strommesszangen-Batterien,
4
). Bringen Sie die DC Strommesszange weit genug vom
Ausgangsparameter
