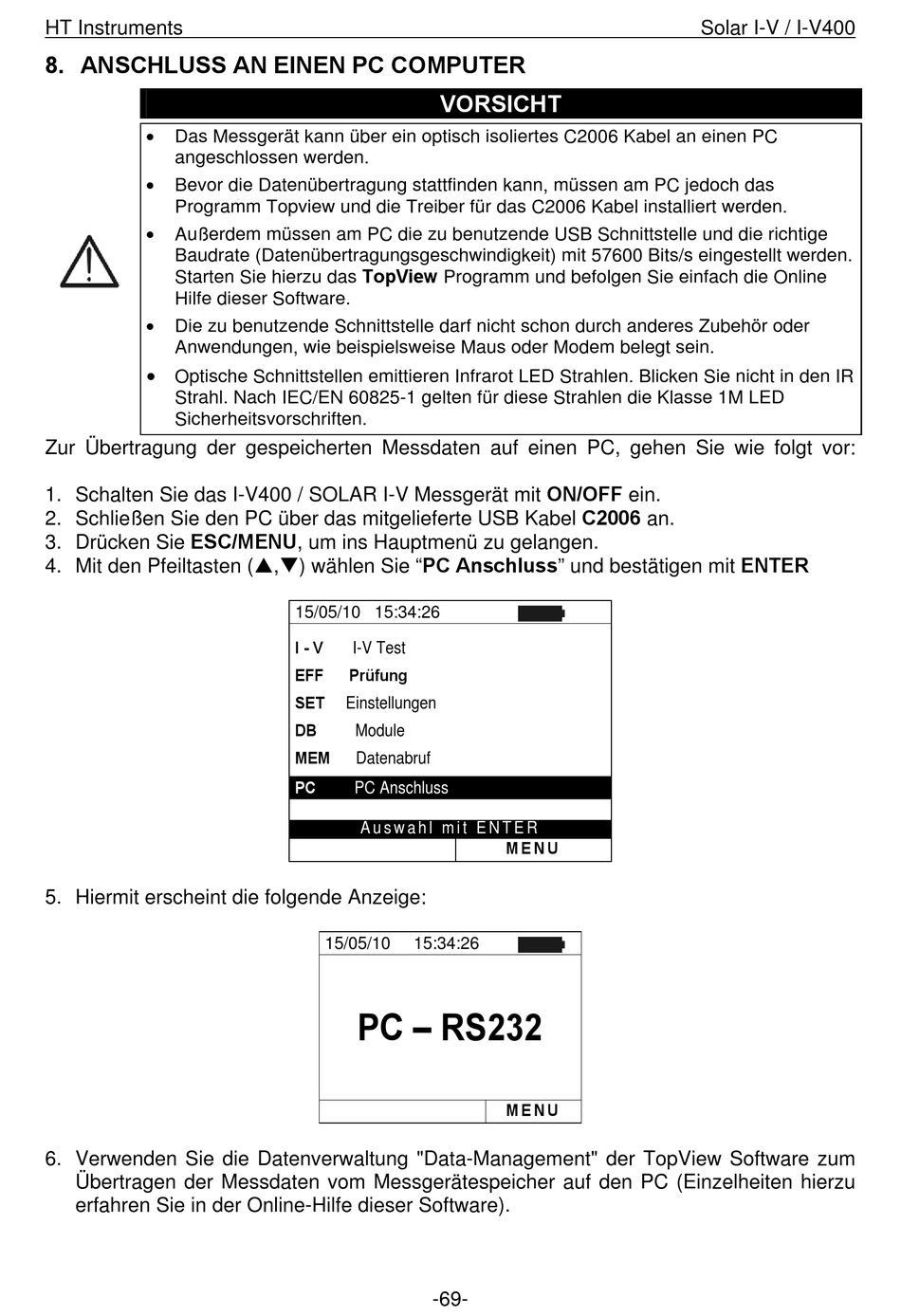

8. ANSCHLUSS AN EINEN PC COMPUTER


Das Messgerät kann über ein optisch isoliertes C2006 Kabel an einen PC
angeschlossen werden.

Bevor die Datenübertragung stattfinden kann, müssen am PC jedoch das
Programm Topview und die Treiber für das C2006 Kabel installiert werden.

Außerdem müssen am PC die zu benutzende USB Schnittstelle und die richtige
Baudrate (Datenübertragungsgeschwindigkeit) mit 57600 Bits/s eingestellt werden.
Starten Sie hierzu das TopView Programm und befolgen Sie einfach die Online
Hilfe dieser Software.

Die zu benutzende Schnittstelle darf nicht schon durch anderes Zubehör oder
Anwendungen, wie beispielsweise Maus oder Modem belegt sein.

Optische Schnittstellen emittieren Infrarot LED Strahlen. Blicken Sie nicht in den IR
Strahl. Nach IEC/EN 60825-1 gelten für diese Strahlen die Klasse 1M LED
Sicherheitsvorschriften.
Zur Übertragung der gespeicherten Messdaten auf einen PC, gehen Sie wie folgt vor:
1. Schalten Sie das I-V400 / SOLAR I-V Messgerät mit ON/OFF ein.
2. Schließen Sie den PC über das mitgelieferte USB Kabel C2006 an.
3. Drücken Sie ESC/MENU, um ins Hauptmenü zu gelangen.
4. Mit den Pfeiltasten (,) wählen Sie "PC Anschluss" und bestätigen mit ENTER
5. Hiermit erscheint die folgende Anzeige:
6. Verwenden Sie die Datenverwaltung "Data-Management" der TopView Software zum
Übertragen der Messdaten vom Messgerätespeicher auf den PC (Einzelheiten hierzu
erfahren Sie in der Online-Hilfe dieser Software).
VORSICHT
