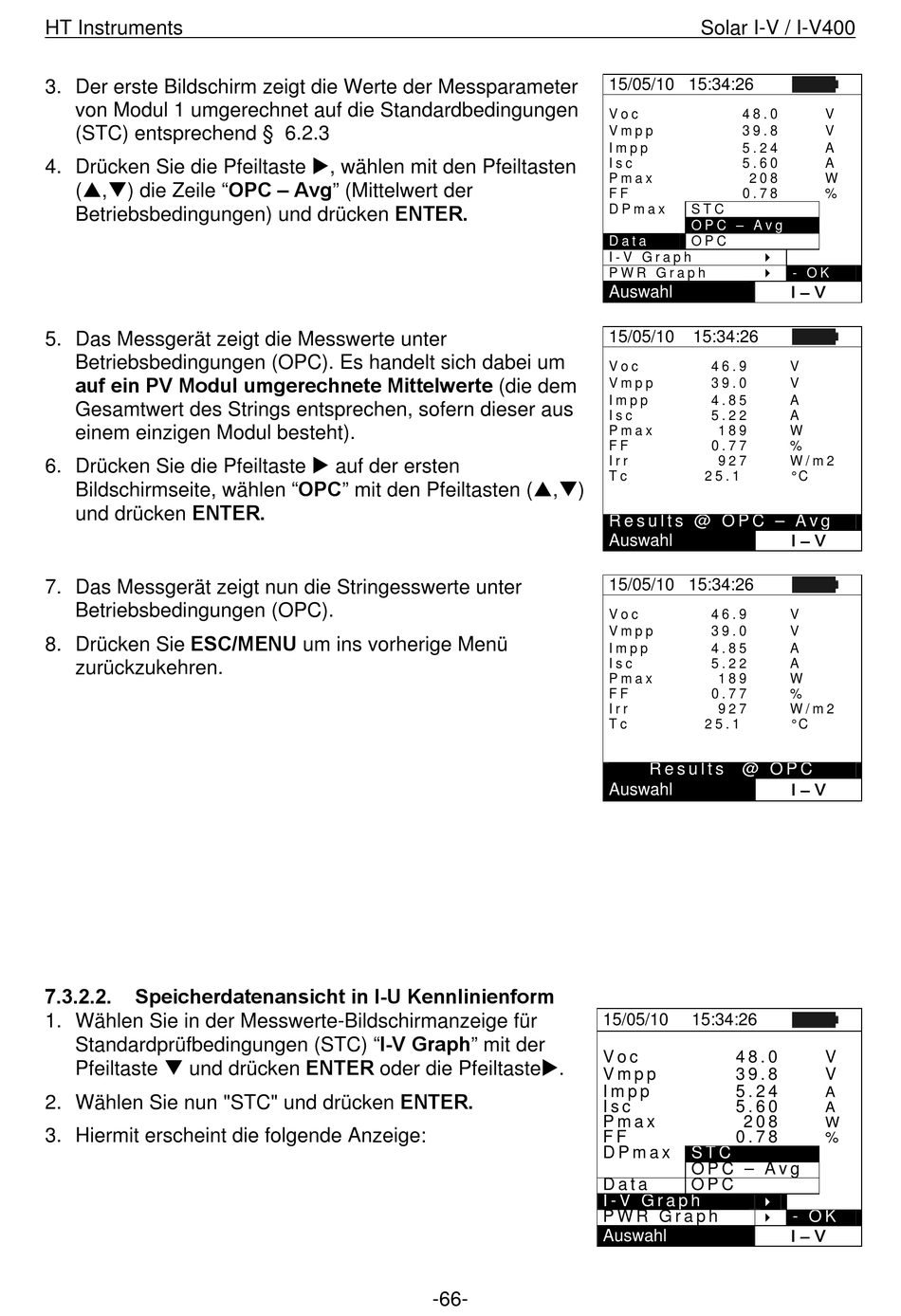

3. Der erste Bildschirm zeigt die Werte der Messparameter
von Modul 1 umgerechnet auf die Standardbedingungen
(STC) entsprechend § 6.2.3
4. Drücken Sie die Pfeiltaste , wählen mit den Pfeiltasten
(,) die Zeile "OPC – Avg" (Mittelwert der
Betriebsbedingungen) und drücken ENTER.
5. Das Messgerät zeigt die Messwerte unter
Betriebsbedingungen (OPC). Es handelt sich dabei um
auf ein PV Modul umgerechnete Mittelwerte (die dem
Gesamtwert des Strings entsprechen, sofern dieser aus
einem einzigen Modul besteht).
6. Drücken Sie die Pfeiltaste  auf der ersten
Bildschirmseite, wählen "OPC" mit den Pfeiltasten (,)
und drücken ENTER.
7. Das Messgerät zeigt nun die Stringesswerte unter
Betriebsbedingungen (OPC).
8. Drücken Sie ESC/MENU um ins vorherige Menü
zurückzukehren.
7.3.2.2.

Speicherdatenansicht in I-U Kennlinienform

1. Wählen Sie in der Messwerte-Bildschirmanzeige für
Standardprüfbedingungen (STC) "I-V Graph" mit der
Pfeiltaste  und drücken ENTER oder die Pfeiltaste.
2. Wählen Sie nun "STC" und drücken ENTER.
3. Hiermit erscheint die folgende Anzeige:
