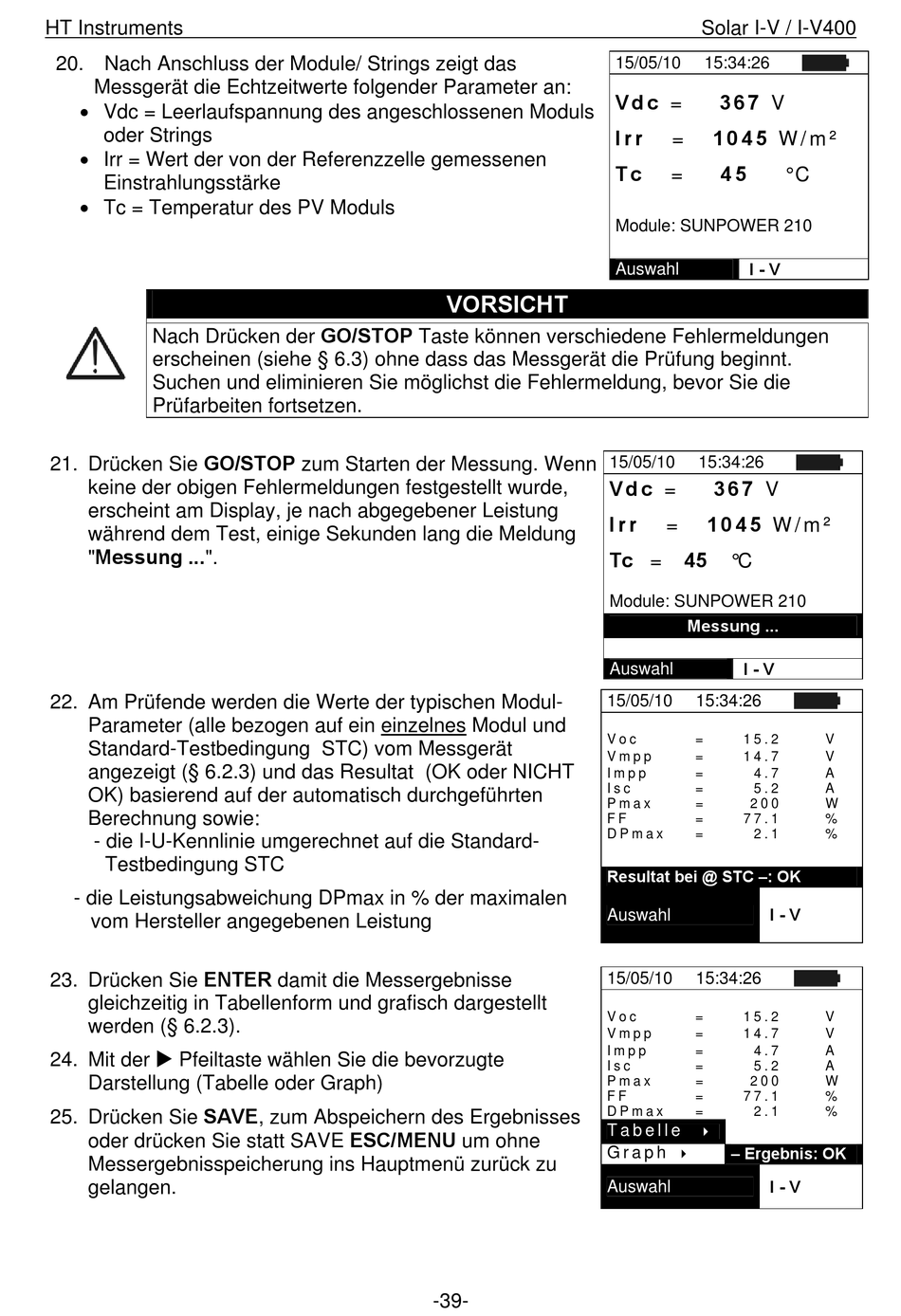

20. Nach Anschluss der Module/ Strings zeigt das
Messgerät die Echtzeitwerte folgender Parameter an:
 Vdc = Leerlaufspannung des angeschlossenen Moduls
oder Strings
 Irr = Wert der von der Referenzzelle gemessenen
Einstrahlungsstärke
 Tc = Temperatur des PV Moduls
Nach Drücken der GO/STOP Taste können verschiedene Fehlermeldungen
erscheinen (siehe § 6.3) ohne dass das Messgerät die Prüfung beginnt.
Suchen und eliminieren Sie möglichst die Fehlermeldung, bevor Sie die
Prüfarbeiten fortsetzen.
21. Drücken Sie GO/STOP zum Starten der Messung. Wenn
keine der obigen Fehlermeldungen festgestellt wurde,
erscheint am Display, je nach abgegebener Leistung
während dem Test, einige Sekunden lang die Meldung
"Messung ...".
22. Am Prüfende werden die Werte der typischen Modul-
Parameter (alle bezogen auf ein einzelnes Modul und
Standard-Testbedingung STC) vom Messgerät
angezeigt (§ 6.2.3) und das Resultat (OK oder NICHT
OK) basierend auf der automatisch durchgeführten
Berechnung sowie:
- die I-U-Kennlinie umgerechnet auf die Standard-
Testbedingung STC
- die Leistungsabweichung DPmax in % der maximalen
vom Hersteller angegebenen Leistung
23. Drücken Sie ENTER damit die Messergebnisse
gleichzeitig in Tabellenform und grafisch dargestellt
werden (§ 6.2.3).
24. Mit der  Pfeiltaste wählen Sie die bevorzugte
Darstellung (Tabelle oder Graph)
25. Drücken Sie SAVE, zum Abspeichern des Ergebnisses
oder drücken Sie statt SAVE ESC/MENU um ohne
Messergebnisspeicherung ins Hauptmenü zurück zu
gelangen.
VORSICHT
-39-
Solar I-V / I-V400
15/05/10 15:34:26
V d c = 3 6 7 V
I r r 1 0 4 5 W / m ²
=
T c 4 5
=
Module: SUNPOWER 210
I - V
Auswahl
15/05/10 15:34:26
V d c = 3 6 7 V
I r r 1 0 4 5 W / m ²
=
Tc = 45
°C
Module: SUNPOWER 210
Messung ...
I - V
Auswahl
15/05/10 15:34:26
V o c = 1 5 . 2
V m p p = 1 4 . 7
I m p p = 4 . 7
I s c = 5 . 2
P m a x = 2 0 0
F F = 7 7 . 1
D P m a x = 2 . 1
Resultat bei @ STC –: OK
I - V
Auswahl
15/05/10 15:34:26
V o c = 1 5 . 2
V m p p = 1 4 . 7
I m p p = 4 . 7
I s c = 5 . 2
P m a x = 2 0 0
F F = 7 7 . 1
D P m a x = 2 . 1
T a b e l l e

– Ergebnis: OK
G r a p h

I - V
Auswahl
° C
V
V
A
A
W
%
%
V
V
A
A
W
%
%
