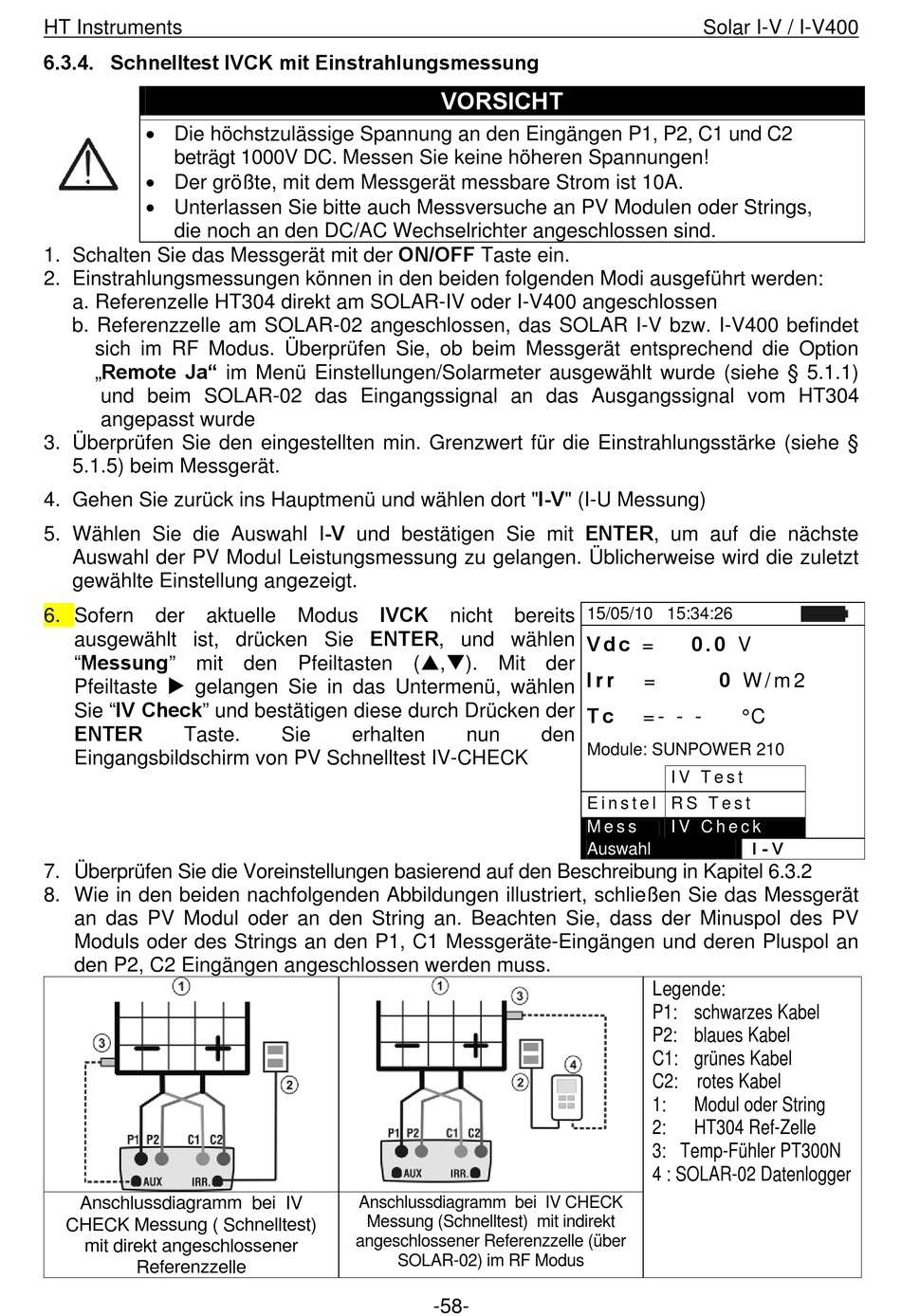

6.3.4. Schnelltest IVCK mit Einstrahlungsmessung

 Die höchstzulässige Spannung an den Eingängen P1, P2, C1 und C2
beträgt 1000V DC. Messen Sie keine höheren Spannungen!
 Der größte, mit dem Messgerät messbare Strom ist 10A.
 Unterlassen Sie bitte auch Messversuche an PV Modulen oder Strings,
die noch an den DC/AC Wechselrichter angeschlossen sind.
1. Schalten Sie das Messgerät mit der ON/OFF Taste ein.
2. Einstrahlungsmessungen können in den beiden folgenden Modi ausgeführt werden:
a. Referenzelle HT304 direkt am SOLAR-IV oder I-V400 angeschlossen
b. Referenzzelle am SOLAR-02 angeschlossen, das SOLAR I-V bzw. I-V400 befindet
sich im RF Modus. Überprüfen Sie, ob beim Messgerät entsprechend die Option
„Remote Ja" im Menü Einstellungen/Solarmeter ausgewählt wurde (siehe § 5.1.1)
und beim SOLAR-02 das Eingangssignal an das Ausgangssignal vom HT304
angepasst wurde
3. Überprüfen Sie den eingestellten min. Grenzwert für die Einstrahlungsstärke (siehe §
5.1.5) beim Messgerät.
4. Gehen Sie zurück ins Hauptmenü und wählen dort "I-V" (I-U Messung)
5. Wählen Sie die Auswahl I-V und bestätigen Sie mit ENTER, um auf die nächste
Auswahl der PV Modul Leistungsmessung zu gelangen. Üblicherweise wird die zuletzt
gewählte Einstellung angezeigt.
6. Sofern der aktuelle
ausgewählt ist, drücken Sie ENTER, und wählen
"Messung" mit den Pfeiltasten (,). Mit der
Pfeiltaste  gelangen Sie in das Untermenü, wählen
Sie "IV Check" und bestätigen diese durch Drücken der
ENTER
Taste.
Eingangsbildschirm von PV Schnelltest IV-CHECK
7. Überprüfen Sie die Voreinstellungen basierend auf den Beschreibung in Kapitel 6.3.2
8. Wie in den beiden nachfolgenden Abbildungen illustriert, schließen Sie das Messgerät
an das PV Modul oder an den String an. Beachten Sie, dass der Minuspol des PV
Moduls oder des Strings an den P1, C1 Messgeräte-Eingängen und deren Pluspol an
den P2, C2 Eingängen angeschlossen werden muss.
Anschlussdiagramm bei IV
CHECK Messung ( Schnelltest)
mit direkt angeschlossener
Referenzzelle
VORSICHT
IVCK
Modus nicht
Sie erhalten
Anschlussdiagramm bei IV CHECK
Messung (Schnelltest) mit indirekt
angeschlossener Referenzzelle (über
SOLAR-02) im RF Modus
-58-
bereits 15/05/10 15:34:26
V d c =
I r r
T c
nun den
Module: SUNPOWER 210
E i n s t e l R S T e s t
M e s s
Auswahl
Solar I-V / I-V400
0 . 0 V
0 W / m 2
=
= - - - ° C
I V T e s t
I V C h e c k
I - V
Legende:
P1: schwarzes Kabel
P2: blaues Kabel
C1: grünes Kabel
C2: rotes Kabel
1: Modul oder String
2: HT304 Ref-Zelle
3: Temp-Fühler PT300N
4 : SOLAR-02 Datenlogger
