MOVIKIT® Feldbusmonitor
9.1.1 Benutzeroberfläche
76
Handbuch – MOVIKIT

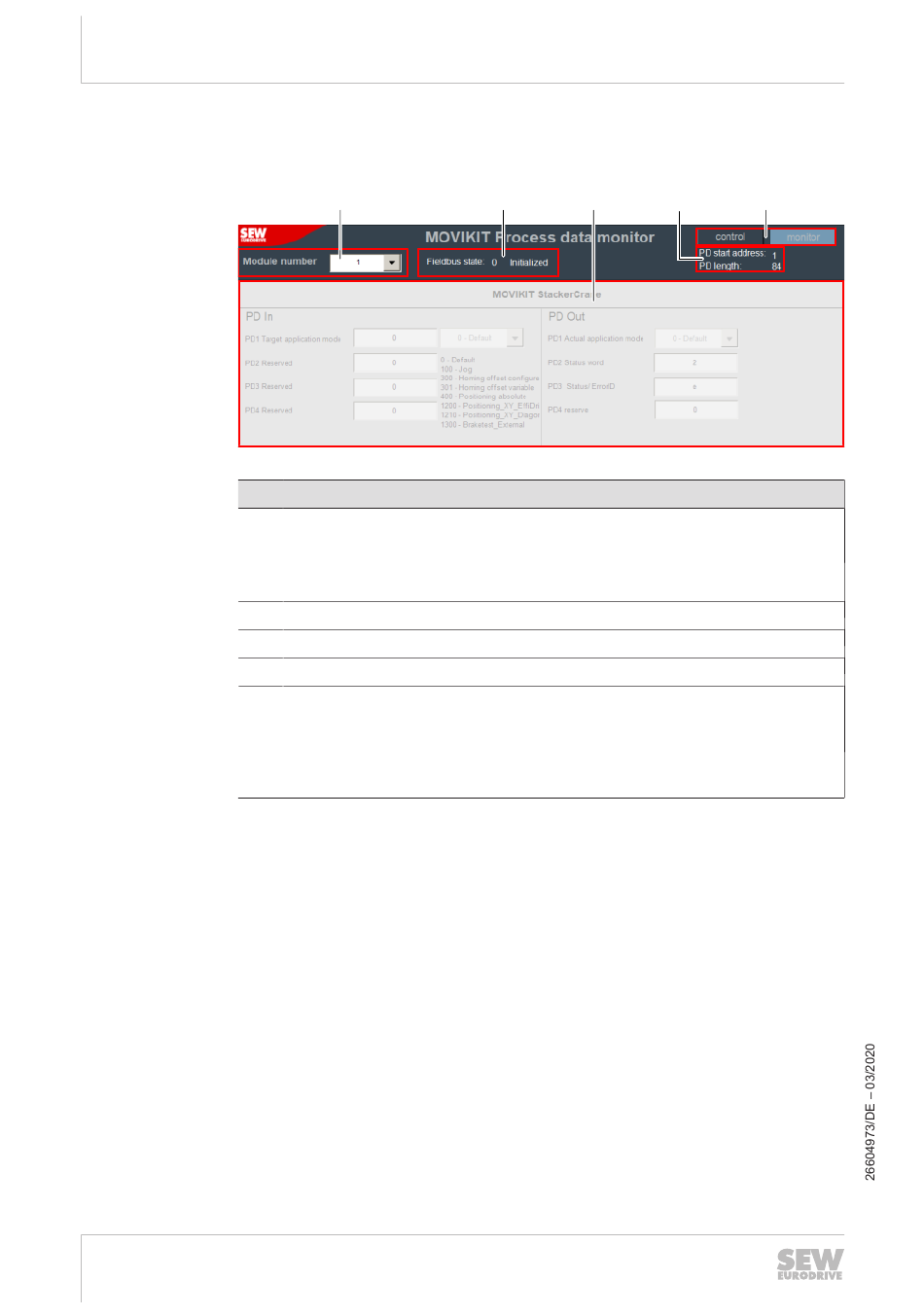

Die Benutzeroberfläche setzt sich aus folgenden Bereichen zusammen:
[1]
Nr. Beschreibung
[1] Nummer des Softwaremoduls, das beobachtet oder gesteuert werden soll.
Wenn mehrere Softwaremodule vorhanden sind, richtet sich die Reihenfolge
nach der in der Feldbus-Konfiguration des Softwaremoduls angegebenen
Startadresse.
[2] Statusinformationen des Feldbusses
[3] Visualisierung der Prozessdaten und Bedienelemente zum Steuern der Bits
[4] Startadresse und Prozessdatenlänge des unter [1] gewählten Softwaremoduls
[5] Schaltflächen zum Wechseln zwischen "Beobachten" und "Steuern".
Im Modus "Steuern" können die Funktionen des Softwaremoduls ohne Soll-
werte der übergeordneten Steuerung getestet werden. Steuerbits und Pro-
zessdatenwörter werden beim Drücken der Eingabetaste oder Klicken in ein
anderes Eingabefeld direkt übernommen.
®
