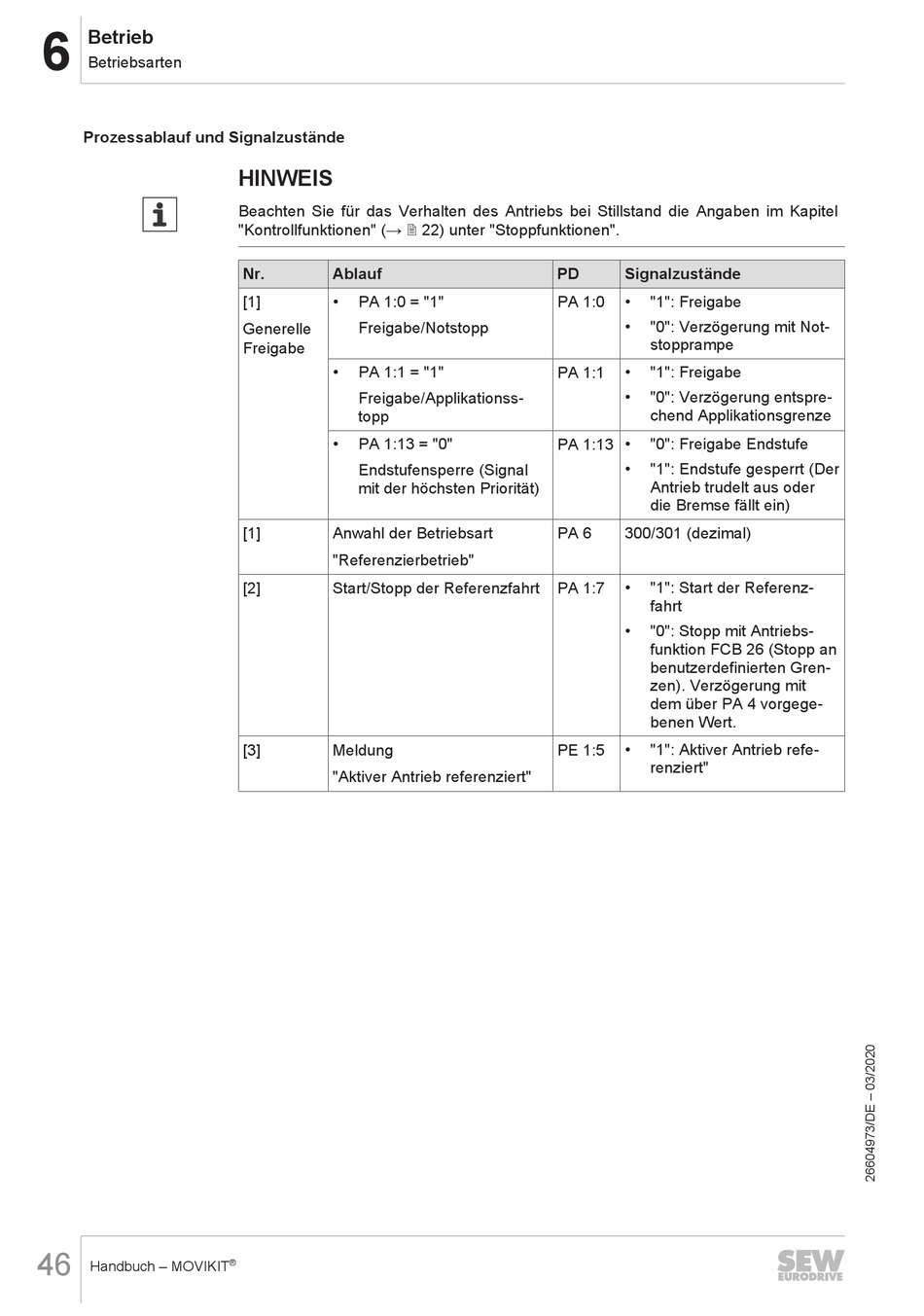

SEW-Eurodrive Movikit Handbuch Seite 46

Betrieb
6
Betriebsarten
Prozessablauf und Signalzustände
46
Handbuch – MOVIKIT
HINWEIS
Beachten Sie für das Verhalten des Antriebs bei Stillstand die Angaben im Kapitel
"Kontrollfunktionen" (→ 2 22) unter "Stoppfunktionen".
Nr. Ablauf
• PA 1:0 = "1"
[1]
Freigabe/Notstopp
Generelle
Freigabe
• PA 1:1 = "1"
Freigabe/Applikationss-
topp
• PA 1:13 = "0"
Endstufensperre (Signal
mit der höchsten Priorität)
[1] Anwahl der Betriebsart
"Referenzierbetrieb"
[2] Start/Stopp der Referenzfahrt
[3] Meldung
"Aktiver Antrieb referenziert"
®
PD Signalzustände
• "1": Freigabe
PA 1:0
• "0": Verzögerung mit Not-
stopprampe
PA 1:1 • "1": Freigabe
• "0": Verzögerung entspre-
chend Applikationsgrenze
PA 1:13 • "0": Freigabe Endstufe
• "1": Endstufe gesperrt (Der
Antrieb trudelt aus oder
die Bremse fällt ein)
PA 6 300/301 (dezimal)
• "1": Start der Referenz-
PA 1:7
fahrt
• "0": Stopp mit Antriebs-
funktion FCB 26 (Stopp an
benutzerdefinierten Gren-
zen). Verzögerung mit
dem über PA 4 vorgege-
benen Wert.
• "1": Aktiver Antrieb refe-
PE 1:5
renziert"
