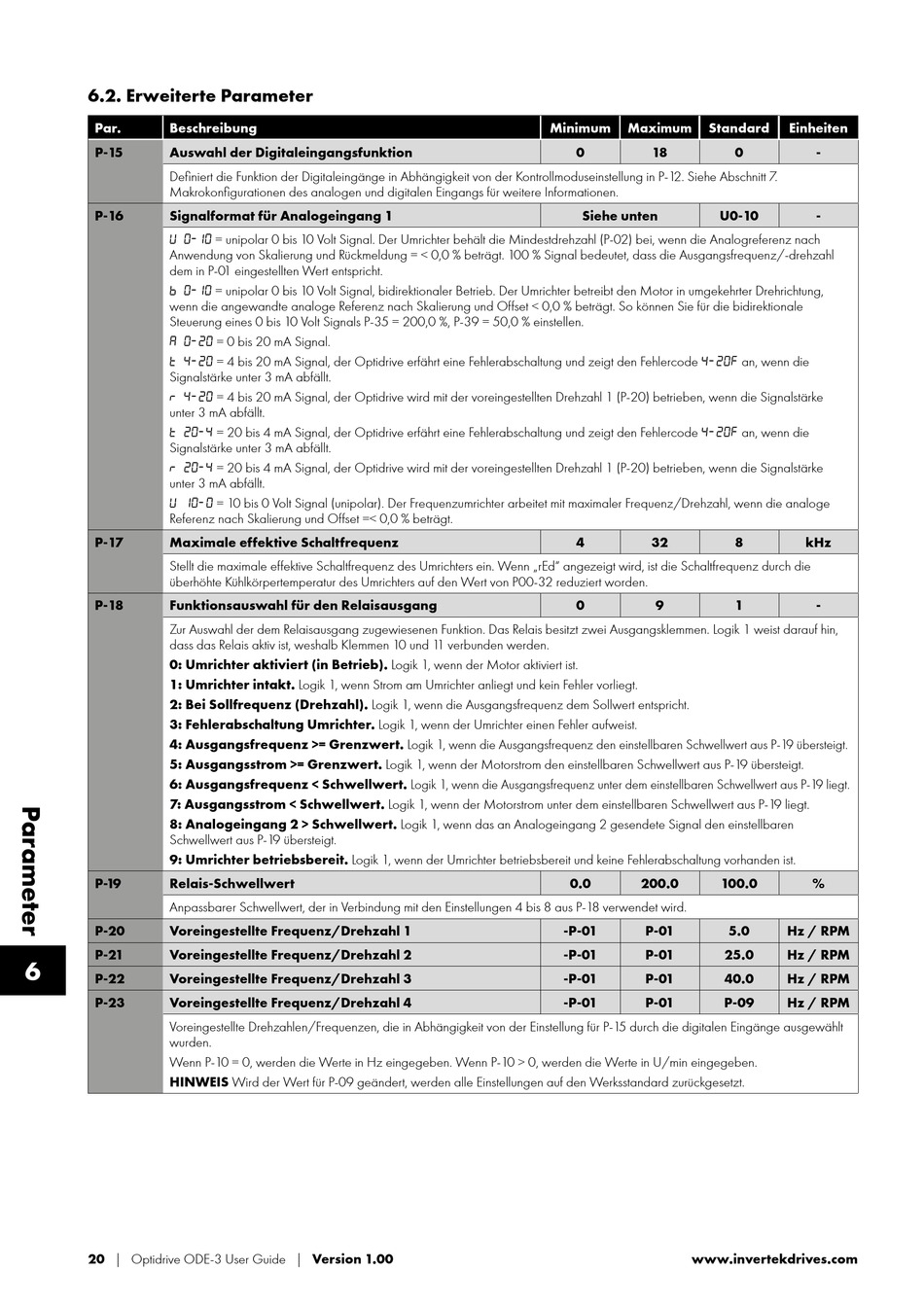

6.2. Erweiterte Parameter

Par.

Beschreibung

P-15
Auswahl der Digitaleingangsfunktion
Definiert die Funktion der Digitaleingänge in Abhängigkeit von der Kontrollmoduseinstellung in P-12. Siehe Abschnitt 7.
Makrokonfigurationen des analogen und digitalen Eingangs für weitere Informationen.
P-16
Signalformat für Analogeingang 1
  = unipolar 0 bis 10 Volt Signal. Der Umrichter behält die Mindestdrehzahl (P-02) bei, wenn die Analogreferenz nach
Anwendung von Skalierung und Rückmeldung = < 0,0 % beträgt. 100 % Signal bedeutet, dass die Ausgangsfrequenz/-drehzahl
dem in P-01 eingestellten Wert entspricht.
  = unipolar 0 bis 10 Volt Signal, bidirektionaler Betrieb. Der Umrichter betreibt den Motor in umgekehrter Drehrichtung,
wenn die angewandte analoge Referenz nach Skalierung und Offset < 0,0 % beträgt. So können Sie für die bidirektionale
Steuerung eines 0 bis 10 Volt Signals P-35 = 200,0 %, P-39 = 50,0 % einstellen.
  = 0 bis 20 mA Signal.
  = 4 bis 20 mA Signal, der Optidrive erfährt eine Fehlerabschaltung und zeigt den Fehlercode  an, wenn die
Signalstärke unter 3 mA abfällt.
  = 4 bis 20 mA Signal, der Optidrive wird mit der voreingestellten Drehzahl 1 (P-20) betrieben, wenn die Signalstärke
unter 3 mA abfällt.
  = 20 bis 4 mA Signal, der Optidrive erfährt eine Fehlerabschaltung und zeigt den Fehlercode  an, wenn die
Signalstärke unter 3 mA abfällt.
  = 20 bis 4 mA Signal, der Optidrive wird mit der voreingestellten Drehzahl 1 (P-20) betrieben, wenn die Signalstärke
unter 3 mA abfällt.
  = 10 bis 0 Volt Signal (unipolar). Der Frequenzumrichter arbeitet mit maximaler Frequenz/Drehzahl, wenn die analoge
Referenz nach Skalierung und Offset =< 0,0 % beträgt.
P-17
Maximale effektive Schaltfrequenz
Stellt die maximale effektive Schaltfrequenz des Umrichters ein. Wenn „rEd" angezeigt wird, ist die Schaltfrequenz durch die
überhöhte Kühlkörpertemperatur des Umrichters auf den Wert von P00-32 reduziert worden.
P-18
Funktionsauswahl für den Relaisausgang
Zur Auswahl der dem Relaisausgang zugewiesenen Funktion. Das Relais besitzt zwei Ausgangsklemmen. Logik 1 weist darauf hin,
dass das Relais aktiv ist, weshalb Klemmen 10 und 1 1 verbunden werden.
0: Umrichter aktiviert (in Betrieb). Logik 1, wenn der Motor aktiviert ist.
1: Umrichter intakt. Logik 1, wenn Strom am Umrichter anliegt und kein Fehler vorliegt.
2: Bei Sollfrequenz (Drehzahl). Logik 1, wenn die Ausgangsfrequenz dem Sollwert entspricht.
3: Fehlerabschaltung Umrichter. Logik 1, wenn der Umrichter einen Fehler aufweist.
4: Ausgangsfrequenz >= Grenzwert. Logik 1, wenn die Ausgangsfrequenz den einstellbaren Schwellwert aus P-19 übersteigt.
5: Ausgangsstrom >= Grenzwert. Logik 1, wenn der Motorstrom den einstellbaren Schwellwert aus P-19 übersteigt.
6: Ausgangsfrequenz < Schwellwert. Logik 1, wenn die Ausgangsfrequenz unter dem einstellbaren Schwellwert aus P-19 liegt.
7: Ausgangsstrom < Schwellwert. Logik 1, wenn der Motorstrom unter dem einstellbaren Schwellwert aus P-19 liegt.
8: Analogeingang 2 > Schwellwert. Logik 1, wenn das an Analogeingang 2 gesendete Signal den einstellbaren
Schwellwert aus P-19 übersteigt.
9: Umrichter betriebsbereit. Logik 1, wenn der Umrichter betriebsbereit und keine Fehlerabschaltung vorhanden ist.
P-19
Relais-Schwellwert
Anpassbarer Schwellwert, der in Verbindung mit den Einstellungen 4 bis 8 aus P-18 verwendet wird.
P-20
Voreingestellte Frequenz/Drehzahl 1
P-21
Voreingestellte Frequenz/Drehzahl 2
6
P-22
Voreingestellte Frequenz/Drehzahl 3
P-23
Voreingestellte Frequenz/Drehzahl 4
Voreingestellte Drehzahlen/Frequenzen, die in Abhängigkeit von der Einstellung für P-15 durch die digitalen Eingänge ausgewählt
wurden.
Wenn P-10 = 0, werden die Werte in Hz eingegeben. Wenn P-10 > 0, werden die Werte in U/min eingegeben.
HINWEIS Wird der Wert für P-09 geändert, werden alle Einstellungen auf den Werksstandard zurückgesetzt.
20 | Optidrive ODE-3 User Guide | Version 1.00
Minimum
Maximum
Standard
0
18
Siehe unten
U0-10
4
32
0
9
0.0
200.0
100.0
-P-01
P-01
-P-01
P-01
25.0
-P-01
P-01
40.0
-P-01
P-01
P-09
