Der elektrische Anschluss

1.
Prüfen und vergewissern Sie sich, dass die Zuleitung span-
nungsfrei ist und Maßnahmen gegen das Wiedereinschal-
ten getroffen wurden.
2.
Prüfen und erfüllen Sie alle für den Anschluss notwendigen
und in dieser Anweisung vorher genannten Anforderungen.
3.
Entnehmen Sie aus dem mitgelieferten Material die Kabel-
durchführungstüllen.
4.
Schieben Sie die Kabeldurchführungstülle über die Zulei-
tung.
HINWEIS
Achten Sie darauf, dass sich die Einführhilfe der Tülle im
installierten Endzustand auf der Rückseite der Ladestati-
on befindet, positionieren Sie jedoch diese noch nicht in
der Gehäusedurchführung.
5.
Sollte eine Datenleitung mitangeschlossen werden, verwen-
den Sie die zweite mitgelieferte Kabeldurchführungstülle
und wiederholen Sie den vorgenannten Arbeitsschritt.
6.
Entfernen Sie die Ummantelung der Zuleitung.
7.
Bei der Verwendung einer starren Zuleitung biegen Sie die
einzelnen Leitungen unter der Beachtung der Mindestbie-
geradien so, dass Sie einen Anschluss auf die Klemmen oh-
ne eine große mechanische Belastung ermöglichen.
8.
Bei der Verwendung einer starren Zuleitung biegen Sie die
einzelnen Leitungen unter der Beachtung der Mindestbie-
geradien so, dass Sie einen Anschluss auf die Klemmen oh-
ne eine große mechanische Belastung ermöglichen.
230 - 400 VAC
L3 L2 L1 N
L3/IN
18 mm

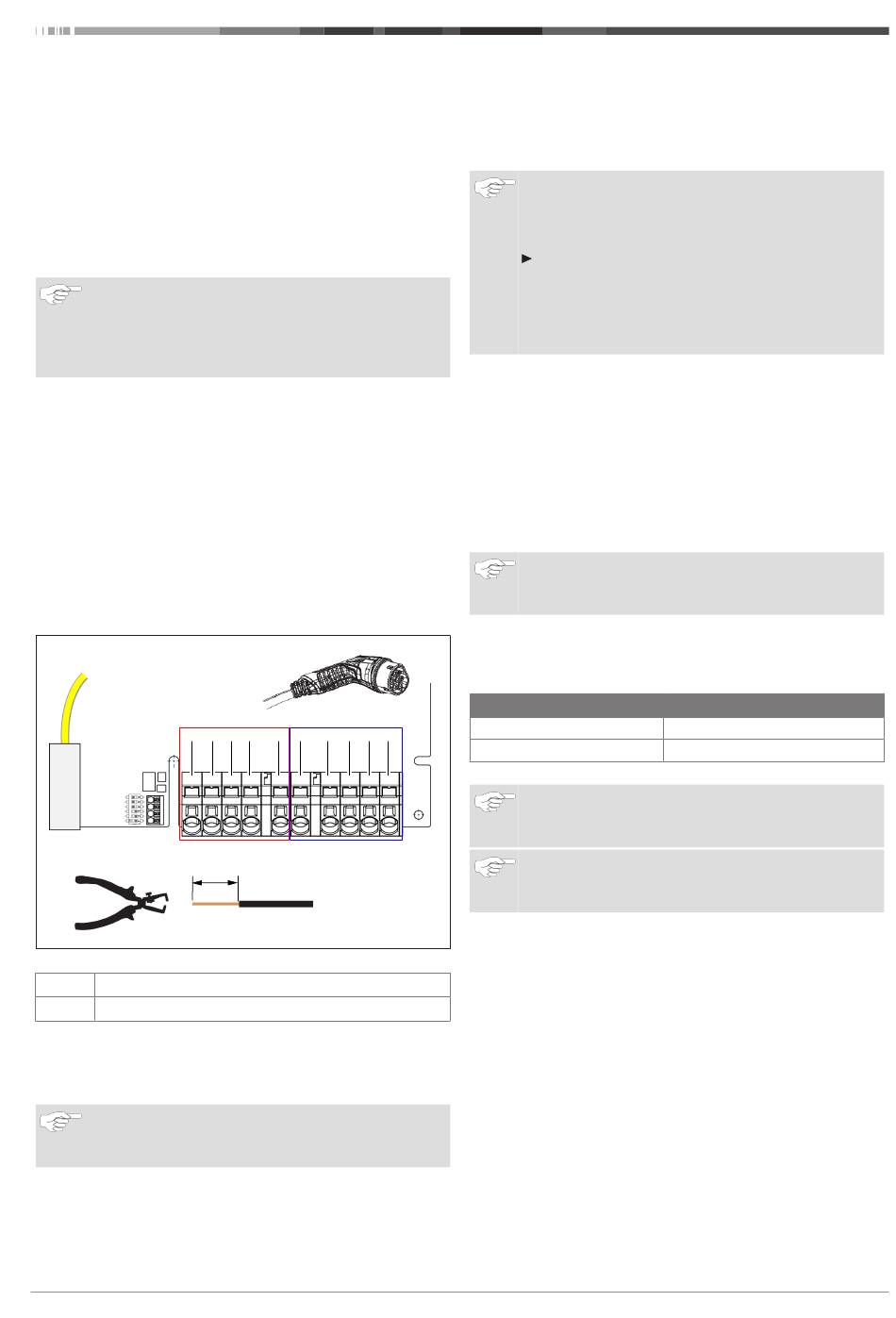

Abb. 8
IN
Anschlüsse der Netzanschlussleitung
OUT
Anschlüsse des Ladekabels
1.
Schließen Sie unter Zuhilfenahme des Schlitzschraubendre-
hers (3,5 mm) die einzelnen Leitungsenden entsprechend
der Vorgabe im Bild (Abb. 8) auf dem linken Klemmblock
mit der Beschriftung „IN" an.
HINWEIS
Achten Sie beim Anschluss auf die korrekte Anschluss-
reihenfolge eines rechten Drehfelds.
2.
Stoßen Sie dazu den Schraubendreher in die dafür vorgese-
hene obere Öffnung der Federentlastung des Klemmblock
und öffnen Sie damit die Klemmfeder.
5111232B OI-II Webasto Next_DE
IN
OUT
PE PE
N L1 L2 L3
L2/IN
L1/IN
N/IN
PE
PE
N/OUT L1/OUT L2/OUT L3/OUT
Installation u. elektrischer Anschluss | 8
3.
Stecken Sie nun die einzelne Leitung in die dafür vorgese-
hene Anschlussöffnung des Klemmblocks (untere Öffnung).
4.
Ziehen Sie anschließend den Schraubendreher wieder raus
und vergewissern Sie sich durch eine Zugkontrolle, dass die
einzelnen Leitungen korrekt und vollständig eingeklemmt
sind und keine offenen Kupferstellen sichtbar sind.
HINWEIS
Bei mehreren Ladestationen an einen gemeinsamen
Hauptenergieversorgungspunkt: Risiko von Überbelas-
tung.
Eine Phasenrotation ist vorzusehen und in der An-
schlusskonfiguration der Ladestationen anzupassen. Sie-
he online Konfigurationsanleitung:
https://charging.webasto.com/int/products/docu-
mentation
5.
Stecken Sie die Datenleitung in den dafür vorgesehenen
Anschluss im Anschlussbereich. Siehe Kapitel 4.2.5, "Steu-
erleitung (Control Pilot)" auf Seite 6 und Abb. 3.
6.
Entfernen Sie mögliche Verunreinigungen wie Isolationsres-
te aus dem Anschlussbereich.
7.
Überprüfen Sie erneut alle Leitungen auf ihren festen Sitz in
der entsprechenden Klemme.
8.
Positionieren Sie nun die Kabeldurchführungstülle in der
Gehäusedurchführung.
HINWEIS
Achten Sie darauf, dass keine Luftspalte zwischen Ge-
häuse und Kabeldurchführungstülle entstehen.
8.4.1

Der elektrische Anschluss in geteilten

(Splitphase) Netzen
Anschlusskonfiguration:
Netzleitung
L1
L2
DIP-Schalter Konfiguration: D6 = 0 (OFF)
HINWEIS
Mit dieser Anschlusskonfiguration ist keine Schieflastbe-
grenzung definiert.
HINWEIS
Netzleitung: Zwischen L1 und L2 darf maximal 230V
Nennspannung vorhanden sein.
8.5

LAN-Kabel

Anschluss der Ladestation an der Netzwerk-Infrastruktur am
Aufstellort. Über diesen Anschluss lässt sich die Ladestation kon-
figurieren und steuern (Voraussetzung: Verbindung zum Ba-
ckend oder zum lokalen Power-Management-System). Es wird
ein Netzwerkkabel der CAT7 Kategorie empfohlen. Das LAN-Ka-
bel muss durch die linke Öffnung der Wallbox durchgeführt
werden, um es an die LAN-Buchse anzuschließen.
Klemmblock
L1
Neutral
