Ferngesteuerte
Mit dem Printschalter S1/1 ( Kapitel 2) wird eine interne Spannungsquelle an die
Umschaltung
gemeinsamen Anschlüsse der Eingänge geschaltet. So kann eine externe Ansteue-
rung der Eingänge ohne zusätzliche Spannungsquelle realisiert werden.
Mit drei Schaltern lässt sich der Messbereich anwählen:
Printschalter S1/1 geschlossen (ON)
Die Nummern in Klammern gelten für
den Eingang 2.

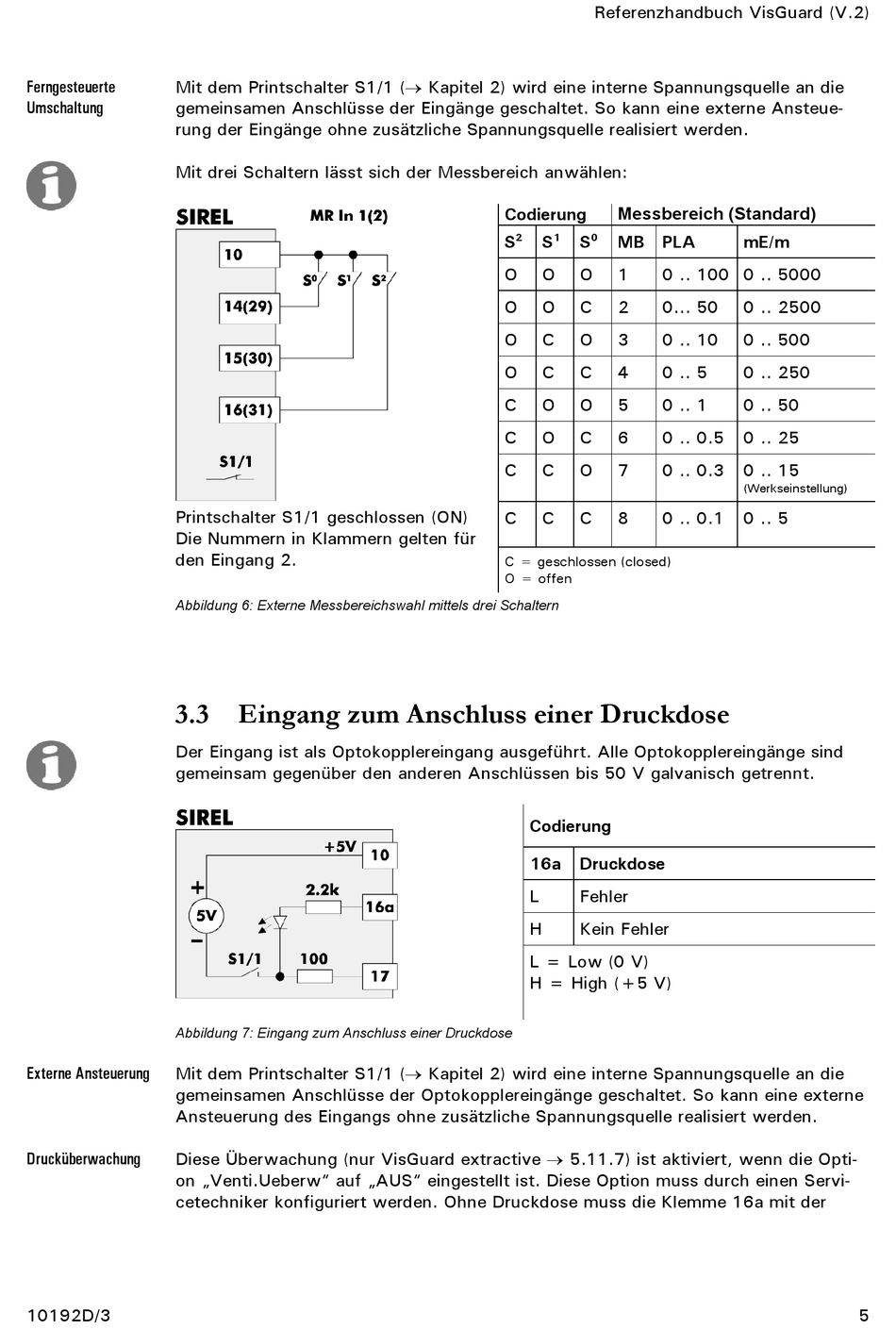

Abbildung 6: Externe Messbereichswahl mittels drei Schaltern
3.3
Der Eingang ist als Optokopplereingang ausgeführt. Alle Optokopplereingänge sind
gemeinsam gegenüber den anderen Anschlüssen bis 50 V galvanisch getrennt.
Abbildung 7: Eingang zum Anschluss einer Druckdose
Externe Ansteuerung
Mit dem Printschalter S1/1 ( Kapitel 2) wird eine interne Spannungsquelle an die
gemeinsamen Anschlüsse der Optokopplereingänge geschaltet. So kann eine externe
Ansteuerung des Eingangs ohne zusätzliche Spannungsquelle realisiert werden.
Diese Überwachung (nur VisGuard extractive 5.11.7) ist aktiviert, wenn die Opti-
Drucküberwachung
on „Venti.Ueberw" auf „AUS" eingestellt ist. Diese Option muss durch einen Servi-
cetechniker konfiguriert werden. Ohne Druckdose muss die Klemme 16a mit der
10192D/3
Eingang zum Anschluss einer Druckdose
Referenzhandbuch VisGuard (V.2)
Codierung
Messbereich (Standard)
S
2
S
1
S
0
MB PLA
O
O
O
1
0 .. 100 0 .. 5000
O
O
C
2
0... 50
O
C
O
3
0 .. 10
O
C
C
4
0 .. 5
C
O
O
5
0 .. 1
C
O
C
6
0 .. 0.5
C
C
O
7
0 .. 0.3
C
C
C
8
0 .. 0.1
C = geschlossen (closed)
O = offen
Codierung
16a
Druckdose
L
Fehler
H
Kein Fehler
L = Low (0 V)
H = High (+5 V)
mE/m
0 .. 2500
0 .. 500
0 .. 250
0 .. 50
0 .. 25
0 .. 15
(Werkseinstellung)
0 .. 5
5
