Betrieb
5.5
Mehrere Messsysteme der Serie capaNCDT 6100 können gleichzeitig als Mehrkanalsystem betrieben wer-
den. Durch die Synchronisation der Messsysteme wird ein gegenseitiges Beeinflussen der Sensoren vermie-
den:
-
-
Controller 1
SYN
OUT

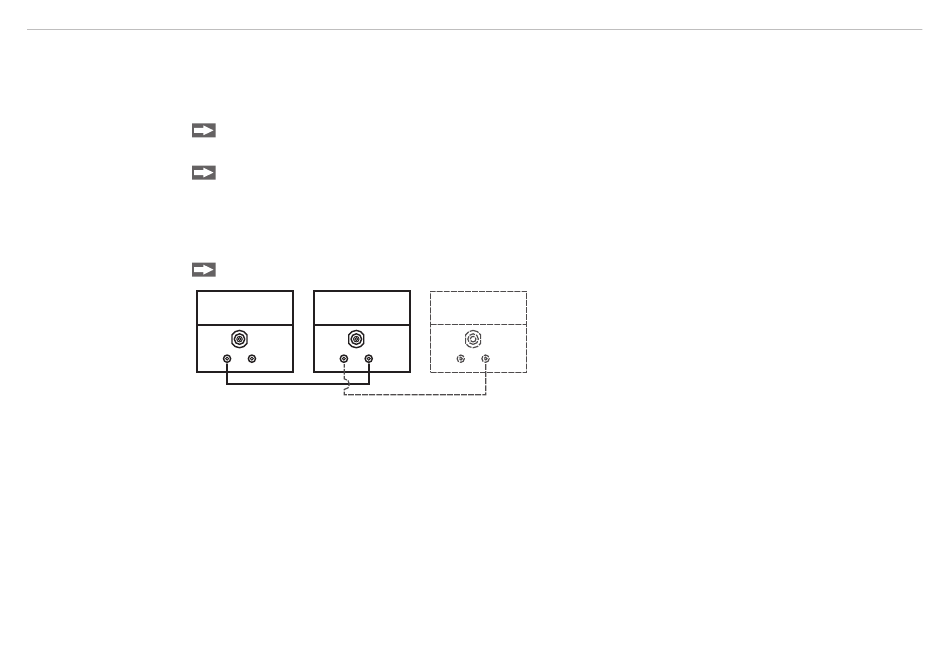

Abb. 9
i
Biegerradius SC30:
-
-
capaNCDT 6100

Synchronisation bei Mehrkanalsystem

Stecken Sie das Synchronisationskabel SC30 (Zubehör) in die Buchse SYN OUT (Synchronisations Aus-
gang) an Controller 1.
Stecken Sie den zweiten Stecker am Kabel in die Buchse SYN IN (Synchronisation Eingang) an Control-
ler 2.
Der Oszillator von Controller 2 schaltet automatisch auf Synchronisationsbetrieb, d.h. in Abhängigkeit vom
Oszillator von Controller 1
der Einfluss bei schlecht geerdetem Messobjekt wird ausgeschlossen.
Synchronisieren Sie ggf. mehrere Messsysteme mit Kabel SC30.
Controller 2
SYN SYN SYN
IN OUT IN
SC30
Synchronisation mehrerer Messsysteme
Automatische Synchronisation, jeder Controller kann Master sein.
30 mm (fest)
60 mm (bewegt)
Controller 3
SC30
Seite 28
